Kínai professzionális háromutas golyósszelepek gyártója

ShangtaiA háromutas golyósszelepeket olyan ipari csővezeték-rendszerekhez tervezték, amelyek áramlásváltást, elterelést vagy egy szeleptesten belüli kombinálást igényelnek. A három porttal és a választható L-port vagy T-port áramlási mintákkal a médiát a különböző csővezeték-pályák között irányíthatják, miközben elősegítik a csőelrendezések egyszerűsítését.

Ezek a szelepek alkalmasak vízkezelésre, vegyi feldolgozásra, HVAC-ra, élelmiszerekre és italokra, sűrített levegőre, üzemanyag-szállításra és általános ipari folyadékkezelésre. A Shangtai különböző csatlakozási típusokat, anyagokat, tömítési lehetőségeket és működési módokat kínál a szükséges közegnek, nyomásnak, hőmérsékletnek és csővezeték-konfigurációnak megfelelően. További golyóscsap-konstrukciókról lásd a migolyóscsap termékcsalád.

L-Port és T-Port áramlási minták

A belső golyókonfiguráció határozza meg, hogy a három port hogyan csatlakozik a fogantyú különböző helyzeteiben. Az L-port és a T-port kialakítás nem cserélhető fel, mert különböző áramlási útvonal-kombinációkat biztosítanak.

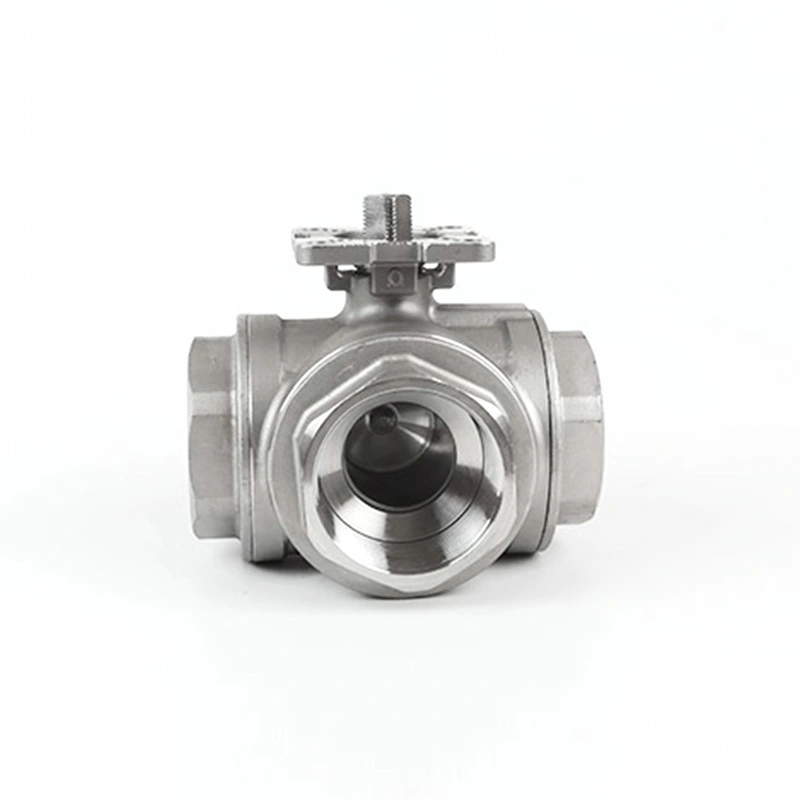

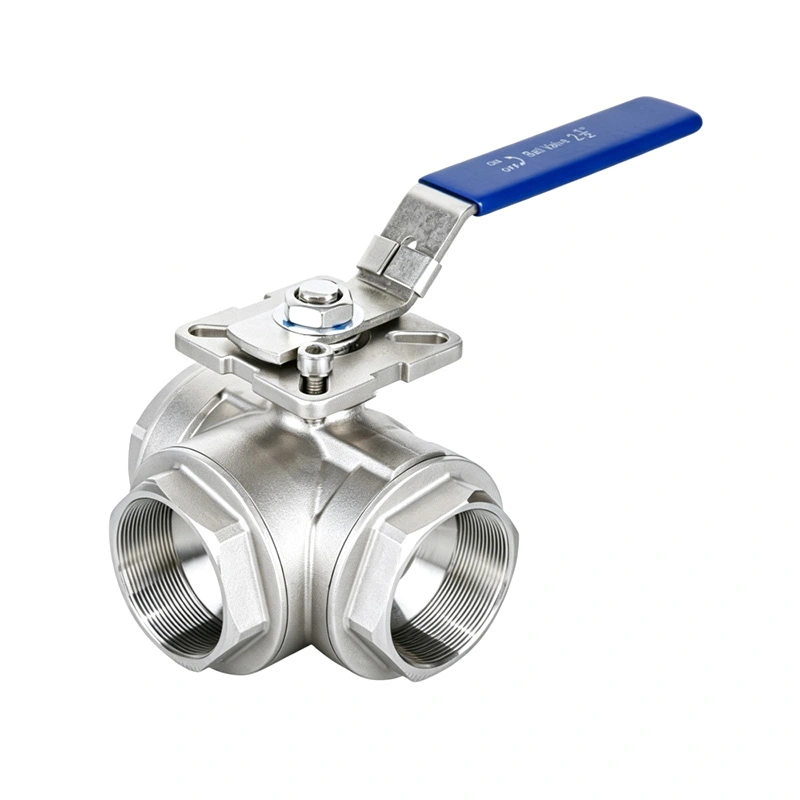

L-Port háromutas konfiguráció

Az L-port elrendezést általában akkor használják, ha a szelepnek át kell kapcsolnia az áramlást a két rendelkezésre álló útvonal között. Az adott golyós kialakítástól függően a közeget az egyik bemenetről a két kimenet egyikére irányíthatja, vagy válthat két áramlási irány között.

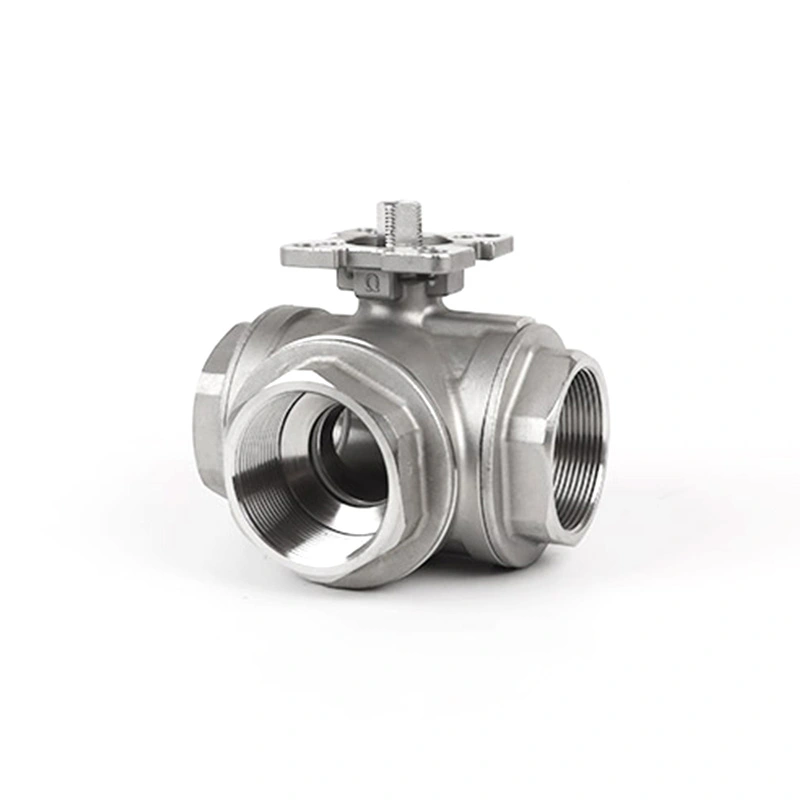

T-Port háromutas konfiguráció

A T-port elrendezés további áramlási útvonal-kombinációkat biztosít, és olyan alkalmazásokhoz használható, amelyek az áramlás elterelését vagy kombinálását foglalják magukban. A ténylegesen elérhető utak a golyó belső geometriájától és a fogantyú helyzetétől függenek, ezért a szükséges működési sorrendet a gyártás előtt meg kell erősíteni.

Áramlásváltás, átirányítás és kombinálás

Ellentétben a szabványos kétjáratú gömbcsapokkal, amelyeket elsősorban be- és kikapcsolásra használnak, a háromutas konfiguráció lehetővé teszi, hogy a szelep szabályozza az áramlást több csővezeték útvonala között. A portmintától függően használható a vonalak közötti váltáshoz, a médium különböző berendezések felé történő átirányítására vagy a kompatibilis adatfolyamok kombinálására.

Ez csökkentheti a szükséges egyedi szelepek számát bizonyos csőelrendezéseknél, és egyszerűsítheti a berendezések elrendezését. A szelep konfigurációját mindig a folyamat aktuális áramlási követelményei szerint kell kiválasztani, nem pedig egyszerűen a csőméret alapján.

Csatlakozási lehetőségek különböző csővezetékrendszerekhez

A Shangtai különböző végcsatlakozási konfigurációkat tud biztosítani a csővezeték szabványának és a telepítési követelményeknek megfelelően. A szelep kialakításától és specifikációjától függően választható opciók lehetnek menetes, karimás, dugaszolható és tompahegesztésű csatlakozások.

A csatlakozás kiválasztásánál figyelembe kell venni a névleges csőméretet, a nyomásértéket, a beépítési módot, a környező berendezéseket és az alkalmazandó projektszabványokat. Meglévő szelep cseréjekor az eredeti csatlakozási specifikáció vagy rajzok megadása segíthet a kompatibilitás megerősítésében.

Anyagok és tömítések kiválasztása

A test és a belső anyagok kiválasztása a munkaközeg, a nyomás, a hőmérséklet és a korróziós körülmények alapján történjen. A golyónak, a szárnak, az üléseknek és a tömítőelemeknek kompatibilisnek kell lenniük a szervizközeggel és a működési környezettel.

A gyakori tömítőanyagok közé tartozik a PTFE, a megerősített PTFE és más alkalmazás-specifikus anyagok. A megfelelő tömítési konfiguráció a tényleges hőmérséklet-tartománytól, a kémiai kompatibilitástól, a nyomásviszonyoktól és a szükséges szervizteljesítménytől függ.

Kézi és automatizált működés

A háromutas konfigurációk vezérelhetők manuálisan vagy egy működtetővel integrálva, ha távoli vagy automatizált áramlásváltásra van szükség. A kézi fogantyúk helyi üzemeltetésre alkalmasak, míg az automatizált folyamatrendszereknél a pneumatikus és elektromos hajtóművek jöhetnek számításba.

Működtetett alkalmazások esetén a gyártás előtt meg kell erősíteni a szükséges szabályozási módot, működési sorrendet, működtető típust, tápellátást vagy levegőellátást, valamint a hibabiztos követelményeket. A szelepmozgatót a szelepnyomatékhoz és az üzemi feltételekhez is megfelelően hozzá kell igazítani.

Termék alkalmazások

A háromportos áramláskapcsolás olyan rendszerekben hasznos, ahol egy csővezetéknek különböző folyamatutakhoz vagy berendezésekhez kell csatlakoznia. A tipikus alkalmazások közé tartoznak a vízkezelő rendszerek, HVAC keringtető vezetékek, vegyi feldolgozás, élelmiszer- és italberendezések, sűrített levegős rendszerek, üzemanyag-szállítás, folyadékelosztás és általános ipari közművek.

A tényleges alkalmasság függ a közegtől, nyomástól, hőmérséklettől, áramlási sebességtől, az anyagok kompatibilitásától és a szükséges kapcsolási mintától. Azoknál az alkalmazásoknál, amelyek egyszerű kétirányú leválasztást igényelnek az áramlási útvonal kiválasztása helyett, szabvány2 részes golyóscsapvagy3 részes golyóscsapmegfelelőbb lehet.

Gyártás és minőségellenőrzés

Shangtai kezeli a megmunkálást, az összeszerelést, az ellenőrzést, a nyomáspróbát és a végső előkészítést a megadott szelepkonfiguráció szerint. A háromutas termékeknél különös figyelmet kell fordítani a nyílások elrendezésére, a golyó irányára, a tömítési teljesítményre, a működési helyzetre és a csatlakozási méretekre.

A projekt-specifikus műszaki követelmények a gyártás előtt áttekinthetők, beleértve az anyagokat, a nyomásértékeket, a csatlakozási szabványokat, az áramlási mintát, az aktuátorra vonatkozó követelményeket és a szükséges dokumentációt. Ez segít abban, hogy a mellékelt szelepkonfiguráció megfeleljen a tervezett csővezeték-elrendezésnek.

Hogyan válasszuk ki a megfelelő háromutas golyósszelepeket

A pontos kiválasztás a szükséges áramlási útvonallal kezdődik, nem pedig a szelep méretével. Mielőtt árajánlatot kérne, készítse el a következő információkat, amennyiben rendelkezésre állnak:

• Szelepméret és névleges csőátmérő
• L-port vagy T-port követelmény
• Szükséges bemeneti és kimeneti áramlási útvonalak
• Munkaközeg és folyadék jellemzői
• Üzemi nyomás és nyomásérték
• Üzemi hőmérséklet
• Testre és tömítőanyagra vonatkozó követelmények
• Menetes, karimás, dugaszolható vagy tompahegesztésű csatlakozás
• Kézi, pneumatikus vagy elektromos működtetés
• Működtető feszültség, levegőellátás vagy szabályozási követelmények
• Szükséges mennyiség és projekt dokumentáció
• Folyamatábra vagy csővezeték-rajz, ha rendelkezésre áll

Ha nem biztos abban, hogy egy L-port vagy T-port konfiguráció egyezik-e a folyamattal,küldje el áramlási diagramját és szelepkövetelményeithogy Shangtai. Csapatunk át tudja tekinteni az áramlási útvonalakat és a műszaki paramétereket az árajánlat benyújtása előtt.
