Professzionális Y szűrőgyártó tartós ipari szűrőrendszerekhez

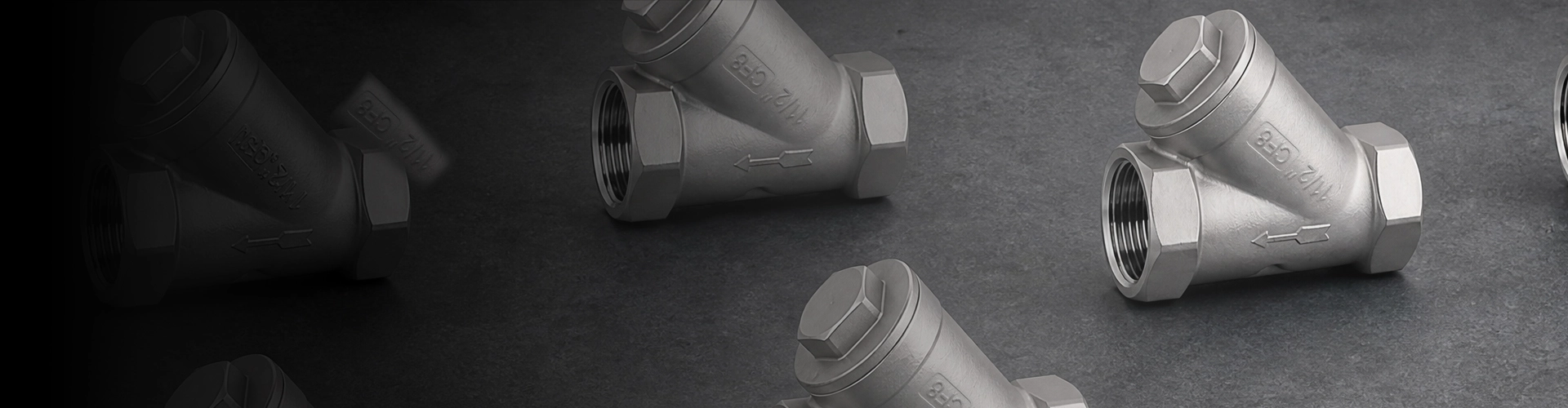

Shangtai Y SzűrőkÚgy tervezték, hogy eltávolítsák a szilárd részecskéket és a törmeléket a csővezeték közegéből, mielőtt azok elérnék a szivattyúkat, szabályozószelepeket, mérőket, hőcserélőket és más, későbbi berendezéseket. Az Y alakú test kompakt szűrési elrendezést biztosít eltávolítható szitával, így ezek a szűrők alkalmasak olyan csővezeték-rendszerekhez, ahol a berendezések védelmére és kényelmes szitakarbantartására van szükség.

Az Y típusú szűrők vízzel, olajjal, gázzal, gőzzel és más kompatibilis ipari közegekkel használhatók, a kiválasztott testtől, szitától és tömítőanyagoktól függően. Az elérhető konfigurációk a csővezeték mérete, a nyomásérték, az áramlási irány, a szűrési követelmények, a csatlakozási szabvány és a telepítési feltételek szerint határozhatók meg.

Ipari csővezetékek védelme
A Shangtai Y-típusú csőszűrőket szállít a berendezések védelméhez és a szilárdrészecske-szűréshez. Adja meg a csővezeték méretét, a közeget, a nyomást, a hőmérsékletet, a csatlakozás típusát és a szükséges szűrési szintet a konfigurációhoz és az árajánlat támogatásához.

Hogyan védi az Y szűrő a downstream berendezéseket

A szűrőszűrő felfogja a csővezeték közege által szállított szilárd részecskéket, miközben lehetővé teszi, hogy a folyadék továbbhaladjon a fő áramlási csatornán. Ez segít csökkenteni annak a kockázatát, hogy törmelék kerüljön az érzékeny részegységekbe, és elősegíti a szivattyúk, vezérlőszelepek, mérőórák, hőcserélők és hasonló berendezések stabilabb működését.

A finom vagy speciális leválasztásra tervezett szűrőkkel ellentétben a csővezeték-szűrőt általában a nagyobb szilárd részecskék és a telepítési oldali törmelék mechanikus eltávolítására használják. A megfelelő képernyőnyílást a szükséges védelmi szintnek és a rendszer megengedett nyomásesésének megfelelően kell kiválasztani.

Y-típusú test és eltávolítható képernyő kialakítás

A jellegzetes Y alakú test a fő áramlási útvonalhoz képest szögben helyezi el a szűrőszűrőt. Ez a konfiguráció kompakt elrendezést biztosít számos ipari csőrendszer számára, miközben lehetővé teszi a képernyő eltávolítását ellenőrzés és tisztítás céljából.

Kiviteltől függően egy lefolyó vagy lefúvató csatlakozás is biztosítható a felgyülemlett törmelék eltávolításához a csővezeték teljes szétszerelése nélkül. A tényleges konfigurációt meg kell erősíteni a szelep vagy szűrő modelljének, a telepítési elrendezésnek és a projekt követelményeinek megfelelően.

A képernyő tisztítása a szűrőkarbantartás része
Ahogy a törmelék felhalmozódik a képernyőn, az áramlási ellenállás növekedhet. A rendszeres ellenőrzés és tisztítás segít fenntartani a szükséges áramlási kapacitást és a nyomásveszteséget a rendszer számára elfogadható tartományon belül tartani.

Szitaháló és perforáció kiválasztása

A szitanyílás az egyik legfontosabb paraméter az Y típusú szűrő kiválasztásánál. Egy kisebb nyílás finomabb részecskék visszatartást biztosíthat, de növelheti a nyomásesést, és gyakoribb tisztítást igényel, ha a csővezeték nagy mennyiségű törmeléket tartalmaz.

A kiválasztásnál figyelembe kell venni az eltávolítandó részecskeméretet, a közepes viszkozitást, az áramlási sebességet, a megengedett nyomásveszteséget és a későbbi berendezések érzékenységét. Shangtai át tudja tekinteni ezeket a paramétereket a megfelelő képernyőkonfiguráció megerősítésekor.

Kiválasztási tényező	Miért számít
Részecskeméret	Meghatározza a törmelék eltávolításához szükséges képernyőnyílást
Áramlási sebesség	Befolyásolja az áramlási sebességet és a nyomásveszteséget a képernyőn keresztül
Közepes viszkozitás	Befolyásolja az áramlási ellenállást és a szűrési teljesítményt
Downstream berendezések	Meghatározza a részecskevédelem szükséges szintjét
Tisztítási gyakoriság	Segít meghatározni, hogy a kézi tisztítás vagy a leeresztő/lefúvatás megfelelő-e

Nyomásesés és áramlási kapacitás

Bármely szűrő nyomásveszteséget okoz, mivel a közeg áthalad egy szitán. A nyomásesés növekedhet, ahogy a részecskék felhalmozódnak a szűrőelemen. Emiatt az Y szűrő kiválasztásánál figyelembe kell venni a szükséges áramlási sebességet, a csőméretet, a szita területét, a szitanyílást és a megengedett nyomáskülönbséget.

A rendszeres tisztítás fontos, ha a csővezeték jelentős mennyiségű törmeléket szállít. Nyomásmérők vagy nyomáskülönbség-jelzők használhatók a megfelelő rendszerekben annak meghatározására, hogy mikor szükséges a képernyő ellenőrzése vagy tisztítása.

Telepítési irány és áramlási irány

A helyes telepítés fontos a hatékony részecskegyűjtés és a kényelmes karbantartás érdekében. A szűrőtesten lévő áramlási nyílnak meg kell egyeznie a csővezeték tényleges áramlási irányával. A szitakamrát is az adott modellnek és közegnek megfelelően kell elhelyezni, hogy az összegyűjtött törmelék a kijelölt kamrában maradhasson.

Sok Y-típusú kivitel beépíthető vízszintes csővezetékbe, míg bizonyos konfigurációk függőleges csővezetékekben is alkalmazhatók, ha az áramlási irány és a szita tájolása megfelelő. A beszerelési követelményeket meg kell erősíteni, mielőtt a szűrőt a rendszerbe szerelné.

Gőz vagy egyéb speciális szolgáltatások esetén a telepítési irány további megfontolást igényelhet a kondenzvíz, a vízelvezetés és a karbantartási hozzáférés kezelése érdekében. Mindig kövesse a vonatkozó termékdokumentációt és a projekt csővezetékekre vonatkozó követelményeit.

Test és képernyő anyagok

Az anyagot a csővezeték közege, nyomása, hőmérséklete és korróziós körülményei alapján kell kiválasztani. A test általános anyagai közé tartozik a szénacél, a rozsdamentes acél, az öntöttvas, a gömbgrafitos vas és az ötvözött acél. A képernyőhöz rozsdamentes acél és egyéb korrózióálló anyagok választhatók a szolgáltatási környezetnek megfelelően.

Korrozív vagy magasabb hőmérsékletű közegek esetén a test és a belső képernyő anyagok kompatibilitását is ellenőrizni kell. A tömítőanyagokat is az üzemi hőmérsékletnek és közegnek megfelelően kell kiválasztani.

Ipari csövek végcsatlakozásai

A Shangtai Y típusú szűrők különböző végcsatlakozási lehetőségekkel konfigurálhatók a csővezeték kialakításának és a vonatkozó szabványoknak megfelelően. A gyakori konfigurációk közé tartoznak a karimás, menetes, tompahegesztési és dugós varratú csatlakozások.

A csatlakozás kiválasztásakor vegye figyelembe a csővezeték szabványát, a névleges méretet, a nyomásértéket, a beépítési módot, a rendelkezésre álló helyet és a karbantartási követelményeket. A szűrő csatlakozásának a meglévő csőrendszerhez való illeszkedése megkönnyíti a telepítést és a jövőbeni cserét.

Termék alkalmazások

Az Y szűrőket általában a berendezés elé szerelik fel, amelyet szilárd részecskék vagy telepítési törmelékek érinthetnek. Tipikus alkalmazások a következők:

Olaj- és gázvezetékrendszerek
Petrolkémiai és vegyi feldolgozás
Vízkezelő és vízellátó rendszerek
Áramtermelés és közművezetékek
HVAC és hűtöttvíz rendszerek
Tengeri és hajó csővezetékek
Ipari folyamatok csővezetékei
Szivattyú és vezérlőszelep védelem
Hőcserélő és mérő védelem

A megfelelő szűrő konfiguráció a közegtől, az üzemi körülményektől, a szűrési követelményektől és az alkalmazandó csővezeték-szabványtól függ. Speciális folyadékok vagy súlyos szervizelés esetén a műszaki paramétereket a kiválasztás előtt át kell tekinteni.

Gyártás, ellenőrzés és minőségellenőrzés

A Shangtai a vonatkozó termékleírásoknak megfelelően szabályozza a legfontosabb gyártási és ellenőrzési követelményeket. Az anyagválasztás, a karosszéria méretei, a képernyő konfigurációja, a csatlakozási méretek, a tömítőelemek és a nyomással kapcsolatos követelmények a gyártás és a minőségellenőrzés során áttekinthetők.

A Shangtai ISO 9001 minőségirányítási rendszer szerint működik, és megfelelő CE- és EAC-tanúsítvánnyal rendelkező termékeket biztosít. Ahol a projekt megköveteli, a vonatkozó szabványok és ellenőrzési követelmények, például az API 6D és az API 598 áttekinthetők az adott termék- és rendelési dokumentáció szerint.

Projektdokumentáció és ellenőrzés
Ipari projektek esetén a Shangtai a gyártás és szállítás előtt áttekintheti a szükséges anyagspecifikációkat, nyomásértékeket, csatlakozási szabványokat, ellenőrzési követelményeket, rajzokat és vonatkozó dokumentációt.

Hogyan válasszuk ki a megfelelő Y-típusú szűrőt

Mielőtt árajánlatot kérne, készítse el az alábbi információkat:

Névleges cső- vagy szűrőméret
Nyomás minősítés
Munkaközeg
Üzemi hőmérséklet
Szükséges szitaháló vagy perforációméret
Test és képernyő anyaga
Csatlakozás vége
A csővezeték telepítési iránya
Szükséges áramlási sebesség
Mennyiségi és projektkövetelmények
Rajzok, specifikációk vagy műszaki dokumentumok, ha rendelkezésre állnak

Ha a szűrőt egy adott szivattyú, vezérlőszelep, mérő vagy hőcserélő védelmére szánják, a berendezésre vonatkozó információk és a szükséges szűrési szint megadása segíthet a megfelelő konfiguráció meghatározásában.

Gyakran Ismételt Kérdések

Melyek a csővezeték-szűrők általános típusai?

A gyakori kivitelek közé tartoznak az Y-típusú, kosaras, T-típusú, duplex és ideiglenes kúpos szűrők. Az Y-típusú konfigurációt gyakran fontolóra veszik, ha kompakt soros elrendezésre és eltávolítható képernyőre van szükség. A végső választás a csővezeték elrendezésétől, az áramlási kapacitástól, a karbantartási hozzáféréstől és a szűrési követelményektől függ.

Hogyan válasszam ki a megfelelő szitaháló- vagy perforációméretet?

A kiválasztás az eltávolítandó részecskemérettől, a közepes viszkozitástól, az áramlási sebességtől, a megengedett nyomáseséstől és az utánfutó berendezések érzékenységétől függ. A finomabb képernyő nem mindig a megfelelő választás, mert növelheti a nyomásveszteséget és a tisztítás gyakoriságát.

Beépíthető-e függőlegesen az Y típusú szűrő?

Egyes konfigurációk függőleges csővezetékekbe is beépíthetők, ha az áramlási irány és a képernyő tájolása megfelelő. A telepítés során kövesse az áramlási nyilat, a termék utasításait, valamint az adott közeg és csővezeték elrendezésének követelményeit.

Milyen gyakran kell tisztítani a szűrőszűrőt?

A tisztítás gyakorisága a csővezetékben lévő törmelék mennyiségétől és típusától függ. A nyomásmérő vagy a nyomáskülönbség-jelző segíthet azonosítani a növekvő ellenállást, és meghatározni, hogy mikor szükséges a képernyő ellenőrzése vagy tisztítása.

Az Y szűrők csökkentik a csővezeték nyomását?

Igen. Bármely szűrő nyomásesést hoz létre, amikor a közeg áthalad a szitán. A megfelelő méretezés, a megfelelő szitaválasztás, a megfelelő áramlási terület és a rendszeres tisztítás segíthet a rendszer által elfogadható tartományon belül tartani a nyomásveszteséget.

Milyen anyagok állnak rendelkezésre?

A test általános anyagai közé tartozik a szénacél, a rozsdamentes acél, az öntöttvas, a gömbgrafitos vas és az ötvözött acél. A szitaanyagok gyakran rozsdamentes acél vagy más korrózióálló ötvözetek. A megfelelő anyag a közegtől, nyomástól, hőmérséklettől és korróziós körülményektől függ.

Milyen végcsatlakozók szállíthatók?

A gyakori opciók közé tartoznak a karimás, menetes, tompahegesztési és dugaszolható hegesztési csatlakozások. A szükséges csatlakozásnak meg kell egyeznie a csővezeték szabványával, névleges méretével, nyomásértékével és beépítési követelményeivel.

Milyen információk szükségesek az árajánlathoz?

Kérjük, adja meg a méretet, a nyomásértéket, a szűrő típusát, a test anyagát, a szitaháló vagy a perforáció méretét, a munkaközeget, a hőmérsékletet, a csatlakozás típusát, a beépítési pozíciót, az áramlási sebességet és a mennyiséget. A rajzok vagy a projekt specifikációi akkor is hasznosak, ha konkrét konfigurációról vagy ellenőrzési követelményről van szó.

Y-típusú szűrőre van szüksége csővezetékéhez?
Küldje el a csőméretet, a közeget, a nyomást, a hőmérsékletet, a csatlakozás típusát, a szűrési követelményt és a mennyiséget Shangtai részére műszaki megerősítés és árajánlat céljából.

Kérdés küldésevagyLépjen kapcsolatba a Shangtai Valve-velsegítségért Y-típusú szűrő kiválasztásához, műszaki leírásokhoz, projektkövetelményekhez és árajánlatokhoz.

View as

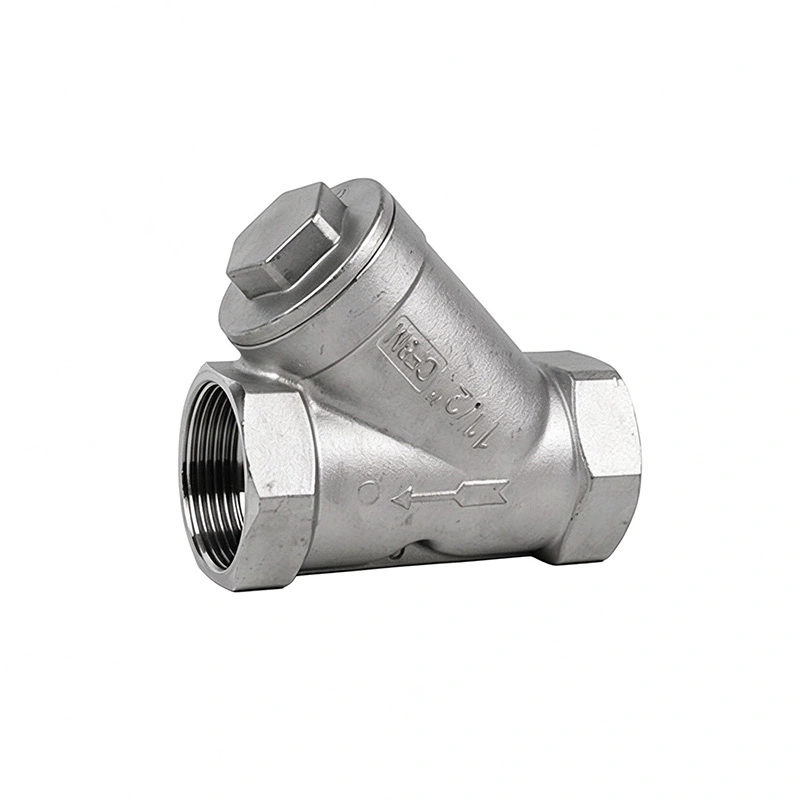

Rozsdamentes acél Y-szűrő

A Shangtai rozsdamentes acél Y-szűrők hatékonyan távolítják el a szilárd szennyeződéseket a csővezetékekből a szivattyúk, szelepek és műszerek védelme érdekében. Kompakt szerkezetükkel, nagy szűrőfelületükkel és alacsony nyomásesésükkel alkalmasak víz-, olaj- és gázrendszerekre. Közvetlen gyárként szigorú minőségellenőrzéssel és export csomagolással, tartós ipari szűrési megoldásokat szállítunk.
