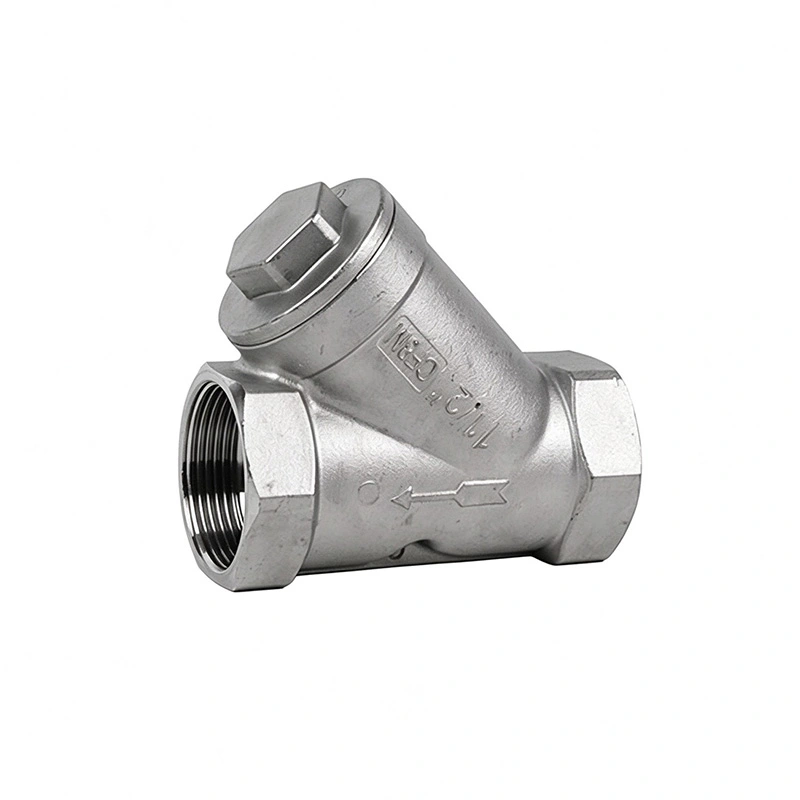

Rozsdamentes acél Y-szűrő

Rozsdamentes acél Y-szűrőt használnak a lebegő szilárd anyagok, a rozsda, a vízkő és más nem kívánt részecskék eltávolítására a folyadékvezetékből, mielőtt azok elérnék az alsó berendezést. Általában a szivattyúk, vezérlőszelepek, mérőórák, hőcserélők és egyéb olyan alkatrészek elé telepítik, amelyeket szilárd szennyeződések érinthetnek.

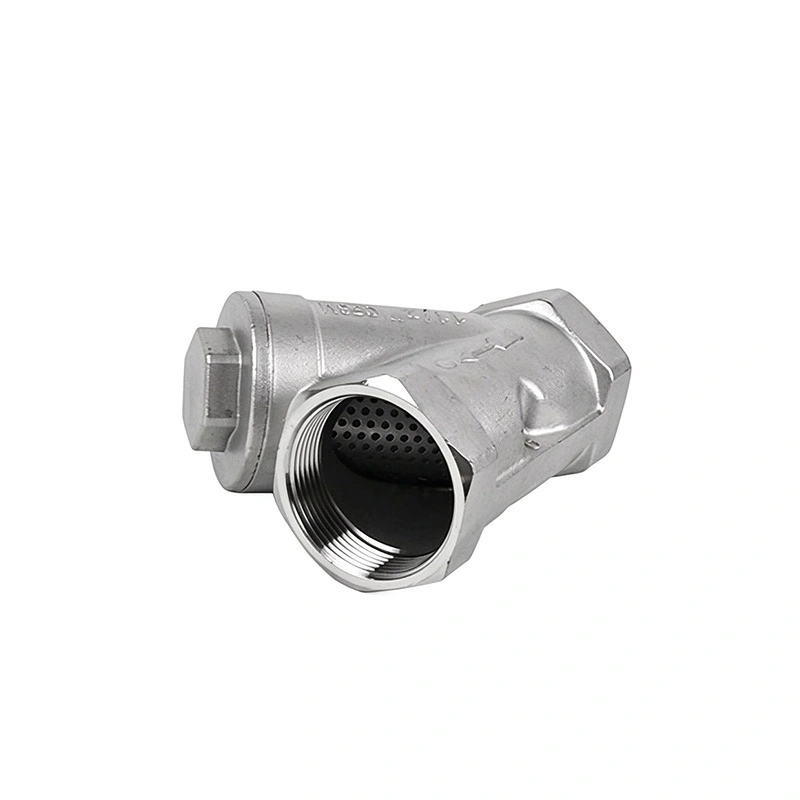

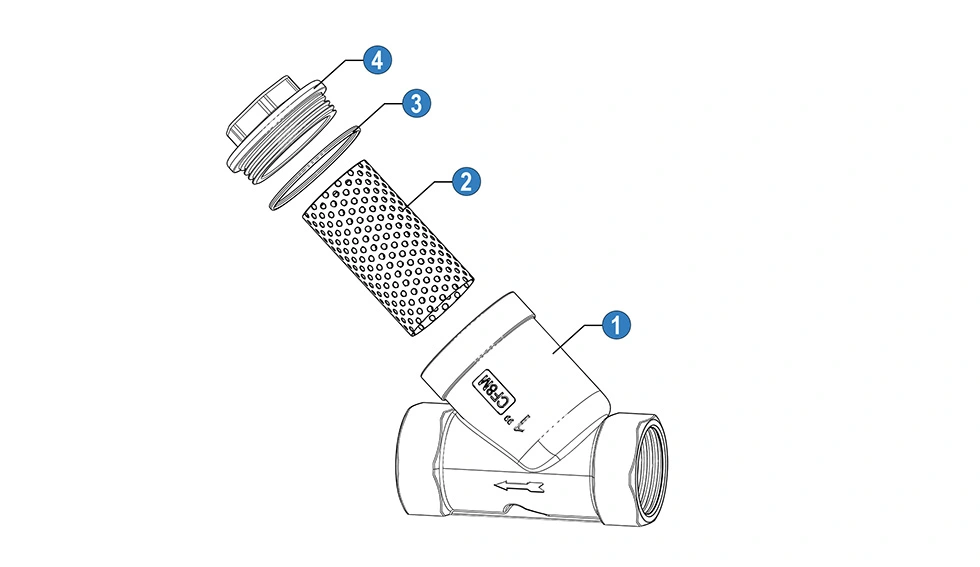

A folyadék a bemeneten keresztül jut be, és a szűrőház belsejében elhelyezett eltávolítható szitán halad át. A szilárd részecskéket a szita visszatartja, míg a szűrt folyadék a kimeneten keresztül továbbhalad. A szita eltávolítható és megtisztítható, amikor a felgyülemlett törmelék korlátozni kezdi az áramlást.

A szitát meg kell vizsgálni és meg kell tisztítani, ha a nyomáskülönbség a szűrőn növekszik, a lefelé irányuló áramlás csökken, vagy ha a rutinellenőrzés jelentős mennyiségű összegyűjtött törmeléket mutat. A tisztítási intervallum a közeg tisztaságától és az üzemi körülményektől függ.

A kiválasztásakor figyelembe kell venni a csővezeték méretét, áramlási sebességét, üzemi nyomását, hőmérsékletét, folyadéktípusát és a szükséges szűrési szintet. A szűrőnek biztosítania kell a szükséges áramlási kapacitást anélkül, hogy normál üzemi körülmények között túlzott nyomásveszteséget okozna.

A szűrés pontosságát a szitanyílás vagy a háló specifikációja határozza meg. A finomabb szita megtartja a kisebb részecskéket, de nagyobb nyomásesést is okozhat, és gyakoribb tisztítást igényel. Ezért a megfelelő szitát az eltávolítandó részecskeméret és a szükséges áramlási sebesség alapján kell kiválasztani.

Az Y-szűrők kompatibilis vízzel, olajjal, gázzal és egyéb ipari folyadékokkal használhatók. A test anyagát, a szitaanyagot, a tömítőelemeket, a nyomás- és hőmérséklet-besorolást a kiválasztás előtt ellenőrizni kell a tényleges üzemi feltételekkel.

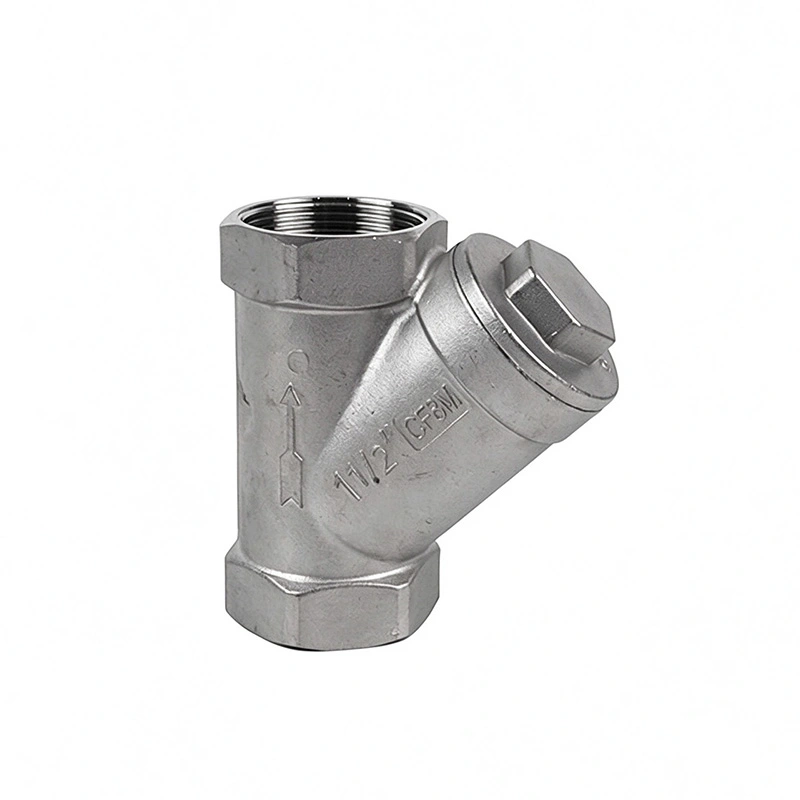

Igen. Az áramlás irányának követnie kell a szűrő testén lévő nyilat vagy áramlási jelölést. A beépítési helyzetnek lehetővé kell tennie a képernyő kamrájához való hozzáférést ellenőrzés és tisztítás céljából. Az adott konfigurációhoz a gyártó beszerelési utasításait kell követni.

Az Y-szűrőt általában szilárd részecskék mechanikus eltávolítására használják a csővezetékből, és gyakran védőeszközként szerelik fel más berendezések előtt. Egy szűrő finomabb vagy speciálisabb szűrőközeget használhat, ha meghatározott részecskeeltávolítási szintre van szükség. A megfelelő választás a folyadéktól, a részecskemérettől, az áramlási sebességtől és a szűrési követelményektől függ.

A nyomásveszteséget befolyásolhatja a szűrő mérete, a szita nyílása, az áramlási sebesség, a folyadék viszkozitása és a szitán felgyülemlett szennyeződés mennyisége. A megfelelő méret kiválasztása és a szita tisztítása a túlzott elszennyeződés előtt segíthet fenntartani a szükséges áramlási feltételeket.

A legfontosabb információk közé tartozik a névleges csőméret, a csatlakozás típusa, a folyadékközeg, az üzemi nyomás, az üzemi hőmérséklet, az áramlási sebesség, a szükséges szűrési pontosság, a test anyaga és a képernyő specifikációja. Speciális alkalmazások esetén további követelményeket is meg kell erősíteni, mint például a korrózióállóság, a telepítési irány vagy a vizsgálati dokumentáció.
