Ha fontos a tisztaság, a korrózióállóság, a kompakt automatizálás és a megbízható elzárás,Shangtaibiztosítja a1 db elektropolírozott, rozsdamentes acél közvetlen rögzítésű golyósszelepmint praktikus megoldás az igényes folyadékszabályozó rendszerek számára. Elektropolírozott rozsdamentes acél felülete, közvetlen működtető szerkezeti felépítése és precíziósan megmunkált komponensei alkalmassá teszik gyógyszerészeti, élelmiszer-feldolgozási, vízkezelési, vegyipari és automatizált ipari alkalmazásokhoz.

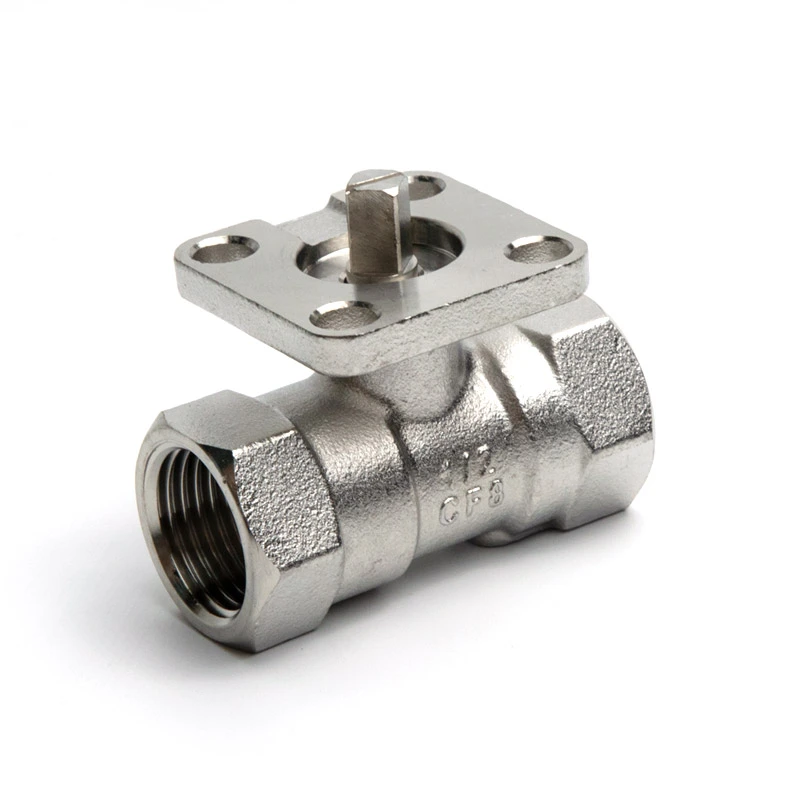

Az 1 db elektropolírozott, rozsdamentes acél közvetlen rögzítésű golyósszelep az egyrészes konstrukciót elektropolírozott felülettel és egy integrált, közvetlenül szerelhető platformmal kombinálja. Az elektropolírozás simább és egyenletesebb rozsdamentes acél felületet hoz létre, segít csökkenteni a maradványok felhalmozódását és egyszerűsíteni a tisztítást. A közvetlen szerelésű szerkezet lehetővé teszi a kompatibilis pneumatikus vagy elektromos hajtóművek beszerelését további rögzítőkonzolok nélkül, ami kompaktabb automatizálási megoldást eredményez. A 304 és 316 rozsdamentes acél opciókkal, NPT vagy BSP menetes csatlakozásokkal, 1/4"–2" mérettartománysal és 285 PSI-ig terjedő nyomáskapacitással ez a típusú golyóscsap megfelel az ipari folyadékszabályozási követelmények széles skálájának.
Tartalomjegyzék
Miért válasszunk elektropolírozott rozsdamentes acél golyósszelepet?
Hogyan javítja az automatizálást a közvetlen rögzítés?
Mitől praktikus az egyrészes konstrukció?
Hol használható ez a golyóscsap?
A legfontosabb műszaki adatok egy pillantással
Hogyan válasszák ki a vásárlók a megfelelő szelepet?
Főbb előnyök az ipari vásárlók számára
Telepítési és karbantartási szempontok
Miért érdemes a Shangtai-t fontolóra venni Valve projektjénél?
Miért válasszunk elektropolírozott rozsdamentes acél golyósszelepet?
A felület állapota fontos szempont, ha a szelep olyan rendszerekben működik, ahol a tisztaság, a korrózióállóság és a karbantartás hatékonysága számít. Az elektropolírozás eltávolítja a mikroszkopikus egyenetlenségeket a rozsdamentes acél felületről, és simább felületet eredményez. Ez segíthet csökkenteni azokat a területeket, ahol a szennyeződések vagy a folyamatmaradványok felhalmozódhatnak.
A gyakori tisztítással vagy szigorú higiéniai követelményekkel járó alkalmazásoknál a sima szelepfelület egyszerűsítheti a karbantartást. A rozsdamentes acél a mechanikai tartósság és a korrózióállóság erős kombinációját is biztosítja, így számos ipari környezethez alkalmas.
A Shangtai szelep 304-es rozsdamentes acélból áll rendelkezésre standard anyagként, míg 316 rozsdamentes acél konfiguráció választható, ha a projekt körülményei további korrózióállóságot igényelnek. A termékoldal az ASTM A351 CF8 (304) szabványt tartalmazza a testhez, a főbb nedvesített alkatrészekhez rozsdamentes acélt és PTFE-alapú tömítőelemeket használnak.
- Simább elektropolírozott rozsdamentes acél felület
- Fokozott ellenállás a korrózióval és a felületi szennyeződésekkel szemben
- Könnyebb tisztítás és karbantartás
- Alkalmas a tisztaságra érzékeny folyadékrendszerekhez
- Különböző rozsdamentes acél anyagkonfigurációkban kapható
Hogyan javítja az automatizálást a közvetlen rögzítés?
Az ipari szelepautomatizáláshoz gyakran megbízható kapcsolatra van szükség a szelep és a szelepmozgató között. A hagyományos megoldásokhoz külön konzolokra vagy rögzítő hardverekre lehet szükség, ami növeli az alkatrészek számát és a teljes telepítési területet.
A közvetlen szerelésű golyóscsap a szelepmozgató szerelőplatformját integrálja a szelep kialakításába. A kompatibilis pneumatikus vagy elektromos hajtóművek ezért közvetlenül telepíthetők, ami megkönnyíti a mechanikai elrendezést. Ez különösen hasznos a berendezésgyártók és a rendszerintegrátorok számára, akik kompakt automatizált folyadékszabályozó egységeket terveznek.
A közvetlen szerelésű szerkezet számos gyakorlati előnnyel jár:
- Kompakt telepítés:A kompatibilis konfigurációkban nincs szükség külön tartókonzolra.
- Kevesebb komponens:Az egyszerűbb csatlakozás csökkentheti a további hardverek számát.
- Automatizálási készenlét:Támogatja a pneumatikus vagy elektromos működtetéssel történő integrációt.
- Rugalmas működés:Megfelelő kézi alkalmazásokhoz megfontolhatóak a kiterjesztett fogantyúk is.
- Könnyebb rendszerintegráció:A szabványos szerelési koncepció hasznos az OEM berendezéseknél és az automatizált folyamatrendszereknél.
Mitől praktikus az egyrészes konstrukció?
Az egyrészes golyósszelepház egyszerű felépítést biztosít olyan alkalmazásokhoz, ahol a kompakt és robusztus szelepelrendezés előnyben részesítendő. A szelep golyós-szárú működtetőmechanizmussal szabályozza a folyadékáramlást, míg az ülés és a tömítőelemek biztosítják a szükséges elzáró funkciót.
A precíziós megmunkálás is fontos. A test, a golyó, a szár és a tömítőelemek közötti pontos méretek elősegítik a zökkenőmentes működést és a megbízható tömítést. A Shangtai gyártási megközelítésének részeként határozza meg a precíziós megmunkálású alkatrészeket és az anyagellenőrzést.
A szelep kifújásgátló szárral és reteszelőeszközzel is rendelkezik. Ezek a tulajdonságok értékesek lehetnek ipari létesítményekben, ahol az ellenőrzött működés és a mechanikai biztonság fontos szempont.
Hol használható ez a golyóscsap?
Az elektropolírozott rozsdamentes acél, a kompakt konstrukció és a közvetlen működtetőszerelvény kombinációja alkalmassá teszi ezt a szelepet olyan alkalmazásokhoz, ahol folyadékszigetelésre és automatizálásra is szükség van.
Tipikus alkalmazási területek a következők:
- Gyógyszerészeti berendezések:Hasznos ott, ahol a sima felületek és a tisztítható áramlásszabályozó alkatrészek fontosak.
- Élelmiszer feldolgozás:Alkalmas olyan folyadékrendszerekhez, amelyek korrózióálló rozsdamentes acél alkatrészeket igényelnek.
- Vízkezelés:Alkalmas automatizált leválasztási és áramlásszabályozási pontokhoz.
- Kémiai feldolgozás:A rozsdamentes acél szerkezet tartósságot biztosít a kiválasztott folyamatkörnyezetekben.
- Ipari automatizálás:A hajtómű közvetlen rögzítése támogatja az automatikus nyitást és zárást.
- OEM felszerelés:A kompakt szelepkonfiguráció leegyszerűsítheti a csomagolt gépekbe való integrálást.
Az alkalmazási alkalmasságot mindig a tényleges folyadék-, nyomás-, hőmérséklet-, kémiai kompatibilitási, csatlakozási szabvány- és működtető-követelmények alapján kell értékelni.
A legfontosabb műszaki adatok egy pillantással
A következő specifikációk gyakorlati referenciaként szolgálnak a mérnökök, forgalmazók, OEM vásárlók és rendszerintegrátorok számára, akik értékelik ezt a szelepet.
| Paraméter | Specifikáció |
|---|---|
| Szelep típusa | 1 db elektropolírozott, rozsdamentes acél közvetlen rögzítésű golyósszelep |
| Névleges méret | 1/4" - 2" |
| Nyomásosztály | CL150 |
| Maximális nyomás | 285 PSI |
| Szálszabványok | NPT / BSP |
| Tervezési és gyártási szabvány | ASME B16.34 |
| Tesztelési szabvány | API 598 |
| Test Anyaga | ASTM A351 CF8 (304) |
| Golyó és szár anyaga | ASTM A182 F304 |
| Ülés anyaga | RPTFE (PTFE + 15% töltőanyag) |
| Hőmérséklet tartomány | -25°C és 150°C között |
| Port típusa | Csökkentett port |
A műszaki kiválasztáshoz a vásárlóknak ellenőrizniük kell a legfrissebb méretrajzokat, nyomás-hőmérséklet-értékeket, anyagkonfigurációt és csatlakozási követelményeket a rendelés leadása előtt.
Hogyan válasszák ki a vásárlók a megfelelő szelepet?
A rozsdamentes acél golyóscsap kiválasztásának többet kell magában foglalnia, mint egyszerűen a névleges csőmérethez igazítani. A kompatibilitási vagy teljesítményproblémák elkerülése érdekében a mérnököknek figyelembe kell venniük a teljes működési környezetet.
1. Erősítse meg a csatlakozási szabványt
A szelep támogatja az NPT és BSP menetes konfigurációkat. A telepítési problémák elkerülése érdekében a kiválasztott menetszabványnak meg kell egyeznie a csatlakoztatott csővezetékkel vagy szerelvényrendszerrel.
2. Ellenőrizze a nyomást és a hőmérsékletet
A megadott maximális nyomás 285 PSI, míg a felsorolt hőmérsékleti tartomány -25°C és 150°C között van. A tényleges alkalmazási feltételeknek a vonatkozó nyomás-hőmérséklet-értéken belül kell maradniuk.
3. Értékelje az anyagkompatibilitást
A 304 és 316 rozsdamentes acél különböző szintű korrózióállóságot kínál. Az anyag kiválasztásakor figyelembe kell venni a folyamatfolyadékot, a koncentrációt, a hőmérsékletet és a tisztító vegyszereket.
4. Határozza meg a működési módot
Automatizált berendezések esetén ellenőrizze, hogy pneumatikus vagy elektromos működtetőt részesít-e előnyben. A közvetlen szerelésű szerkezet csökkentheti a telepítés bonyolultságát, ha az aktuátor kompatibilis a szeleprögzítési elrendezéssel.
5. Vegye figyelembe az áramlási követelményeket
Ez a modell csökkentett port-konfigurációt használ. A vásárlóknak a szükséges áramlási sebességet és nyomásesést kell figyelembe venniük, ahelyett, hogy kizárólag a csőméret alapján választanának szelepet. A felsorolt Kv értékek hasznos kiindulópontot jelenthetnek az áramlás értékeléséhez.
Főbb előnyök az ipari vásárlók számára
A rozsdamentes acél golyóscsapokat összehasonlító vásárlók számára ennek a konfigurációnak az értéke a felületkezelés, a konstrukció, az automatizálási kompatibilitás és a gyártási rugalmasság kombinációjából adódik.
| Funkció | Gyakorlati előny |
|---|---|
| Elektropolírozott kivitel | Simább felület és könnyebb tisztítás |
| Rozsdamentes acél konstrukció | Korrózióállóság és mechanikai tartósság |
| Közvetlen rögzítő platform | Leegyszerűsíti az indítószerkezet integrációját |
| Egyrészes test | Kompakt és egyszerű szelepkonstrukció |
| 304 / 316 Opciók | Lehetővé teszi az anyagok kiválasztását különböző környezetekhez |
| NPT / BSP szálak | Támogatja a különböző csőcsatlakozási követelményeket |
| OEM testreszabás | Támogatja a testreszabott specifikációkat és a tömeges követelményeket |
Telepítési és karbantartási szempontok
Még egy jó minőségű szelep is megfelelő szerelési és üzemeltetési gyakorlatot igényel. Beszerelés előtt ellenőrizze a meneteket, a tömítőfelületeket, a szeleptestet és a csővezetéket szennyeződések vagy sérülések szempontjából. A csővezetéket megfelelően be kell állítani, hogy elkerüljük a szelep szükségtelen mechanikai igénybevételét.
Az üzembe helyezés során győződjön meg arról, hogy a szelep zökkenőmentesen nyílik és zár, és hogy a működtető szerkezet, ha fel van szerelve, a szükséges nyomatéktartományon belül működik. A nyomáspróbának követnie kell a vonatkozó projekteljárásokat és biztonsági követelményeket.
Hosszú távú szervizelés esetén a karbantartó csapatoknak rendszeresen ellenőrizniük kell:
- Külső szivárgás a menetes csatlakozások és tömítések körül
- A szelep működési nyomatéka és mozgása
- A hajtómű felszerelése és beállítása
- Korrózió vagy felületi sérülés jelei
- Ülés és tömítés teljesítmény
- Üzemi nyomás és hőmérsékleti feltételek
A szelep beszerelése, tesztelése vagy szervizelése során a gyártó műszaki dokumentációja és a vonatkozó ipari szabványok betartása javasolt.
Gyakran Ismételt Kérdések
Mi a fő előnye az elektropolírozott rozsdamentes acél golyóscsapnak?
Az elektropolírozás simább rozsdamentes acél felületet eredményez, amely javítja a tisztíthatóságot, csökkenti a felületi maradványok felhalmozódását és támogatja a korrózióállóságot. Ez különösen vonzóvá teszi a szelepet a tisztaságra érzékeny ipari alkalmazásokban.
Csatlakoztatható a szelep pneumatikus működtetőhöz?
Igen. A közvetlen szerelésű platformot kompatibilis pneumatikus működtetők támogatására tervezték. Az üzemeltetési követelményeknek megfelelően elektromos működtetők és megfelelő meghosszabbított fogantyúk is szóba jöhetnek.
Milyen méretek kaphatók?
A szabványos mérettartomány 1/4" és 2" között van. Azok a vásárlók, akik más méretet vagy egyedi specifikációt igényelnek, megbeszélhetik igényeiket a gyártóval.
A szelep támogatja az NPT és a BSP meneteket is?
Igen. NPT és BSP menetes csatlakozási lehetőségek állnak rendelkezésre, amelyek lehetővé teszik a szelepek különböző csőrendszerekhez való illesztését.
Milyen szabványok vonatkoznak erre a szelepre?
A termékinformáció az ASME B16.34 szabványt határozza meg a tervezéshez és a gyártáshoz, valamint az API 598 szabványt a teszteléshez és ellenőrzéshez. A projektspecifikus követelményeket a beszerzés előtt meg kell erősíteni.
A Shangtai biztosíthatja az OEM testreszabását?
Igen. A Shangtai támogatja az OEM és a testreszabott szelepkövetelményeket, beleértve az anyagválasztást, a specifikációkat, a felületkezelést, a csatlakozási szabványokat és a tömeges gyártás követelményeit.
Miért érdemes a Shangtai-t fontolóra venni Valve projektjénél?
A1 db elektropolírozott, rozsdamentes acél közvetlen rögzítésű golyósszelepOlyan vásárlók számára készült, akiknek szükségük van a sima rozsdamentes acél felület minőségére, a kompakt szelepszerkezetre és a kényelmes automatizálási integrációra. A 304/316-os rozsdamentes acél opciók, az NPT vagy BSP csatlakozások, a közvetlen szelepmozgató-rögzítési szerkezet és az ipari kialakítás sokoldalú választássá teszik a folyadékszabályozó rendszerekhez számos iparágban.
A Shangtai testreszabott szelepmegoldásokkal és tömeges ellátási lehetőségekkel támogatja a forgalmazókat, az OEM-berendezések gyártóit, a rendszerintegrátorokat és az ipari projekteket. Ha értékeli a szelep méretét, anyagát, nyomásértékét, csatlakozási típusát, felületkezelését vagy szelepmozgató kompatibilitását, tekintse meg az 1PC elektropolírozott rozsdamentes acél közvetlen rögzítésű golyósszelepet a termék részleteiért és a kiválasztási információkért.
Megbízható rozsdamentes acél szelepmegoldást keres következő projektjéhez?Ossza meg a szükséges méretet, munkaközeget, nyomást, hőmérsékletet, csatlakozási szabványt és automatizálási követelményeket Shangtai-val, hogy megfelelő konfigurációt és műszaki támogatást kapjon.Vegye fel velünk a kapcsolatotmég ma, hogy megvitassa az OEM, testreszabott vagy ömlesztett szelepekkel kapcsolatos követelményeket, és praktikus megoldást találjon folyadékszabályozó rendszeréhez.
