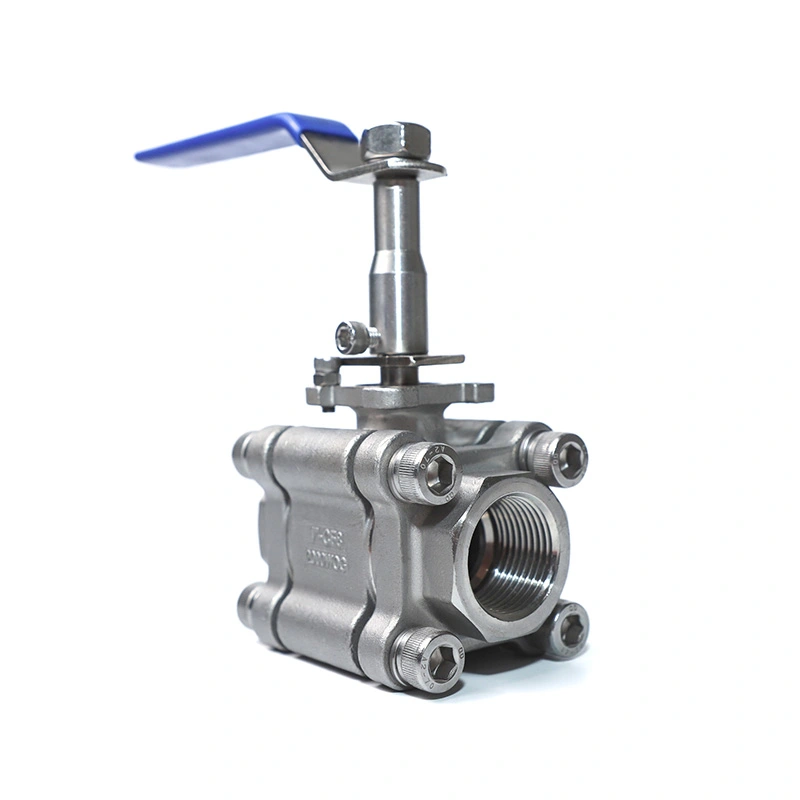

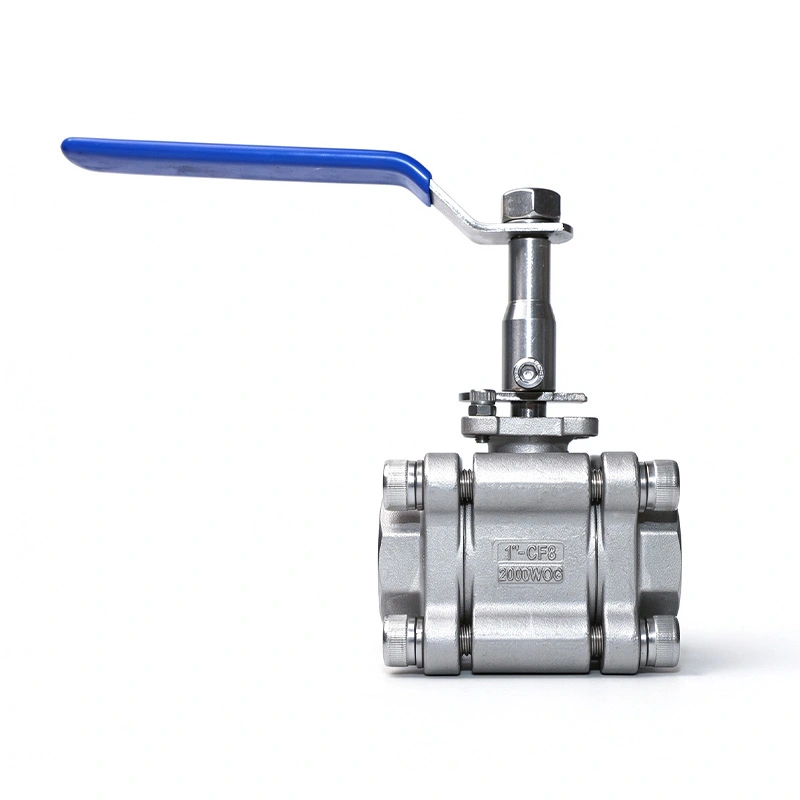

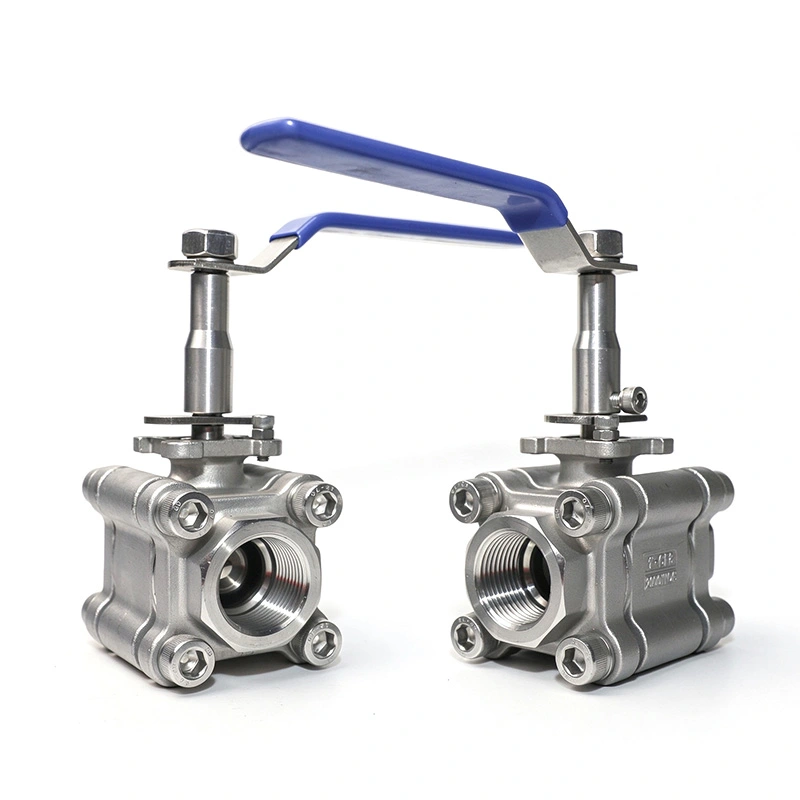

3 db rozsdamentes acél golyósszelep, 2000WOG kiterjesztett szár

A 3PC rozsdamentes acél golyósszelep 2000WOG kiterjesztett szelepszár szigetelt csővezetékekhez, földbe fektetett telepítésekhez és egyéb alkalmazások, ahol a szelep működési pontját meg kell hosszabbítani. A szelep 316-os rozsdamentes acélból készült test, golyó és szár, háromrészes szerkezet és NPT vagy BSP menetes csatlakozások. A kiterjesztett szár lehetővé teszi a szelep, amelyet a csővezeték szigetelt vagy földelt szakaszától távol kell üzemeltetni.

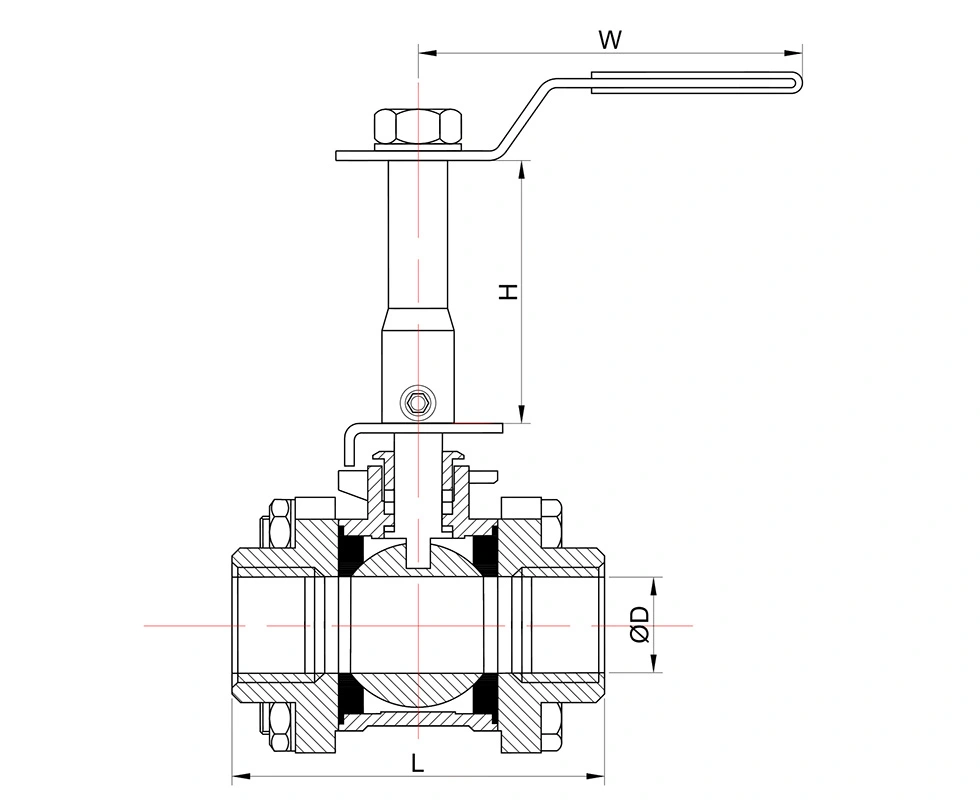

Fő méretek

Általános méretek:

Főbb jellemzők

1. Hosszabbított szár szigetelt és földbe ásott csővezetékekhez

A meghosszabbított szár a működési pontot a csővezeték csatlakozási területe fölé vagy attól távolabb helyezi. Ez a konfiguráció az hasznos, ha a csőszigetelés, a föld alatti telepítés vagy a korlátozott hozzáférés megnehezíti a szabványos szár működtetését. A szár kifújásgátló szerkezetet is használ a nyomásszolgálathoz.

2. 316 Rozsdamentes acél konstrukció

A test ASTM A351 CF8M rozsdamentes acélból készül, míg a golyó és a szár ASTM A182 F316. Ezeket az anyagokat korrózióállóságot biztosít a kompatibilis víz-, olaj-, gáz- és ipari folyadékalkalmazásokhoz. Az RPTFE ülés az a felsorolt hőmérsékleti tartományhoz és üzemi feltételekhez van megadva.

3. Háromrészes test

A három részből álló ház lehetővé teszi a hozzáférést a belső alkatrészekhez ellenőrzés és karbantartás céljából. A szelep lehet szétszerelni, ha az ülést, a tömítéseket vagy más belső alkatrészeket ellenőrizni vagy cserélni kell, ami hasznos telepített csővezetékrendszerek karbantartása.

4. 2000WOG nyomásérték

A 3PC rozsdamentes acél golyósszelep 2000WOG kiterjesztett szár nagynyomású be- és kikapcsolás folyadékszabályozásra szolgál, maximális nyomás 1975 PSI a termékadatok között. Az alkalmazandó üzemi nyomást meg kell erősíteni a szelep méretének, hőmérsékletének, közegének és a vonatkozó nyomás-hőmérsékletnek megfelelően.

Szabványok és minőség-ellenőrzés

A szelep az ISO 17292/API 608 szabvány előírásai szerint készül, a nyomás-hőmérséklet besorolással. az ASME B16.34 szabvány szerint, valamint az API 598 szerinti tesztelés és ellenőrzés. A gyártásellenőrzés magában foglalja a beérkező anyagokat ellenőrzések, nyomáspróbák, tömítési tesztek és kész szelepellenőrzés.

ISO 9001 és CE dokumentáció elérhető a megfelelő szelepkonfigurációkhoz. Anyagvizsgálati jegyzőkönyvek is lehetnek megrendelési és dokumentációs követelmények szerint biztosítjuk.

Alkalmazások

A 3PC rozsdamentes acél golyósszelep 2000WOG kiterjesztett szár használható olyan csővezetékrendszerekben, ahol meghosszabbított szelep üzemeltetésre van szükség, beleértve a szigetelt technológiai vezetékeket, földbe fektetett csővezetékeket, vízkezelést, olaj- és gázrendszereket, vegyi feldolgozás és általános ipari folyadékszabályozás.

Kiválasztás előtt ellenőrizze a csővezeték közegét, üzemi nyomását, hőmérsékletét, csatlakozási szabványát és elérhetőségét telepítési hely. A test, a labda, a szár és az ülés anyag-kompatibilitását is meg kell erősíteni.

GYIK

1. Mire szolgál a kiterjesztett szár?

A meghosszabbított szár szigetelt csővezetékekhez, földbe ásott berendezésekhez és más olyan helyekhez használható, ahol a szelep a működési pontot a csővezeték csatlakozásától távol kell elhelyezni. Hozzáférést biztosít a szelephez anélkül a környező szigetelés eltávolítása vagy az eltemetett vezetékszakasz feltárása.

2. Milyen anyagokat használnak a szelephez?

A test ASTM A351 CF8M (316), míg a golyó és a szár ASTM A182 F316. A standard ülés RPTFE (PTFE+15%fv). Egyéb anyagok is rendelkezésre állnak a szükséges szervizfeltételek szerint.

3. Milyen nyomás- és hőmérséklet-tartományt támogat a szelep?

A termékadatok 1975 PSI maximális nyomást és -25 ℃ és 150 ℃ közötti hőmérséklet-tartományt tartalmaznak. Tényleges megengedett A nyomás a szelep méretétől, hőmérsékletétől, közegétől és az alkalmazandó nyomás-hőmérséklet értéktől függ.

4. Milyen menetes csatlakozások állnak rendelkezésre?

A szabványos menetes csatlakozások az NPT és a BSP. Az egyéb csatlakozási követelmények a szerint tárgyalhatók csővezeték specifikációja.

5. Testreszabhatók az anyagok és a tömítőelemek?

Igen. Egyéb test, golyó, szár, ülék és tömítőanyag szállítható a működési közegnek, nyomásnak megfelelően és hőmérsékleti követelmények.

6. Milyen dokumentumok állnak rendelkezésre?

Az alkalmazandó termékdokumentáció tartalmazhat anyagvizsgálati jelentéseket, ellenőrzési jegyzőkönyveket és ISO 9001 vagy CE szabványt a vonatkozó szelepkonfiguráció dokumentációját.

7. Hogyan csomagolják a szelepet az exporthoz?

A szelepeket hullámkarton kartondobozokba és rétegelt lemez dobozokba csomagolják exportszállításhoz. A csomagolás állítható a szelep méretének, a rendelési mennyiségnek és a szállítási követelményeknek megfelelően.
