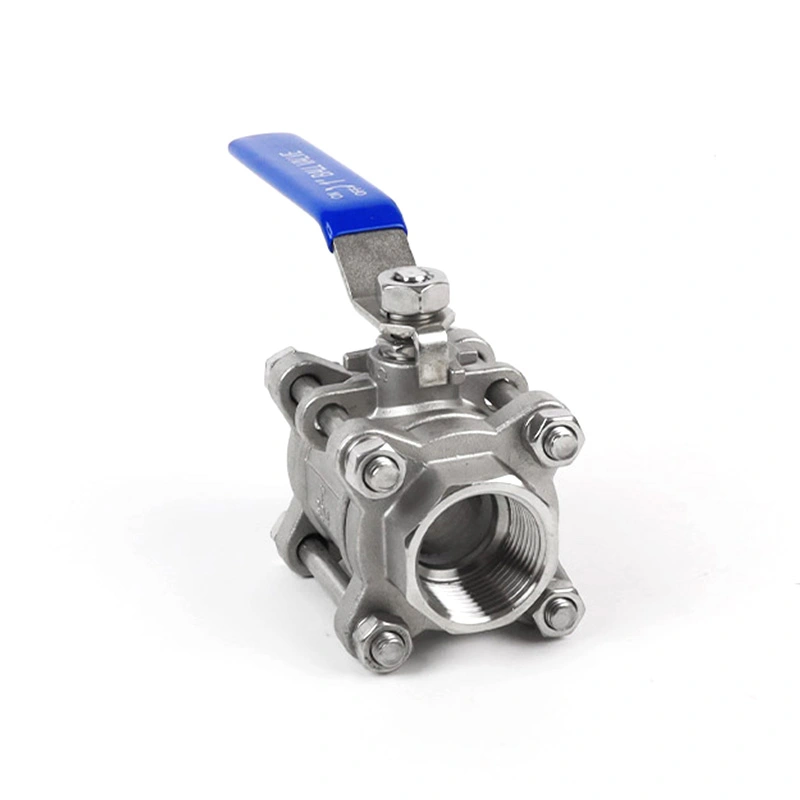

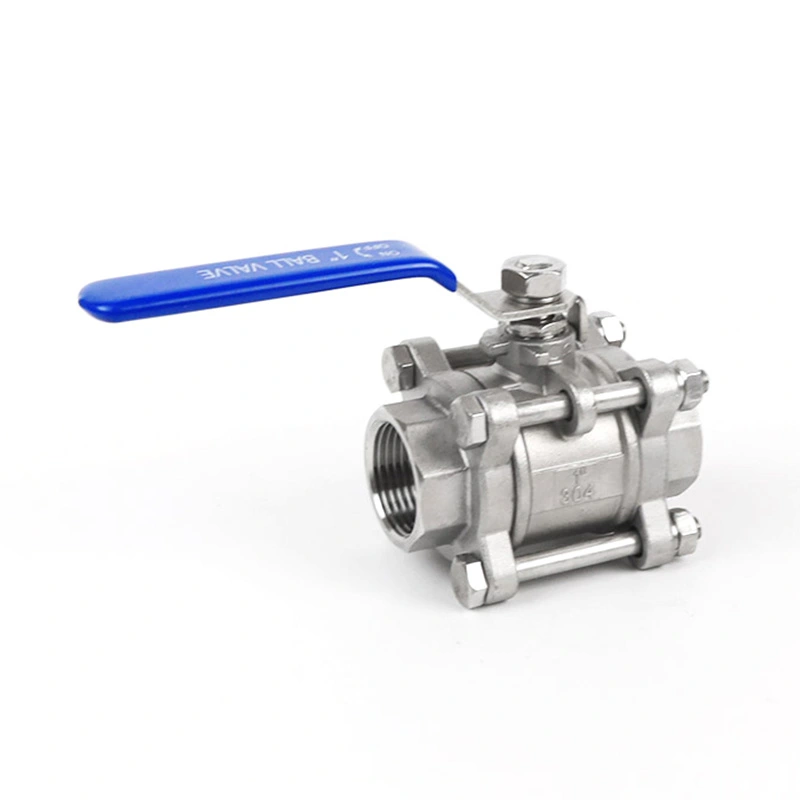

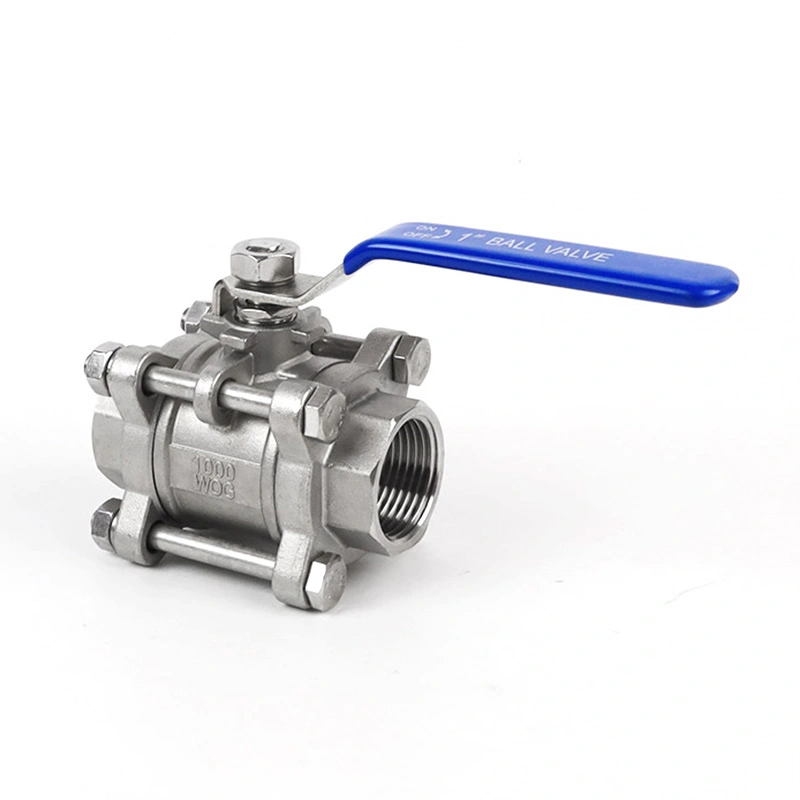

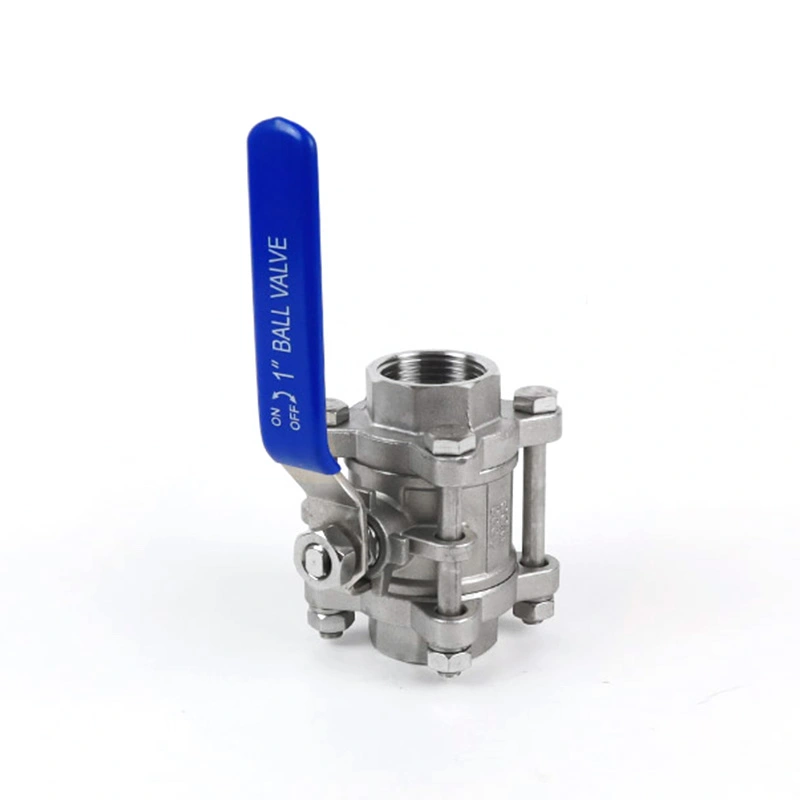

3 db nagy teherbírású golyósszelep reteszelő eszközzel

A Shangtai 3PC nagy teherbírású golyósszelep zárszerkezettel olyan ipari csővezeték-rendszerekhez készült, amelyek biztonságos elzárást és ellenőrzött kézi működtetést igényelnek. A három részből álló szerkezet hozzáférést biztosít a belső alkatrészekhez a karbantartáshoz, míg a zárható fogantyú segít megelőzni a szelep nem kívánt működését. Különféle ülék, tömítés, nyomás és hőmérséklet konfigurációk biztosíthatók a munkaközegnek és az alkalmazási követelményeknek megfelelően.

Előnyök

1. Nagy teherbírású háromrészes konstrukció

A megerősített háromrészes testet ipari csővezetékek kiszolgálására tervezték, ahol robusztus szelepszerkezetre van szükség. A háromrészes kialakítás lehetővé teszi a szelep kinyitását ellenőrzés vagy karbantartás céljából anélkül, hogy a teljes szeleptestet eltávolítanák a csővezetékből.

2. Zárható fogantyú a szabályozott működéshez

Az integrált reteszelőszerkezet segít a fogantyút a kiválasztott szelephelyzetben tartani, és csökkenti a véletlen vagy jogosulatlan működés kockázatát. Ez a funkció olyan ipari rendszerekben hasznos, ahol a szelep helyzetét működés vagy karbantartás során ellenőrizni kell.

3. Kifújásgátló szár kialakítás

A szelepszár belsejében rögzítve van, hogy megakadályozza a szár kilökését, amikor a szelep nyomás alatt van. Ez a konstrukció további biztonsági funkciót biztosít az ipari be-/kikapcsoláshoz.

4. Rozsdamentes acél anyaglehetőségek

A szabványos anyagkonfiguráció SS316 és SS304 opciókat tartalmaz a testhez, a golyóhoz, a szárhoz és más alkatrészekhez. A felsorolt ​​konfigurációban PTFE-t használnak a gömbülékhez, a súrlódó gyűrűhöz és a szártömítéshez. Az anyagválasztást a munkaközeghez, a nyomáshoz és a hőmérséklethez kell igazítani.

5. Nyomás- és hőmérséklet-képesség

A szelep CL150 nyomásosztálya, 540 PSI maximális nyomása és -25 ℃ és 150 ℃ közötti hőmérséklet-tartománya van megadva a felsorolt ​​konfigurációnak megfelelően. A tényleges megengedett üzemi nyomást a kiválasztás előtt ellenőrizni kell a vonatkozó nyomás-hőmérséklet feltételekkel.

6. Gyári gyártás és minőségellenőrzés

A Shangtai gyárában irányítja a szelepgyártást, a megmunkálást, az összeszerelést, az ellenőrzést és a nyomáspróbát. Anyagdokumentáció és a vonatkozó CE és ISO 9001 tanúsítványok a termék- és rendelési követelményeknek megfelelően biztosíthatók.

Fő méretek

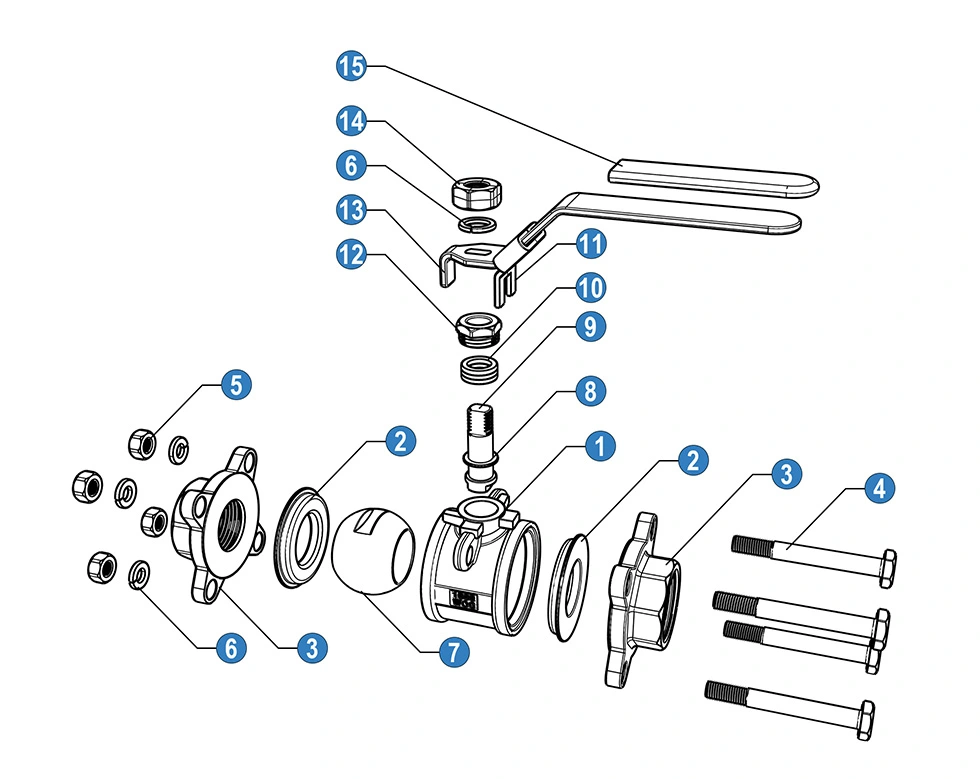

Anyagok és alkatrészek

* N: Menetvégek az ANSI B 2.1 NPT szerint

* B: Menetvégek a BS21 BSP szerint

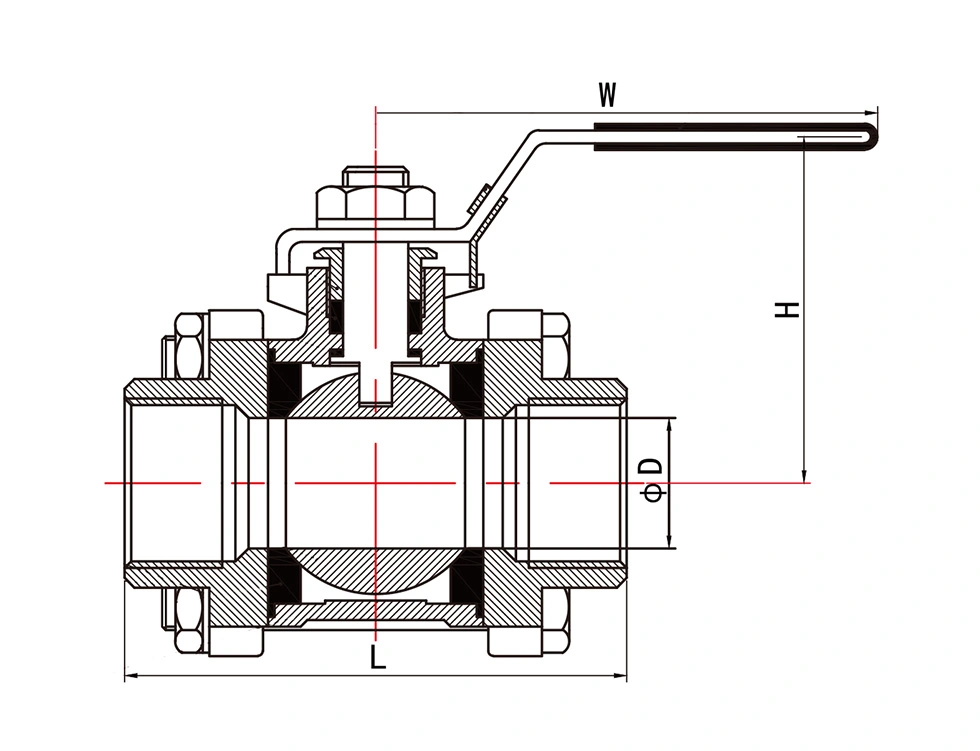

Általános méretek

Kv értékek

Kv (m3/h) = A víz áramlási sebessége köbméterben óránként, amely 1 bar nyomásesést okoz a szelepen.

Alkalmazások

A 3PC nagy teherbírású golyósszelep reteszelő eszközzel alkalmas ipari csővezeték- és berendezésalkalmazásokhoz, ahol kézi elzárásra és szabályozott szelepműködésre van szükség, beleértve:

Olaj és Gáz

Vegyi feldolgozás

Petrolkémiai üzemek

Vízkezelés

Áramellátási és közüzemi rendszerek

HVAC és ipari csővezetékek

Sűrített levegő rendszerek

Tengerészet és hajógyártás

GYIK

1. Mi az a 3 PC-s nagy teherbírású golyósszelep zárszerkezettel?

Ez egy háromrészes golyóscsap, amelyet ipari be- és kikapcsolásra terveztek, és a fogantyún reteszelő szerkezettel van felszerelve. A három részből álló szerkezet lehetővé teszi a hozzáférést a belső szelepelemekhez ellenőrzés és karbantartás céljából.

2. Mi a célja a zárszerkezetnek?

A reteszelőszerkezet segít rögzíteni a fogantyút a kiválasztott nyitott vagy zárt helyzetben, és csökkenti a szelep nem szándékos működésének lehetőségét normál szervizelés vagy karbantartás során.

3. Milyen nyomást és hőmérsékletet bír el ez a szelep?

A felsorolt ​​konfiguráció CL150 nyomásosztályú, maximális nyomása 540 PSI, és hőmérséklete -25 ℃ és 150 ℃ között van. A tényleges megengedett nyomást meg kell erősíteni a szelep méretének, hőmérsékletének, közegének és az alkalmazandó nyomás-hőmérséklet besorolásának megfelelően.

4. Milyen anyagok állnak rendelkezésre?

A felsorolt ​​konfiguráció SS316 és SS304 alkatrészeket használ, PTFE-vel a golyós ülékhez, a súrlódó gyűrűhöz és a szártömítéshez. A működési közegtől és az alkalmazási követelményektől függően más anyagopciók is elérhetők.

5. Milyen csatlakozási szabványok állnak rendelkezésre?

A szelep NPT és BSP menetes végekkel kapható. Az NPT menetvégek az ANSI B 2.1 NPT-t, míg a BSP menetvégek a BS21 BSP-t követik a mellékelt specifikáció szerint.

6. Mekkora a golyóscsap Kv értéke?

A Kv a víz áramlási sebességét köbméterben jelzi óránként, amely 1 bar nyomásesést okoz a szelepen. A felsorolt ​​Kv értékek referenciaként használhatók a különböző szelepméretek áramlási kapacitásának értékelésekor.

7. Testreszabható a szelep különböző alkalmazásokhoz?

Igen. Shangtai megvitathatja a különböző test, ülés, tömítés, nyomás, hőmérséklet, csatlakozás és anyagkonfigurációkat a munkaközeg és az alkalmazási követelmények szerint. Egyéb anyagok kérésre rendelkezésre állnak.

8. Milyen szabványok vonatkoznak a szelepre?

A mellékelt specifikáció az ASME B16.34-re hivatkozik a tervezésre és a gyártásra, valamint a nyomás-hőmérséklet-besorolásokra, míg az API 598 a tesztelésre és ellenőrzésre szolgál. A vonatkozó szabványt meg kell erősíteni az adott szelepkonfigurációhoz és rendeléshez.

9. Anyagi és minőségi dokumentumok biztosíthatók?

Igen. Material documentation and applicable CE and ISO 9001 certificates can be provided according to the product configuration and order requirements.

10. A Shangtai gyártó?

Igen. Shangtai gyártja a szelepet, és irányítja a gyártást, a megmunkálást, az összeszerelést, az ellenőrzést és a kapcsolódó ellátási folyamatokat a kínai Wenzhou-i gyárában.
