3 db szénacél golyósszelep 2000WOG

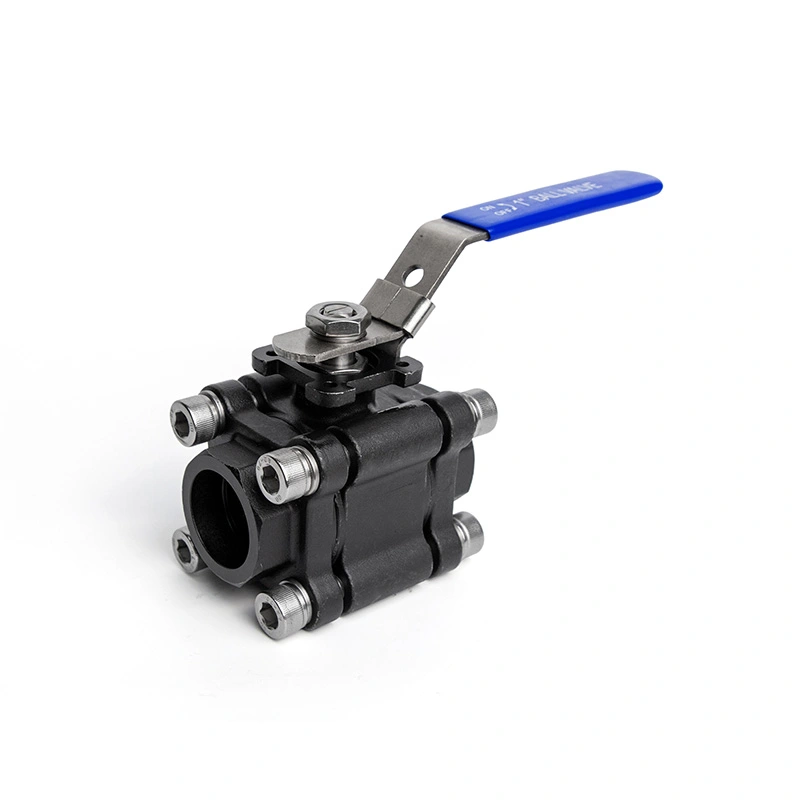

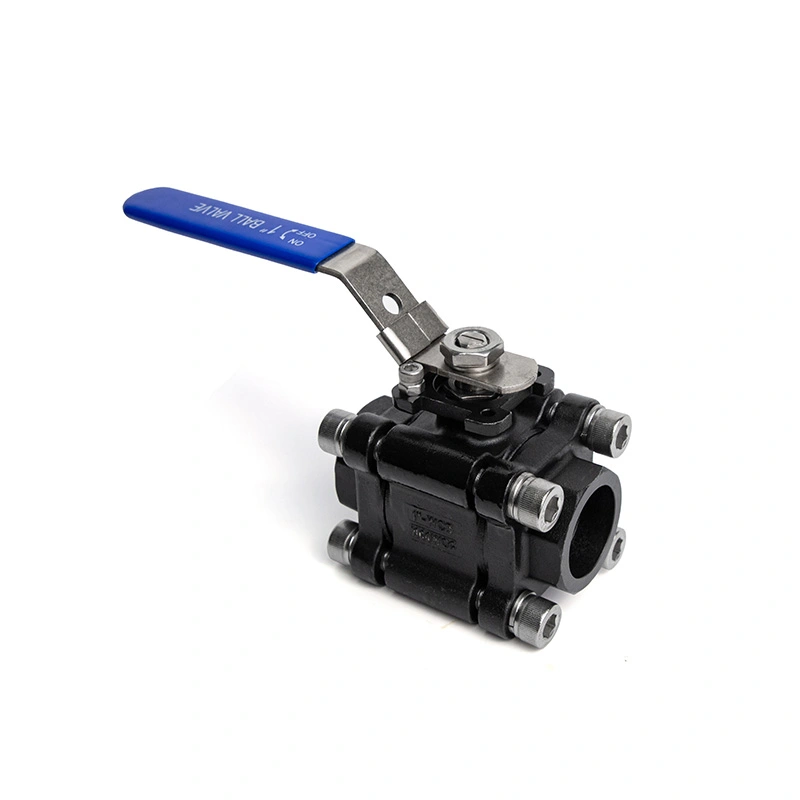

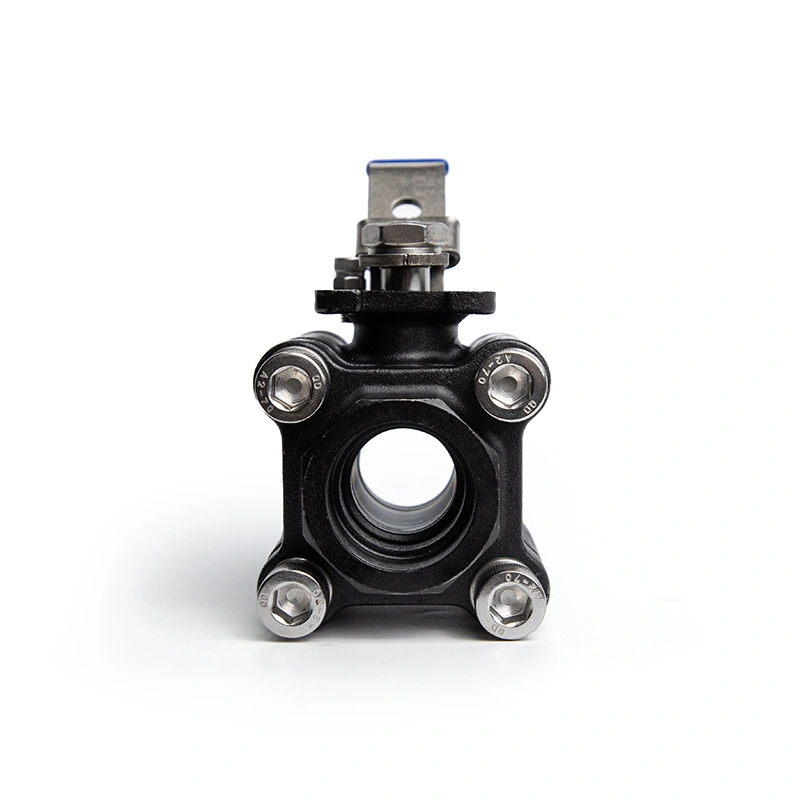

A 3PC Carbon Steel Ball Valve 2000WOG egy háromrészes golyóscsap meghosszabbított szárral szigetelt csővezetékekhez, eltemetett telepítések és alkalmazások, ahol a működési pontot ki kell terjeszteni. A 2000WOG minősítés és háromrészes felépítése alkalmassá teszi a nagynyomású ki-be folyadékszabályozásra. A szelep szétszerelhető az ülések vagy tömítések ellenőrzése és cseréje.

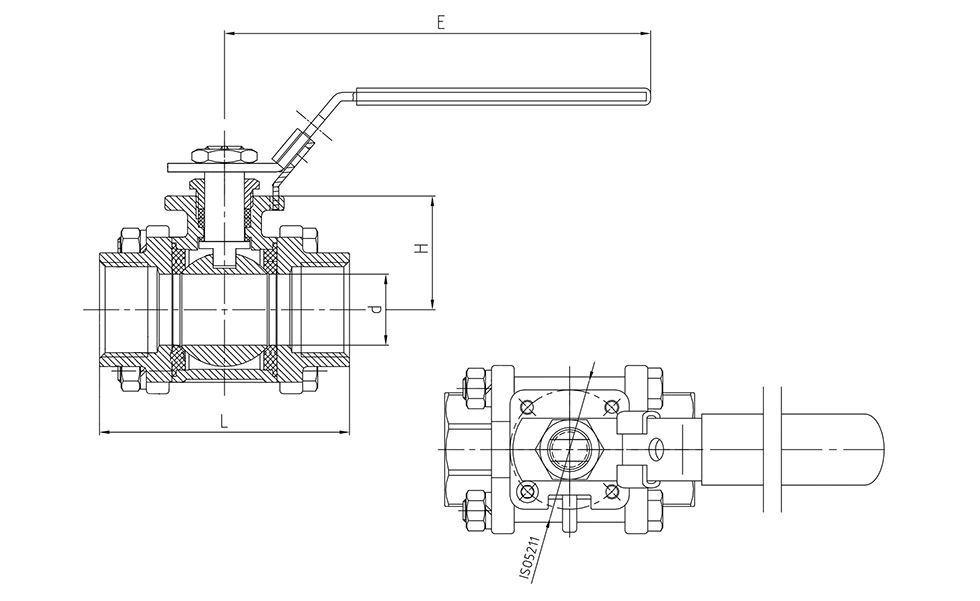

Fő méretek

N: Menetvégek az ANSI B 2.1 NPT szerint
B: Menetvégek a BS21 BSP szerint

Főbb jellemzők

1. Kiterjesztett szár speciális telepítési feltételekhez

A kiterjesztett szár hozzáférést biztosít a szelep működési pontjához, amikor a csővezetéket szigetelik, betemetik vagy telepítik korlátozott hozzáférésű helyen. A kifújásgátló szárszerkezet segít megtartani a szárat a szeleptestben, amikor a szelep nyomás alatt van.

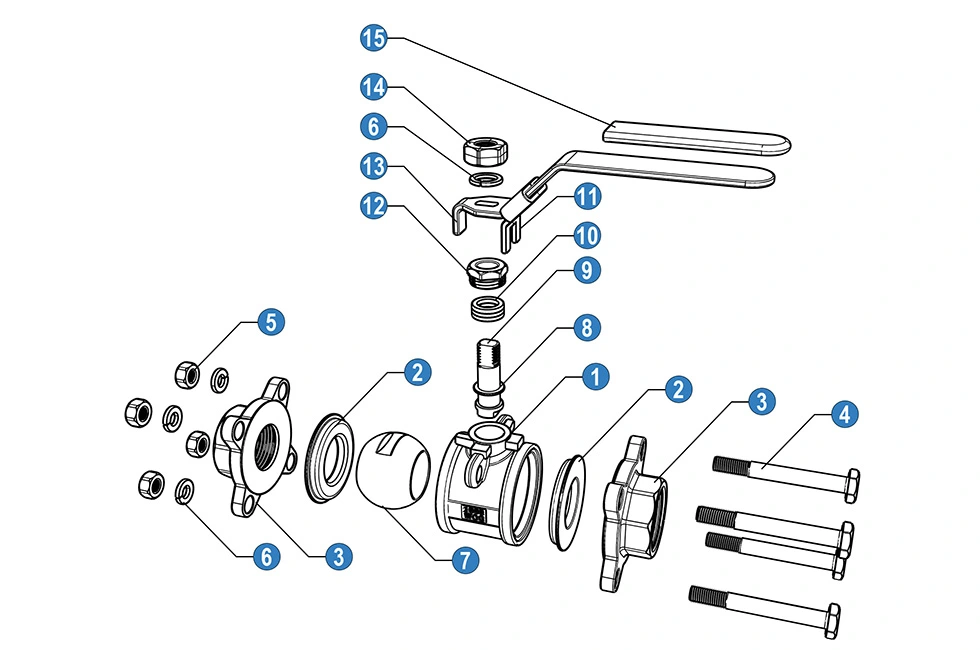

2. Háromrészes konstrukció

A háromrészes ház lehetővé teszi a szelep kinyitását ellenőrzés és karbantartás céljából. Ülések, tömítések és egyéb belső Az alkatrészek szükség esetén cserére hozzáférhetők. Ez a konstrukció praktikus ipari csővezetékekhez rendszereket, ahol időszakos karbantartásra van szükség.

3. 1975PSI maximális nyomás

A3 db szénacél golyósszelep 2000WOG1975PSI maximális nyomással szerepel. A Az alkalmazható üzemi nyomás a szelep méretétől, hőmérsékletétől, közegétől és a nyomás-hőmérséklet névleges értékétől függ. A A 2000WOG megjelölés a víz-, olaj- és gázszolgáltatásra vonatkozik a vonatkozó minősítési feltételek mellett.

4. NPT és BSP kapcsolatok

A szelep NPT és BSP menetes csatlakozásokkal kapható. A csatlakozás kiválasztásának meg kell egyeznie a csővezetékkel szabvány és beépítési követelmények.

Anyagok és szabványok

A mellékelt konfiguráció ASTM A351 316 szabványt használ a szeleptesthez, ASTM A182 F316 golyót és szárat, valamint RPTFE-t (PTFE+15%fv) az üléshez. Kérésre egyéb anyagok is rendelkezésre állnak az előírt szolgáltatási feltételek szerint.

A tervezés és a gyártás az ISO 17292/API 608 szabványon alapul. A tesztelés és ellenőrzés az API 598 szerint történik, míg A nyomás-hőmérséklet minősítések az ASME B16.34-re vonatkoznak. A felsorolt ​​hőmérsékleti tartomány -25 ℃ és 150 ℃ között van.

Minőségellenőrzés

A gyártásellenőrzés kiterjed a beérkező anyagok ellenőrzésére, a nyomáspróbára, a tömítési tesztekre és a kész szelepre ellenőrzés. Az anyagvizsgálati jegyzőkönyvek és a vonatkozó termékdokumentáció a szelep szerint biztosítható konfigurációs és rendelési követelmények.

ISO 9001 és CE dokumentáció elérhető a megfelelő konfigurációkhoz. Az anyag, az ülés és a tömítőelemek lehetnek a kívánt nyomás, hőmérséklet és közeg szerint is kiválasztható.

Alkalmazások

A 3PC Carbon Steel Ball Valve 2000WOG szóba jöhet az ipari csővezetékek nagynyomású be- és kikapcsolására rendszerek, beleértve a vízkezelést, olajat és gázt, vegyi feldolgozást, sűrített levegőt és általános folyadékszabályozást. A A meghosszabbított szelepszár különösen akkor hasznos, ha a szigetelés vagy a beépítési mélység megnehezíti a szabványos szelepszárat hozzáférést.

Kiválasztás előtt ellenőrizze az üzemi nyomást, hőmérsékletet, közeget, szelepméretet, csatlakozási típust és elérhetőséget telepítési hely. Ellenőrizni kell a test, a labda, a szár és az ülés anyag-kompatibilitását.

GYIK

1. Mekkora a 3PC Carbon Steel Ball Valve 2000WOG maximális üzemi nyomása?

A termékadatok 1975 PSI maximális nyomást tartalmaznak. A tényleges megengedett üzemi nyomást meg kell erősíteni a szelep méretének, hőmérsékletének, közegének és az alkalmazandó nyomás-hőmérséklet besorolásnak megfelelően.

2. Mire szolgál a kiterjesztett szár?

A meghosszabbított szár szigetelt csővezetékekhez, földbe ásott berendezésekhez és olyan helyekhez használható, ahol a szelep működik pontot a csővezeték csatlakozásától távol kell elhelyezni.

3. Milyen menetes csatlakozások állnak rendelkezésre?

NPT és BSP menetes csatlakozások állnak rendelkezésre. A csatlakozást a csővezeték szabvány szerint kell kiválasztani és telepítési követelmények.

4. Testreszabhatók a szelep anyagok?

Igen. Egyéb test, golyó, szár, ülék és tömítő anyagok a kívánt közeg, nyomás szerint szállíthatók és hőmérséklet.

5. Milyen dokumentumokat lehet benyújtani?

Az anyagvizsgálati jegyzőkönyvek és a vonatkozó vizsgálati vagy termékdokumentumok a szelep szerint biztosíthatók konfigurációs és rendelési követelmények. ISO 9001 és CE dokumentáció elérhető a megfelelő konfigurációkhoz.

6. Hogyan csomagolják a szelepet az exporthoz?

A szelepeket hullámkarton kartondobozokba és rétegelt lemez dobozokba csomagolják exportszállításhoz. A csomagolási előírások lehetnek a szelep méretének, mennyiségének és szállítási követelményeinek megfelelően beállítva.
