Hogyan javíthatja a háromutas golyósszelep L port az áramlásszabályozást az ipari csőrendszerekben?

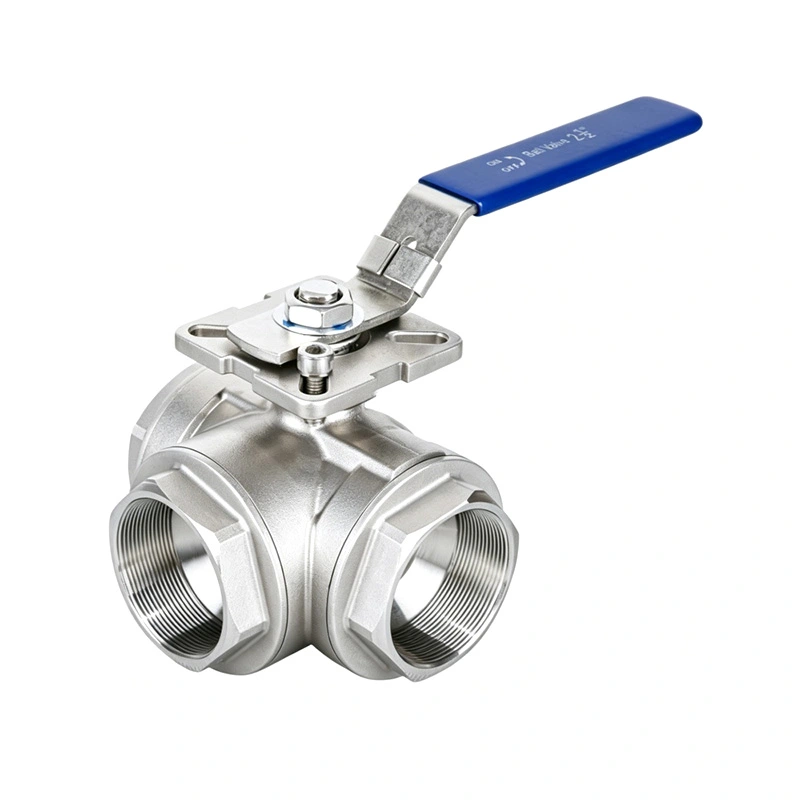

Shangtaibiztosítja aHáromutas golyósszelep L portipari csőrendszerek megbízható áramláskapcsolására tervezték. A három részből álló testnek, a meghosszabbított tompahegesztési végeknek és a rozsdamentes acél konstrukciónak köszönhetően ez a szelep segít a mérnököknek kezelni a folyadékelvezetést, leegyszerűsíteni a csővezetékek elrendezését, és megtervezni a karbantartást a nehéz üzemi körülmények között.

Az L-port konfigurációjú háromutas golyóscsap a folyadék átirányítására szolgál két csatlakoztatott csővezeték-ág ​​között. Speciálisan megmunkált golyója L-alakú járatot hoz létre, amely a fogantyú forgásakor a kiválasztott portokhoz igazodik. Ellentétben a T-port kialakítással, amely konfigurációjától függően egyidejűleg több portot is csatlakoztathat, az L-portos szelepet elsősorban az áramlás elterelésére és a forrás kiválasztására használják. A megfelelő szelep kiválasztásához figyelmet kell fordítani a nyílás tájolására, a test anyagára, az ülés kompatibilitására, a nyomás-hőmérséklet értékekre és a csatlakozási szabványokra. Ez az útmutató elmagyarázza az L-portú háromutas golyóscsapok működési elvét, fő előnyeit, ipari alkalmazásait és vásárlási szempontjait, segítve a mérnököket, a karbantartó csapatokat és az ipari vásárlókat megalapozott döntések meghozatalában.

Tartalomjegyzék

• Mi az a háromutas golyósszelep L portja?
• Hogyan működik egy L-port háromutas golyósszelep?
• L-Port vs. T-Port: mi a különbség?
• Mik a főbb előnyei?
• Hol használják az L-port golyósszelepeket?
• Hogyan válasszuk ki a megfelelő szelepet
• Felülvizsgálandó műszaki specifikációk
• Telepítési és karbantartási ajánlások
• Gyakran Ismételt Kérdések
• Következtetés: A helyes áramlásszabályozási döntés meghozatala

Mi az a háromutas golyósszelep L portja?

A háromutas golyóscsap egy mechanikus áramlásszabályozó eszköz, három nyílással és egy forgó golyóval a testében. A belső járat határozza meg, hogy mely portok kommunikálnak a szelep működtetésekor. L-portos konfigurációban a járat az L betűhöz hasonlít, lehetővé téve a szelep számára, hogy folyadékot irányítson a kiválasztott csatlakozások között.

Például egy csővezetéknek egy közös csatlakozása és két alternatív kimenete lehet. A szelep a belső járattól és a fogantyú helyzetétől függően irányíthatja a bejövő folyadékot az első kimenet felé, vagy átkapcsolhatja a második kimenetre. A használaton kívüli ág a tervezett működési helyzetben le van választva, ha a szelep kialakítása ezt az elrendezést támogatja.

A Shangtai terméke ezt az áramlásirányítási elvet háromrészes testtel és meghosszabbított tompahegesztési végekkel ötvözi. A további hegesztési véghossz munkateret biztosít a csővezeték beépítéséhez, és hasznos lehet szigetelt vagy földbe süllyesztett csőelrendezéseknél, ahol a megadott kialakítás extra távolságot igényel.

A gyakori építési szempontok a következők:

• Szeleptest:Rozsdamentes acél vagy más, az alkalmazásnak megfelelően kiválasztott anyagok.
• Golyó és szár:Az áramlás irányításáért és az üzemi nyomaték átviteléért felelős alkatrészek.
• Ülések és tömítések:Olyan alkatrészek, amelyek támogatják a tömítési teljesítményt a meghatározott üzemi feltételek mellett.
• Csatlakozások:Tompahegesztés, menetes vagy egyéb konfigurációk a kiválasztott modelltől függően.
• Működési mechanizmus:Kézi fogantyú vagy kompatibilis működtető, ha rendelkezésre áll.

A végső konfigurációt mindig a gyártó által jóváhagyott rajzok és műszaki dokumentáció alapján kell ellenőrizni.

Hogyan működik egy L-port háromutas golyósszelep?

A szelep egy speciálisan fúrt golyó forgatásával működik a szeleptesten belül. Amikor a labdajárat egy vonalba esik két kiválasztott porttal, folyadék tud közlekedni e csatlakozások között. A labda tájolásának megváltoztatása megváltoztatja a rendelkezésre álló áramlási útvonalat.

Egy tipikus átirányítási elrendezésben a működési sorrend a következő feltételeket tartalmazza:

1. Első áramlási pozíció:A közös port egy kiválasztott ághoz csatlakozik, lehetővé téve a folyadék követését az első útvonalon.
2. Átállási művelet:A kezelő a gyártó használati utasítása szerint forgatja a fogantyút.
3. Második áramlási pozíció:A belső járat az alternatív ághoz igazodik, átirányítva a folyadékot.
4. Leválasztási helyzet, ha tervezték:Egyes L-port konfigurációk olyan pozíciót biztosítanak, amely mindhárom portot blokkol. Ezt a képességet az adott szelepnél ellenőrizni kell.

A portok számozása, a fogantyú tájolása, az elforgatási szög és a rendelkezésre álló megállási pozíciók kivitelenként eltérőek. Ezért a kezelőknek soha nem szabad azt feltételezniük, hogy egy adott fogantyú iránya mindig ugyanannak az áramlási útvonalnak felel meg.

Üzembe helyezés előtt tekintse át a szelep áramlási diagramját, és erősítse meg a tervezett csatlakozásokat minden engedélyezett működési helyzetben. Ez különösen fontos az automatizált rendszerekben, ahol a hibás működtetőelem-szekvencia megszakíthatja a termelést, vagy folyadékot küldhet nem kívánt helyre.

L-Port vs. T-Port: mi a különbség?

Bár mindkét kialakítás három portot használ, belső labdajárataik különböző célokat szolgálnak. A választás elsősorban attól függ, hogy a rendszernek át kell-e kapcsolnia az áramlást az ágak között, vagy több útvonalat kell összekötni a keveréshez és az elosztáshoz.

A táblázat az általános tervezési elveket írja le, nem pedig minden szelep működési sorrendjét garantálja. A gyártók különböző golyóelrendezéseket, ülés-konfigurációkat és ütközési helyzeteket kínálhatnak.

Olyan alkalmazásoknál, ahol két folyadékforrásnak külön kell maradnia, az L-port kialakítása megfelelő lehet, ha a jóváhagyott folyamatábra megerősíti a szükséges leválasztást. Ahol több port közötti egyidejű kommunikációra van szükség, a T-port kialakítás megfelelőbb lehet.

További háttérért tekintse át a gyártó L-portos háromutas golyósszelep termékinformációit a kiválasztás véglegesítése előtt.

Mik a főbb előnyei?

1. Rugalmas áramlási útválasztás

Az L-nyílású szelep lehetővé teszi a kezelők számára, hogy a kijelölt csővezeték-ágak között váltsanak anélkül, hogy minden váltási ponton külön szelepeket telepítenének. Ez leegyszerűsítheti a folyadékátvitelhez, a forrás kiválasztásához és a folyamatirányításhoz használt berendezések elrendezését.

2. Helytakarékos csővezeték tervezés

Több áramlási csatlakozás egy szeleptestben történő kombinálása csökkentheti a megfelelő telepítésekhez szükséges egyedi alkatrészek számát. A kevesebb alkatrész kevesebb ellenőrzést igénylő csatlakozási pontot is jelenthet, bár a rendszer általános felépítése határozza meg a tényleges megtakarítást.

3. Rozsdamentes acél anyaglehetőségek

A rozsdamentes acél szerkezet hasznos korrózióállóságot biztosít a kompatibilis ipari környezetben. A megfelelő minőség függ a technológiai közegtől, a klorid koncentrációtól, a tisztító vegyszerektől, a hőmérséklettől és egyéb üzemi körülményektől. Az anyagválasztásnak az ellenőrzött kompatibilitáson kell alapulnia, nem pedig azon a feltételezésen, hogy minden rozsdamentes acél azonos teljesítményű.

4. Karbantartási hozzáférés háromrészes szerkezeten keresztül

A háromrészes test kényelmesebbé teheti a belső ellenőrzést és a szervizelést, mivel a szelep a gyártó eljárásai szerint szétszerelhető. Miután a csővezetéket leválasztották, nyomásmentesítették, leeresztették és biztonságossá tették, a szakképzett karbantartó személyzet megvizsgálhatja a javítható alkatrészeket, és szükség esetén kicserélheti a kompatibilis üléseket vagy tömítéseket.

5. Kiterjesztett tompahegesztési végek speciális telepítésekhez

A meghosszabbított tompahegesztési végek további hézagot biztosíthatnak a csővezeték-hegesztés során, különösen szigeteléssel vagy földbe süllyesztett csővezetékekkel. A helyes beszerelés továbbra is alapvető fontosságú: a hegesztési eljárásoknak ellenőrizniük kell a hőbevitelt, hogy elkerüljék az ülések, tömítések vagy más hőmérséklet-érzékeny belső alkatrészek sérülését.

Hol használják az L-port golyósszelepeket?

Az áramlás átirányításának képessége számos ipari szektorban hasznossá teszi ezt a szelepkonfigurációt. Alkalmassága függ a technológiai közegtől, nyomástól, hőmérséklettől, csatlakozási elrendezéstől és a szükséges elzárási teljesítménytől.

• Petrolkémiai feldolgozás:Kompatibilis folyamatfolyamok váltása a kijelölt csővezeték-ágak között.
• Olaj- és gázrendszerek:Alternatív áramlási útvonalak kiválasztása olyan alkalmazásokban, ahol a szelep nyomásértéke és anyagkompatibilitása megfelelő.
• Hőenergia rendszerek:Kompatibilis folyadékok átirányítása folyamatkörök vagy berendezések csatlakozásai között.
• Vízkezelés:Vízáramlás váltása a kiválasztott kezelővezetékek vagy rendszerágak között.
• Ipari berendezések:A folyadékellátási útvonal megváltoztatása a különböző üzemmódok vagy karbantartási intézkedések támogatása érdekében.

Például egy vízkezelő berendezés használhat egy L-nyílású szelepet a két kijelölt áramlási útvonal közötti választáshoz. A rendszer tervezése során a mérnököknek ellenőrizniük kell a porttérképet, a tervezett leválasztási állapotot és az áramlási út megváltoztatásának következményeit, mielőtt a szelepet üzembe helyezik.

Nem minden háromutas golyóscsap alkalmas minden folyadékhoz vagy működési körülményhez. A koptató részecskék, viszkózus közegek, korrozív vegyszerek, nagy nyomáskülönbség és megemelkedett hőmérséklet befolyásolhatja az ülés élettartamát és a tömítési teljesítményt. A szelepet a tényleges szolgáltatáshoz kell kiválasztani, nem csak az iparág nevéhez.

Hogyan válasszuk ki a megfelelő szelepet

A háromutas golyóscsap vásárlása többet jelent, mint a névleges csőátmérő összeegyeztetését. A megbízható kiválasztási folyamatnak a szükséges áramlási funkcióval kell kezdődnie, és az anyagkompatibilitáson, a mechanikai adatokon, a beépítési méreteken és a karbantartási követelményeken keresztül kell folytatódnia.

1. Határozza meg a szükséges áramlási mintát

Határozza meg a közös portot, az alternatív ágakat és minden szükséges működési pozíciót. Szerezze be a gyártó folyamatábráját, hogy ellenőrizze, mely portok vannak csatlakoztatva, és melyek vannak elszigetelve az egyes pozíciókban.

2. Erősítse meg a nyomás- és hőmérséklet-követelményeket

Ellenőrizze a névleges üzemi nyomást a tényleges üzemi hőmérsékleten. A nyomásértékek változhatnak a hőmérséklet és az anyagválasztás függvényében, ezért a maximális nyomásértéket soha nem szabad figyelembe venni a megadott feltételektől függetlenül.

3. Válassza ki a Kompatibilis karosszéria és tömítőanyagok lehetőséget

Hasonlítsa össze a technológiai közeget a javasolt test, golyó, szár, ülék és tömítés anyagokkal. A PTFE alapú ülések és a megerősített PTFE változatok eltérő mechanikai és termikus jellemzőkkel rendelkeznek. A kémiai kompatibilitást és a gyártó által megengedett szolgáltatási tartományt minden egyes alkalmazásnál meg kell erősíteni.

4. Ellenőrizze a csatlakozási szabványt

Ellenőrizze a megadott csatlakozási típust, méreteket és az alkalmazandó szabványt. Tompahegesztéses telepítéseknél tekintse át a vég-előkészítést és a méretrajzokat. A menetes és hegesztett csatlakozások nem cserélhetők fel megfelelően megtervezett csőelrendezés nélkül.

5. Döntse el a kézi vagy az automatizált működést

A kézi fogantyú elegendő lehet az időnkénti útvonalváltoztatáshoz. Ha gyakori kapcsolásra vagy távvezérlésre van szükség, érdeklődjön, hogy rendelkezésre áll-e kompatibilis pneumatikus vagy elektromos működtető. Erősítse meg a működési nyomatékot, a szükséges haladást, a pozíció visszajelzést és a kívánt reakciót az áramellátás vagy a levegőellátás megszakadása esetén.

6. Az ellenőrzési és dokumentációs igények értékelése

A kritikus szolgáltatások esetében tisztázza az anyagazonosítást, a nyomáspróba-dokumentációt, a méretvizsgálatot, a nyomon követhetőséget és a projektspecifikus átvételi követelményeket. Ezek a feljegyzések segítenek a beszerző csapatoknak és mérnököknek ellenőrizni, hogy a szállított szelep megfelel-e a jóváhagyott specifikációnak.

Felülvizsgálandó műszaki specifikációk

A Shangtai közzétett termékinformációi hasznos kiindulópontot adnak a háromrészes testtel és meghosszabbított tompahegesztési végekkel rendelkező L-portú háromutas golyóscsapok értékeléséhez. Az alább felsorolt ​​értékek a hivatkozott termékkonfigurációt írják le, és vásárlás előtt meg kell erősíteni az árajánlattal és az aktuális jóváhagyott adatlappal.

Ezek az adatok nem általánosak minden L-port szelepre. A termékoldal alternatív anyagokat és tömítési konfigurációkat is tárgyal. A vevőnek kérnie kell a legfrissebb műszaki rajzot és írásos visszaigazolást a nyomás-hőmérséklet borítékról, a csatlakozási adatokról és az anyagösszetételről.

Telepítési és karbantartási ajánlások

A helyes telepítés és a tervezett karbantartás segít megőrizni a szelep teljesítményét és csökkenteni az elkerülhető állásidőt. A következő gyakorlatok hasznosak a mérnöki, üzembe helyezési és karbantartási csoportok számára.

• Telepítés előtt ellenőrizze:Ellenőrizze a szelepházat, a hegesztési végeket, a működtető mechanizmust és a védőcsomagolást sérülések vagy szennyeződések szempontjából.
• Ellenőrizze az áramlás irányát:A szelep csatlakoztatása előtt hasonlítsa össze a tényleges csatlakozóelrendezést a jóváhagyott csővezeték-rajzzal.
• Alkalmazzon megfelelő hegesztési eljárásokat:Tompahegesztéses kiviteleknél kövesse a minősített eljárásokat, és szabályozza a hőbevitelt a gyártó utasításai szerint.
• Tesztelje a működési sorrendet:Ahol biztonságos és helyénvaló, ellenőrizze a fogantyúk helyzetét és az áramlási útvonal jelzéseit a folyamatközeg bevezetése előtt.
• A nem biztonságos karbantartás megelőzése:Szigetelje le a szelepet, engedje le a nyomást, engedje le a veszélyes tartalmat, és szétszerelés előtt kövesse a helyszín elzárási és biztonsági eljárásait.
• Az ülések és tömítések ellenőrzése:A szerviznek megfelelő időközönként ellenőrizze a kopást, vegyi sérüléseket, szivárgást és működési nehézségeket.
• Vezessen műszaki nyilvántartást:Dokumentumellenőrzések, cserék, vizsgálati eredmények és az üzemi feltételek bármilyen változása.

A golyóscsapokat általában be- és kikapcsolásra szolgálják, és nem folyamatos fojtásra, hacsak a gyártó kifejezetten jóvá nem hagyja ezt a feladatot. A szelep nem megfelelő, részben nyitott helyzetben történő működtetése bizonyos körülmények között fokozhatja a turbulenciát, az eróziót vagy az ülés sérülését.

Gyakran Ismételt Kérdések

1. Mi a fő funkciója a háromutas golyósszelep L portjának?

Elsődleges feladata a folyadék átirányítása a kiválasztott csővezeték-ágak között. A golyón belüli L-alakú járat összeköti a kijelölt nyílásokat a szelep irányának megfelelően. A pontos működési sorrend és a leválasztási képesség megerősítéséhez olvassa el a jóváhagyott folyamatábrát.

2. Mi a különbség az L-nyílású és a T-nyílású golyóscsap között?

Az L-port kialakítást főként a kiválasztott portok közötti áramlásváltásra vagy átirányításra használják. A T-port kialakítás további csatlakozási mintákat kínál, és lehetővé teheti mindhárom port egyidejű kommunikációját. A helyes opció a kívánt folyamatfunkciótól és a gyártó portkonfigurációjától függ.

3. Le tudja-e teljesen zárni az áramlást egy L-nyílású háromutas golyóscsap?

Egyes L-port kialakítások tartalmazzák az összes portot zárt helyzetet, míg mások eltérő működési elrendezéssel rendelkeznek. A teljes leválasztást meg kell erősíteni az adott szelep áramlási diagramjából és tömítési specifikációiból. Ahol a leválasztás biztonsági szempontból kritikus, ellenőrizze a szükséges szivárgási teljesítményt és azt, hogy szükség van-e további szigetelő berendezésre.

4. Milyen anyagok alkalmasak L-nyílású golyóscsaphoz?

Az anyagválasztás a folyadéktól, a korróziónak való kitettségtől, a nyomástól, a hőmérséklettől és a tisztítási követelményektől függ. A rozsdamentes acél minőségek, mint például a 304 vagy 316 számos alkalmazáshoz megfelelhetnek, míg a PTFE alapú vagy megerősített ülések bizonyos szolgáltatásokhoz megfelelőek lehetnek. A teljes nedvesített anyag kombinációt ellenőrizni kell a kompatibilitás szempontjából.

5. Milyen információk szükségesek az árajánlat kéréséhez?

Adja meg a névleges szelepméretet, a szükséges nyíláselrendezést, a csatlakozás típusát, a nyomás- és hőmérsékleti feltételeket, a folyamatközeget, az előnyben részesített anyagokat, a mennyiséget és a működési módot. A csővezeték rajzai, a szükséges áramlási sorrend és a projektspecifikus ellenőrzési követelmények segíthetnek a szállítónak a megfelelő konfiguráció megerősítésében.

6. Miért érdemes egy háromrészes szelepet meghosszabbított tompahegesztési végekkel?

A három részből álló szerkezet egyszerűsítheti a szervizelhető belső alkatrészekhez való hozzáférést, a gyártó karbantartási eljárása szerint. A meghosszabbított tompahegesztési végek további hézagot biztosíthatnak a hegesztéshez, és megfelelhetnek bizonyos szigetelt vagy földbe süllyesztett csőelrendezéseknek. Megrendelés előtt ellenőrizni kell a méreteket és a beépítési módot.

Következtetés: A helyes áramlásszabályozási döntés meghozatala

Az L-nyílású átjáróval ellátott háromutas golyóscsap praktikus megoldást jelenthet a folyadék átkapcsolására a kijelölt csővezeték-ágak között. Hatékonysága a megfelelő nyíláselrendezés kiválasztásától, a nyomás- és hőmérséklethatárok ellenőrzésétől, a kompatibilis anyagok kiválasztásától, valamint a szelep működési helyzetének a folyamatkövetelményeknek való megfelelésétől függ. Az olyan konstrukciós részletek, mint a háromrészes test és a meghosszabbított tompahegesztési végek, szintén befolyásolhatják a telepítés tervezését és a hosszú távú karbantartást.

A Shangtai termékinformációkat és konfigurációs lehetőségeket kínál az ipari szelepek kiválasztásának támogatására. Ha összehasonlítja az L-portos konstrukciókat, új csőrendszert tervez, vagy egy meglévő szelepet cserél, tekintse át a háromutas golyósszelep L-port specifikációit, és készítse elő az üzemeltetési követelményeket, mielőtt feladná a rendelést. Lépjen kapcsolatba csapatunkkal, hogy megbeszéljük jelentkezését, megerősítsük a műszaki adatokat, és kérjünk megfelelő árajánlatot. Kéremlépjen kapcsolatba velünkmég ma, hogy felfedezze az ipari áramlásszabályozási igényeire szabott szelepmegoldásokat.
