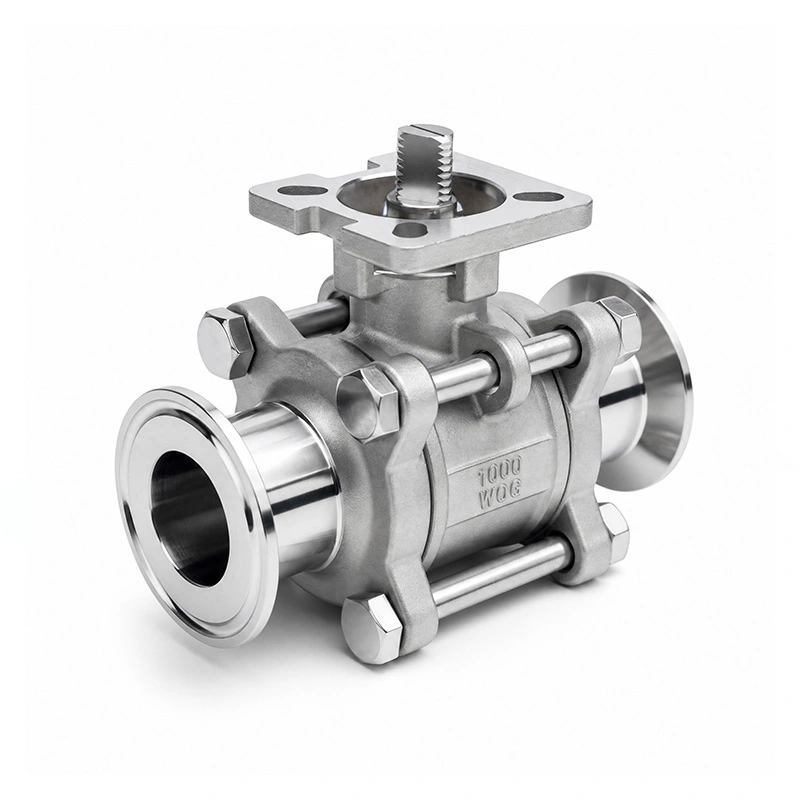

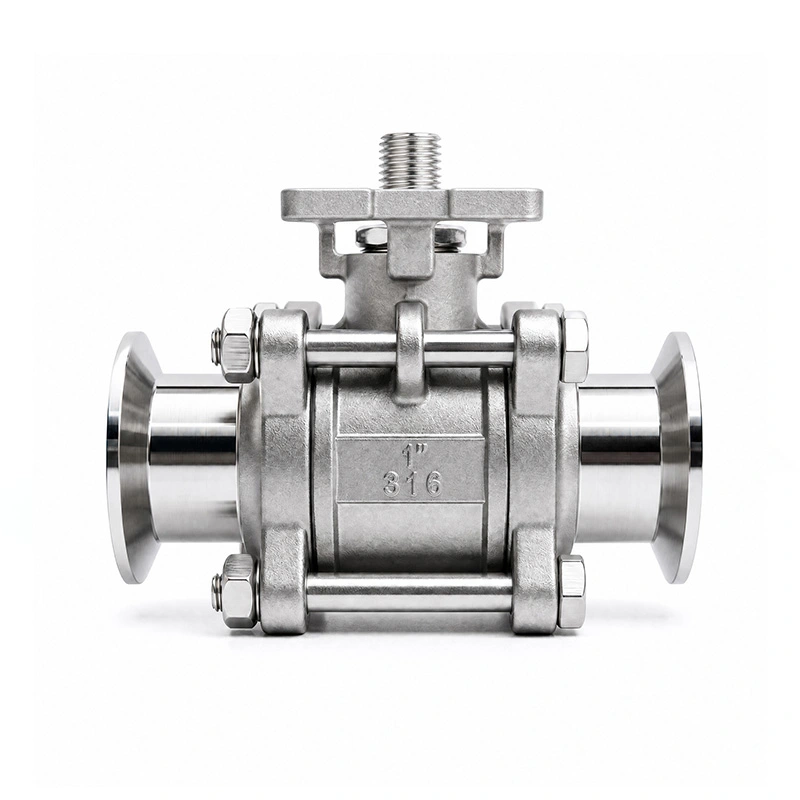

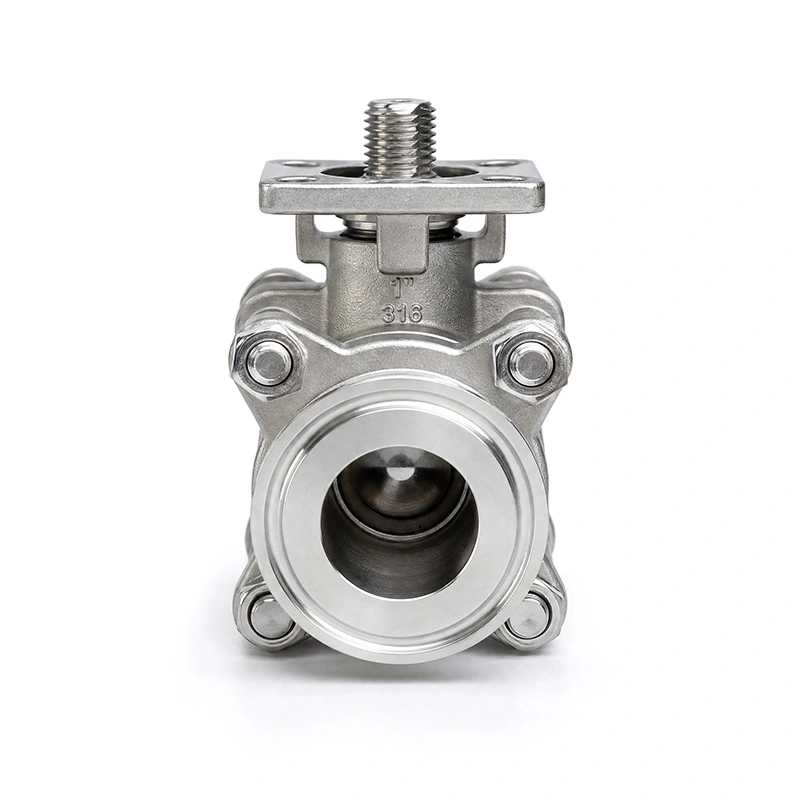

3 db teljesen tokozott háromszorítós golyóscsap ISO 5211 rögzítőlappal

A 3PC teljesen tokozott háromszoros golyóscsap ISO 5211 rögzítőlappal háromrészes szeleptestet használ, háromszorítós csatlakozásokkal az egészségügyi és technológiai csőrendszerekhez. A három részből álló konstrukció hozzáférést biztosít a belső alkatrészekhez a csővezeték leválasztása után, míg az ISO 5211 rögzítőlap szabványos interfészt biztosít a pneumatikus vagy elektromos működtetőelemek beszereléséhez. Ez a konfiguráció olyan folyadékszabályozó rendszerekhez alkalmas, ahol egészségügyi csatlakozásokra és automatizált szelepműködésre van szükség.

Fő méretek

Főbb tervezési jellemzők

Háromrészes szelepkonstrukció

A háromrészes test egy központi szeleprészből és két végszakaszból áll. A csővezeték megfelelő szigetelése és a szelep nyomásmentesítése után a test kinyitható a belső alkatrészek ellenőrzéséhez vagy cseréjéhez. Ez a szerkezet olyan alkalmazásokban hasznos, ahol az ülések, tömítések vagy egyéb belső alkatrészek időszakos karbantartása szükséges.

Háromszorítós csatlakozás

A háromszoros csatlakozásoknál a menetes vagy karimás csatlakozások helyett bilincs és tömítés elrendezést használnak. Ez a csatlakozási mód lehetővé teszi a szelep beszerelését vagy eltávolítását anélkül, hogy a szelepet közvetlenül a csővezetékbe hegesztenék. Az alkalmazandó tömítésanyagot és a csatlakozási méreteket a technológiai közeg, a hőmérséklet és a csővezeték specifikációi szerint kell kiválasztani.

ISO 5211 működtető szerkezet rögzítése

A 3PC teljesen tokozott háromszorítós golyóscsap ISO 5211 rögzítőlappal úgy van kialakítva, hogy a szelepen egy ISO 5211 működtető rögzítési interfész található. Ez lehetővé teszi a kompatibilis pneumatikus vagy elektromos működtetők közvetlenül a szelepre történő felszerelését anélkül, hogy külön hagyományos rögzítési elrendezésre kellene támaszkodni. A szelepmozgató kiválasztását a szelep méretéhez, az üzemi nyomatékhoz és a rendszervezérlési követelményekhez kell igazítani.

316 rozsdamentes acél nedvesített alkatrészek

A test meghatározása ASTM A351 CF8M (316), míg a golyó és a szár ASTM A182 F316. Ezek a rozsdamentes acél anyagok számos ipari folyadékalkalmazáshoz alkalmasak, ahol az anyagkompatibilitás és a korrózióállóság fontos szempont. Az RPTFE ülés PTFE-t 15% töltőanyaggal kombinál, és a választás előtt értékelni kell a tényleges közeggel és üzemi hőmérséklettel.

Alkalmazások

A 3PC teljesen tokozott háromszorítós golyóscsap ISO 5211 szerelőlappal használható olyan csőrendszerekben, amelyek kompakt elzárószelepet, szaniter típusú csatlakozásokat és opcionális automatizált működtetést igényelnek. Tipikus alkalmazási területek a következők:

Általános folyadékfeldolgozás

Vegyi folyadékok kezelése

Vízkezelő létesítmények

Könnyűipari gyártás

Automatizált csőrendszerek

Telepítés és üzemeltetés

Háromszorítós beszerelés

A beszerelés előtt győződjön meg arról, hogy a szelep mérete, csatlakozási méretei, a tömítés anyaga és a nyomás-hőmérséklet követelményei megfelelnek a csővezeték specifikációjának. Helyezze a szelepet az illeszkedő Tri-clamp csatlakozások közé, szerelje be a megfelelő tömítést, és rögzítse a csatlakozást a bilinccsel. A csatlakozás megfelelő beállítását ellenőrizni kell, mielőtt a rendszer nyomás alá kerül.

Aktor telepítése

Az ISO 5211 szerelőlap interfészt biztosít a kompatibilis pneumatikus vagy elektromos működtetőkhöz. Szerelés előtt ellenőrizze a hajtómű rögzítési mintáját, a tengely méreteit és a szükséges üzemi nyomatékot. Az indítószerkezetet a szelep és a szelepmozgató gyártójának utasításai szerint kell felszerelni és beállítani.

Karbantartás

Karbantartás előtt válassza le a szelepet a csővezetékről, és engedje el az összes maradék nyomást. A háromrészes felépítés lehetővé teszi a szeleptest kinyitását a golyó, az ülések, a szár és a tömítőelemek ellenőrzéséhez. Cserélje ki a kopott alkatrészeket megfelelő alkatrészekre, és ellenőrizze a szelep tömítését és működési állapotát, mielőtt újra üzembe helyezné.

Kiválasztási szempontok

Amikor kiválasztja ezt a szelepet egy új csőrendszerhez, vegye figyelembe az üzemi közeget, a nyomást, a hőmérsékletet, a csőméretet, a csatlakozási méreteket és a szükséges működtetési módot. A szelepüléket és a tömítőanyagokat ellenőrizni kell a technológiai folyadékkal való kompatibilitás szempontjából. Automatizált alkalmazásokhoz a szelepmozgatót a szelep működési nyomatékának és a rendszer szabályozási követelményeinek megfelelően kell kiválasztani.

GYIK

1. kérdés: Mire használható egy 3 PC-s, teljesen tokozott háromszorítós golyóscsap ISO 5211 rögzítőlappal?

Egy 3 db teljesen tokozott háromszorítós golyóscsap ISO 5211 szerelőlappal használható a folyadék be- és kikapcsolására olyan csőrendszerekben, ahol háromrészes szeleptestre, háromszorítós csatlakozásra és működtető szerelőfelületre van szükség. Konfigurálható kézi működtetésre, vagy kombinálható megfelelő pneumatikus vagy elektromos működtetővel az automatizált vezérléshez.

2. kérdés: Mit nyújt az ISO 5211 rögzítőlap?

Az ISO 5211 rögzítőlap szabványos működtetőelem-szerelési interfészt biztosít. A kompatibilis pneumatikus vagy elektromos hajtóművek a vonatkozó ISO 5211 szerelési méretek szerint szerelhetők fel, az aktuátor méretének és a szelepnyomaték követelményeinek megfelelően.

3. kérdés: Mik a háromrészes konstrukció előnyei?

A három részből álló szerkezet hozzáférést biztosít a szelep belső alkatrészeihez, miután a csővezetéket leválasztották és nyomásmentesítették. Ez leegyszerűsítheti az ülések, tömítések és egyéb szervizelhető alkatrészek ellenőrzését és cseréjét a teljesen zárt egyrészes házhoz képest.

4. kérdés: Milyen anyagokat használnak ehhez a szelephez?

A test ASTM A351 CF8M (316), míg a golyó és a szár ASTM A182 F316. Az ülés RPTFE (PTFE+15%fv). Kérésre más anyagkonfigurációk is elérhetők.

Q5: Használható ez a szelep pneumatikus vagy elektromos működtetőkkel?

Igen. Az ISO 5211 rögzítési interfész működtetőelemek beszerelésére szolgál. A megfelelő szelepmozgatót a szelep méretének, az üzemi nyomatéknak, a nyomásnak, a hőmérsékletnek és a vezérlőrendszer követelményeinek megfelelően kell kiválasztani.

6. kérdés: Mit kell ellenőrizni rendelés előtt?

Erősítse meg a szükséges szelepméretet, csatlakozási méreteket, üzemi nyomást, hőmérsékletet, folyamatközeget, ülékanyagot és működtetési módot. Automatizált rendszerek esetén az aktuátor rögzítési mintáját és a szükséges nyomatékot is meg kell erősíteni.
