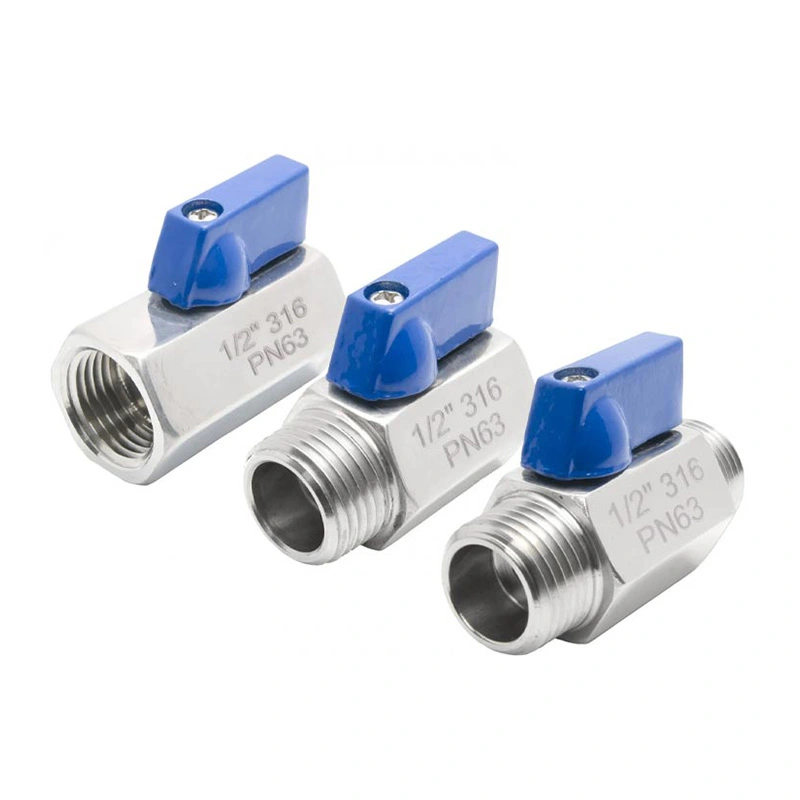

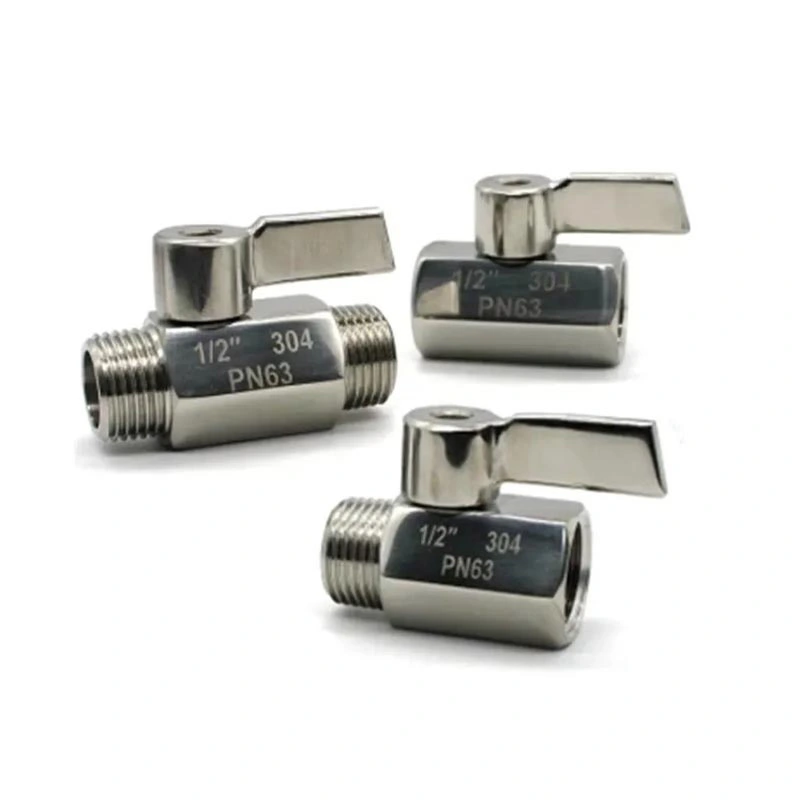

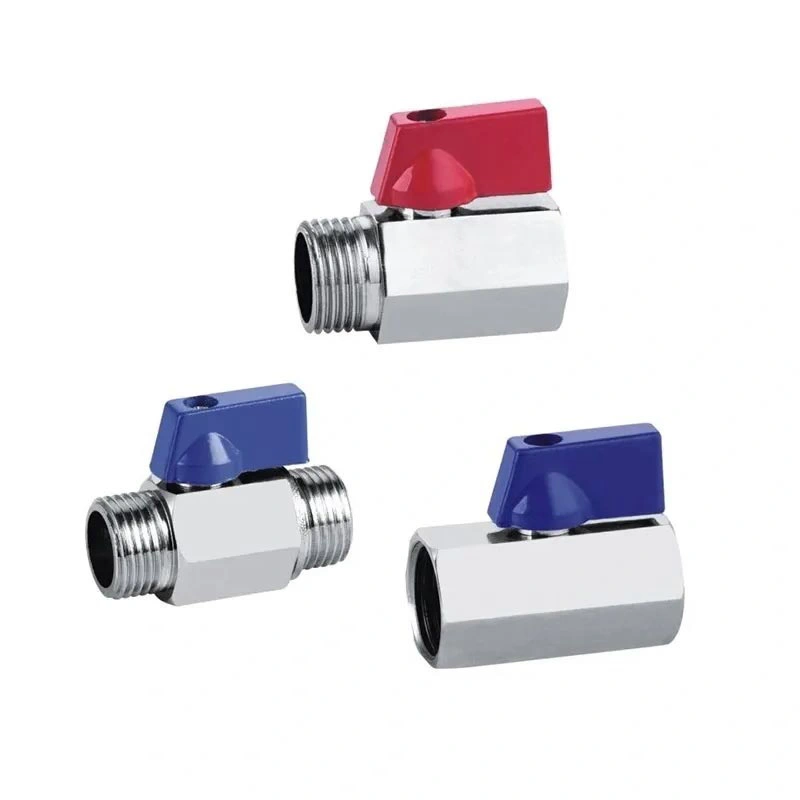

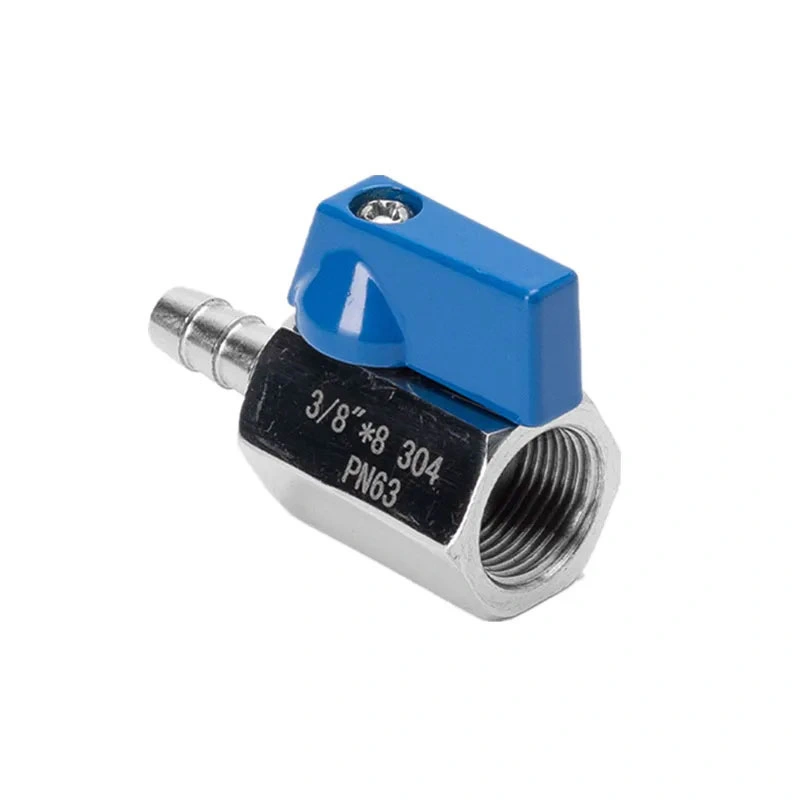

Rozsdamentes acél mini golyósszelep

A rozsdamentes acél mini golyósszelepet kompakt csövekhez és berendezésekhez tervezték, ahol korlátozott a hely, de negyedfordulatú elzárószelepre van szükség. Rozsdamentes acél teste, menetes NPT vagy BSP csatlakozásai és kompakt működtető fogantyúja alkalmassá teszi kis csővezeték-szerelvényekhez, műszerekhez és folyadékkezelő berendezésekhez. A szelep a kívánt nyomás, hőmérséklet, közeg és csatlakozási specifikáció szerint választható ki.

Fő méretek

A termék felépítése és jellemzői

Kompakt negyedfordulós működés

A szelep negyedfordulatú golyós mechanizmust használ a be- és kikapcsoláshoz. A fogantyú elforgatása megváltoztatja a labda helyzetét, és kinyitja vagy bezárja az áramlási járatot. Ez a működési mód olyan alkalmazásokra alkalmas, ahol a szelepet gyakran kell működtetni, vagy ahol egyszerű elzárási funkcióra van szükség.

316 Rozsdamentes acél szerkezet

A szeleptest ASTM A351 CF8M (316) szabvány szerint van megadva, a golyóhoz és a szárhoz ASTM A182 F316. Ez az anyagkombináció rozsdamentes acél konstrukciót biztosít olyan alkalmazásokhoz, ahol fontos a korrózióállóság és az anyagok kompatibilitása. A tényleges alkalmasságot a folyamatközeggel és az üzemi feltételekkel összevetve kell ellenőrizni.

NPT és BSP menetes csatlakozások

A szelep NPT és BSP menetes csatlakozásokkal kapható a kompatibilis csővezetékekkel és berendezésekkel való integráció érdekében. A menet típusát rendelés előtt meg kell erősíteni, mert az NPT és BSP menetek eltérő menetszabványokat használnak, és nem kezelhetők cserélhető csatlakozásként.

RPTFE ülés konfiguráció

A standard ülésanyag RPTFE (PTFE+15%fv). Az ülés kiválasztásánál figyelembe kell venni a munkaközeget, az üzemi hőmérsékletet és a nyomást. Ha az alkalmazás agresszív vegyszereket vagy speciális technológiai folyadékokat tartalmaz, a szelep kiválasztása előtt meg kell erősíteni az anyagok kompatibilitását.

Kiválasztási szempontok

A kisméretű golyóscsap kiválasztásához többre van szükség, mint a cső méretének megfeleltetésére. Figyelembe kell venni a munkaközeget, a nyomást, a hőmérsékletet, a csatlakozás típusát és a rendelkezésre álló beépítési helyet. A szelep nyomás- és hőmérséklethatárait a beszerelés előtt össze kell hasonlítani a tényleges működési feltételekkel.

Menetes telepítéseknél ellenőrizze, hogy a csővezeték NPT vagy BSP meneteket használ-e. Korlátozott hozzáférésű berendezések esetén ellenőrizze a fogantyú helyzetét és a szelep körüli szabad hézagot. Az üléknek és a tömítőanyagoknak kompatibilisnek kell lenniük a technológiai folyadékkal is, hogy elkerüljük az alkatrészek idő előtti kopását.

Alkalmazási forgatókönyvek

A rozsdamentes acél mini golyósszelep olyan kompakt folyadékrendszerek és berendezések elzárására használható, ahol kisebb szelepelrendezésre van szükség. Tipikus alkalmazások a következők:

Vízellátó és vízelvezető rendszerek

Pneumatikus berendezések és sűrített levegő vezetékek

Műszerek és vizsgáló berendezések

Kisgépek és automatizálási berendezések

Hűtőrendszerek és szűrőegységek

Laboratóriumi és vízvezeték-szerelés

Könnyűipari folyadékkezelő rendszerek

Telepítés és karbantartás

Beszerelés előtt ellenőrizze a szelep méretét, menettípusát, nyomásértékét, hőmérséklet-tartományát és anyagkompatibilitását. Tisztítsa meg a csőmeneteket, és távolítsa el az idegen részecskéket, amelyek befolyásolhatják a csatlakozást vagy a tömítőfelületet. Használjon megfelelő menettömítési módszert a kiválasztott csatlakozáshoz, és kerülje a túlzott meghúzási erőt.

A beszerelés után működtesse a fogantyút a teljes negyedfordulat-tartományban, és ellenőrizze a csatlakozást szivárgásra a rendszer üzembe helyezése során. Karbantartás közben válassza le a szelepet a nyomásforrástól, mielőtt megvizsgálná vagy cserélné a belső alkatrészeket.

Minőség és dokumentáció

A gyártásellenőrzés kiterjedhet méretellenőrzésre, anyagellenőrzésre, összeszerelés-ellenőrzésre és nyomás- vagy tömítési tesztekre a vonatkozó termék- és rendelési követelményeknek megfelelően. A méretek megerősítéséhez és a projekt kiválasztásához termékrajzok és műszaki adatok is rendelkezésre állnak. Szükség esetén anyagdokumentáció és ellenőrzési jegyzőkönyv is rendezhető.

GYIK

Q1: Mire használható a rozsdamentes acél mini golyóscsap?

A Rozsdamentes acél mini golyósszelepfőleg kompakt csővezetékek, berendezések és műszerrendszerek be/ki folyadékszabályozására használják. Alkalmas kompatibilis vízhez, levegőhöz, olajhoz és egyéb ipari közegekhez a megadott nyomás- és hőmérséklet-tartományon belül.

2. kérdés: Mi a különbség az NPT és a BSP szálak között?

Az NPT és a BSP különböző menetszabványok, eltérő menetprofilokkal és specifikációkkal. A szelep menetének meg kell egyeznie a csatlakozó csővel vagy idomgal, ezért a szükséges menetszabványt rendelés előtt meg kell erősíteni.

Q3: Milyen anyagokat használnak a szelephez?

A standard konfiguráció ASTM A351 CF8M (316) a karosszériához, ASTM A182 F316 a golyóhoz és a szárhoz, és az RPTFE (PTFE+15%fv) az üléshez. Egyéb anyagok kérésre rendelkezésre állnak.

Q4: Milyen nyomást és hőmérsékletet képes kezelni a szelep?

A felsorolt ​​maximális nyomás 285 PSI, a hőmérsékleti tartomány -25 ℃ ~ 150 ℃. A tényleges megengedett működési feltételeket meg kell erősíteni a szelep méretének, közegének, hőmérsékletének és az alkalmazandó nyomás-hőmérséklet-értéknek megfelelően.

Q5: Kérhetek termékrajzot a megrendelés előtt?

Igen. Méretrajzok és műszaki specifikációk biztosíthatók a szelep méretének, csatlakozási típusának, beépítési méreteinek és egyéb szükséges paramétereinek megerősítéséhez a gyártás előtt.

6. kérdés: Ellenőrizhető a szelep anyaga?

Igen. Az anyagellenőrzés és a kapcsolódó vizsgálati dokumentáció a szelepkonfiguráció és a rendelési követelmények szerint rendezhető. A vonatkozó ellenőrzési kört a megrendelés leadásakor vissza kell igazolni.

7. kérdés: Különféle anyagok állnak rendelkezésre?

Igen. Más test, golyó, szár, ülék és tömítőanyag kombinációk is megfontolhatóak bizonyos üzemi körülmények között, a szükséges nyomás, hőmérséklet és közeg kompatibilitás függvényében.
