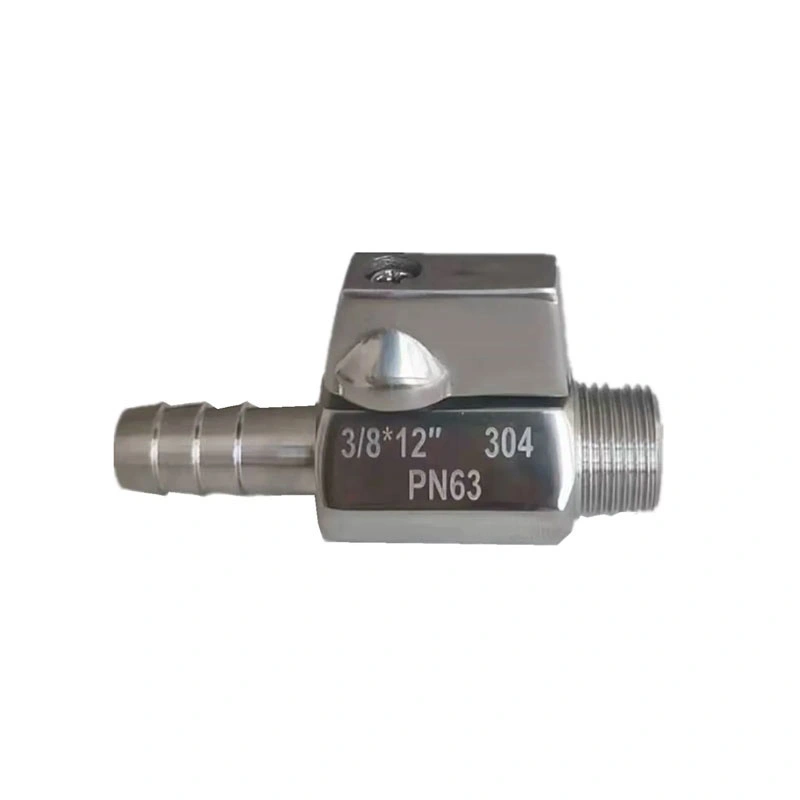

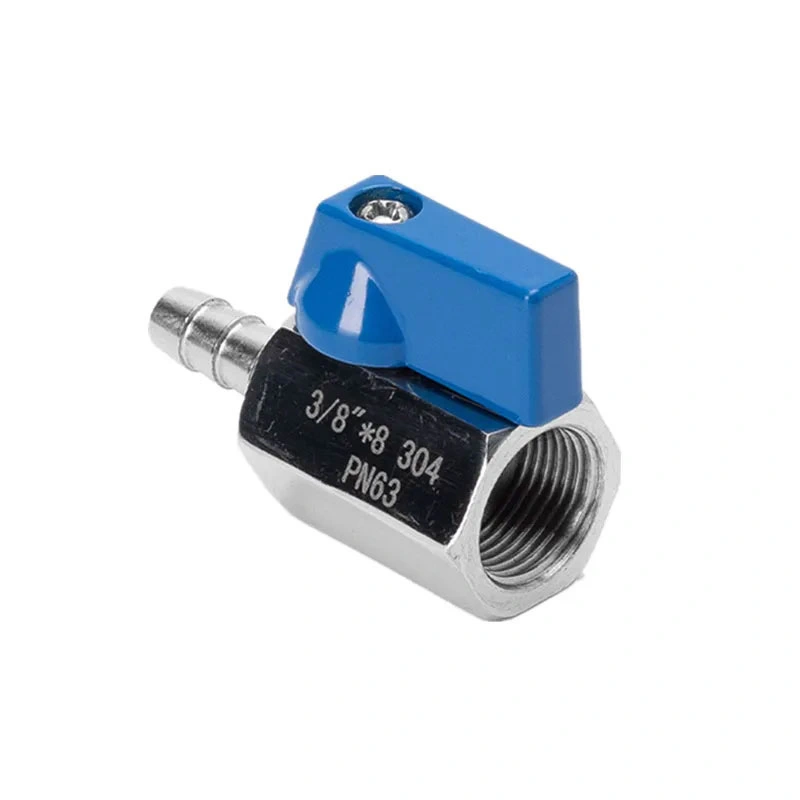

Rozsdamentes acél menetes mellbimbótömlő mini golyósszelep

A kompakt folyadékvezetékekhez gyakran olyan szelepre van szükség, amely korlátozott beépítési helyen képes összekötni a menetes csöveket és a rugalmas tömlőket. A rozsdamentes acél menetes csonktömlő mini golyósszelep egy menetes csatlakozót tömlőcsatlakozással kombinál egy szerelvényben, kényelmes be-/kikapcsolást biztosítva egy negyedfordulatú működési mechanizmuson keresztül. Kompakt konfigurációja alkalmas olyan berendezésekhez és csőelrendezésekhez, ahol korlátozott a hely.

Fő méretek

A termék felépítése és jellemzői

Menetes és tömlőcsatlakozás

A szelep menetes csatlakozást és tömlőcsonkot egyesít egyetlen kompakt egységben. A menetes oldal kompatibilis NPT vagy BSP csőelemekhez csatlakoztatható, míg a csőcsatlakozó oldal megfelelő rugalmas tömlő és bilincs elrendezésre szolgál. A tömlő belső átmérőjét és csatlakozási méreteit beszerelés előtt ellenőrizni kell.

316 Rozsdamentes acél szerkezet

A szeleptest ASTM A351 CF8M (316) szabvány szerint van megadva, a golyóhoz és a szárhoz ASTM A182 F316. Ez a rozsdamentes acél konstrukció olyan alkalmazásokhoz alkalmas, ahol anyagkompatibilitás és korrózióállóság szükséges. A tényleges alkalmasság a munkaközegtől, a koncentrációtól, a hőmérséklettől és egyéb üzemi körülményektől függ.

Negyedéves kikapcsolás

A golyós mechanizmus negyedfordulatnyi nyitási és zárási műveletet biztosít. A fogantyú helyzete jelzi a szelep működési állapotát, lehetővé téve a szelep egyszerű be-/kikapcsolását a kompakt folyadékrendszerekben. Ezt a szelepet inkább elzárásra, mint pontos áramlásszabályozásra tervezték.

RPTFE ülés

A standard ülés RPTFE (PTFE+15%fv). Kiválasztás előtt ellenőrizni kell az ülés anyagát a folyamatközeggel és az üzemi hőmérséklettel. Különböző anyagkombinációk jöhetnek számításba olyan alkalmazásoknál, amelyek meghatározott kémiai vagy hőmérsékleti kompatibilitást igényelnek.

Menet és tömlőcsatlakozás kiválasztása

Az NPT és a BSP különböző menetszabványok, és nem kezelhetők felcserélhetőként. A szelep menetének meg kell egyeznie az illesztéssel vagy a csővezeték csatlakozással. A tömlőcsonk csatlakoztatásakor válasszon kompatibilis belső átmérőjű tömlőt, és használjon a működési feltételeknek megfelelő bilincseket vagy csatlakozási módokat.

Korlátozott térrel rendelkező berendezések esetén ellenőrizze a szelep teljes méretét és a fogantyúk hézagát beszerelés előtt. A tömlőt a szelepcsatlakozás túlzott meghajlítása, csavarodása vagy külső terhelése nélkül kell elvezetni.

Alkalmazási forgatókönyvek

A rozsdamentes acél menetes csonktömlő mini golyósszelep kompakt folyadékvezetékekhez alkalmas, ahol tömlőcsatlakozás és kézi elzárás szükséges. Tipikus alkalmazások a következők:

Tömlő vízellátó és vízelvezető vezetékek

Sűrített levegős és pneumatikus berendezések

Szűrő, hűtő és tisztító berendezések

Szivattyú csatlakozások és lefolyó kimenetek

Mintavételi és laboratóriumi berendezések

Öntöző- és permetezőrendszerek

Könnyűipari folyadékkezelő berendezések

Telepítés és karbantartás

Beszerelés előtt ellenőrizze a szelep méretét, az NPT vagy BSP menettípust, a tömlőcsatlakozás méretét, az üzemi nyomást és a hőmérsékletet. Tisztítsa meg az illeszkedő csatlakozásokat, és győződjön meg arról, hogy a tömítőfelületek szennyeződéstől és idegen részecskéktől mentesek. A menetes csatlakozásokat megfelelő módszerrel kell meghúzni anélkül, hogy a szeleptestet túlzottan meg kellene erősíteni.

A telepítés után ellenőrizze a tömlőcsatlakozást és a menetes csatlakozást a rendszer üzembe helyezésekor. Működtesse a fogantyút a teljes negyedfordulat tartományban, hogy megbizonyosodjon a sima mozgásról. Karbantartás előtt válassza le a szelepet a nyomásforrásról, és engedje el a maradék nyomást a csatlakoztatott vezetékből.

Nyomás és hőmérséklet szempontok

A felsorolt ​​maximális nyomás 285 PSI és a megadott hőmérsékleti tartomány -25 ℃ ~ 150 ℃. Ezeket az értékeket a szelep méretével, a munkaközeggel és az alkalmazandó nyomás-hőmérséklet értékkel együtt kell figyelembe venni. A tényleges működési feltételeket a szelep rendszerbe szerelése előtt meg kell erősíteni.

Műszaki dokumentáció

A méretek megerősítéséhez és a projekt kiválasztásához termékrajzok és műszaki adatok is rendelkezésre állnak. Anyaginformációk, ellenőrzési jegyzőkönyvek és egyéb vonatkozó termékdokumentumok is elrendezhetők a szelepkonfiguráció és a rendelési követelmények szerint.

GYIK

1. kérdés: Mire használható a rozsdamentes acél menetes mellbimbótömlő mini golyósszelep?

A Rozsdamentes acél menetes mellbimbótömlő mini golyósszelepolyan kompakt folyadékrendszerek kézi be/ki vezérlésére használatos, amelyek a menetes csőcsatlakozást rugalmas tömlőcsatlakozással kombinálják. Használható kompatibilis vízzel, levegővel, olajjal és egyéb közegekkel a megadott működési határokon belül.

2. kérdés: Csatlakozhat a szelep közvetlenül egy rugalmas tömlőhöz?

A mellbimbó oldalát úgy tervezték, hogy megfelelő tömlőcsatlakozással és bilincselrendezéssel kompatibilis tömlőhöz csatlakoztassák. A tömlő méretét, belső átmérőjét és csatlakozási módját a szelep méretéhez és működési feltételeihez kell igazítani.

3. kérdés: Rendelkezésre állnak az NPT és a BSP verziók?

Igen. A felsorolt ​​menetszabványok az NPT és a BSP. Megrendeléskor meg kell adni a kívánt menettípust, hogy az illeszkedjen a csatlakozócsőhöz, idomhoz vagy berendezés csatlakozáshoz.

4. kérdés: Alkalmas ez a szelep sűrített levegős rendszerekhez?

Igen, figyelembe vehető kompatibilis sűrített levegős alkalmazásoknál a megadott nyomás- és hőmérséklethatárokon belül. A szelepméretet, a csatlakozási módot és a tömítőanyagokat össze kell hasonlítani a pneumatikus rendszer aktuális követelményeivel.

Q5: Milyen anyagot használnak a szeleptesthez?

A standard test anyaga az ASTM A351 CF8M (316). A golyó és a szár ASTM A182 F316, míg az ülés RPTFE (PTFE+15%fv). Egyéb anyagok kérésre rendelkezésre állnak.

6. kérdés: Kérhetek rajzot a megrendelés előtt?

Igen. Méretrajzok és műszaki adatok a gyártás előtt a szelep méretének, menettípusának, tömlőcsatlakozásának és beépítési méreteinek megerősítésére szolgálhatnak.

7. kérdés: Milyen információkra van szükség a szelep kiválasztásához?

Kérjük, adja meg a kívánt méretet, NPT vagy BSP menetszabványt, tömlőméretet, munkaközeget, nyomást, hőmérsékletet és beépítési követelményeket. Ez az információ segít a megfelelő szelepkonfiguráció megerősítésében.
