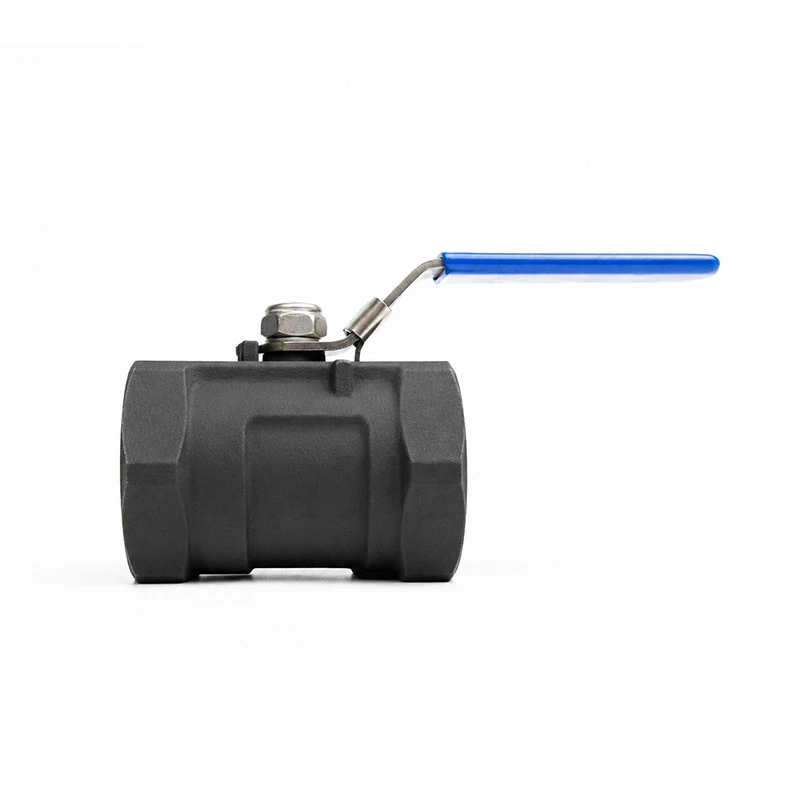

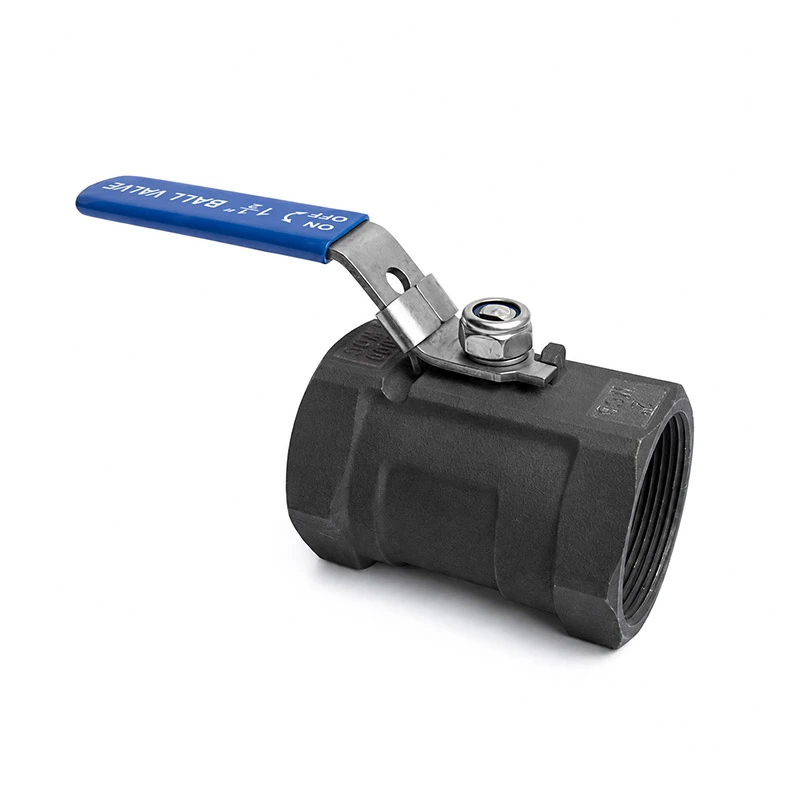

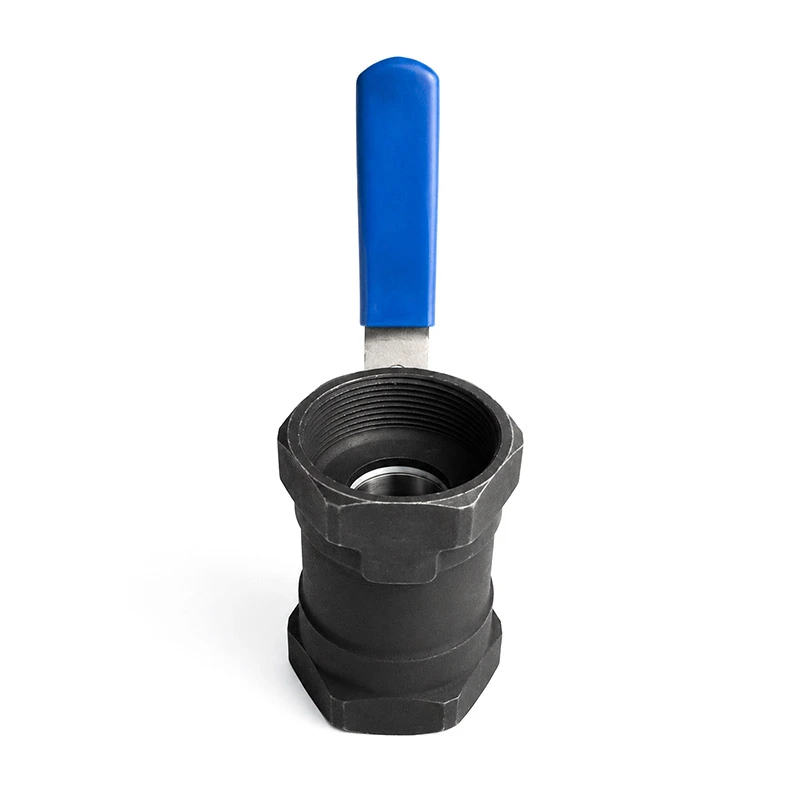

1 db szénacél golyósszelep zárószerkezettel

Az 1 db szénacél golyósszelep zárszerkezettel ötvözi az erős testszerkezetet praktikus reteszelő mechanizmussal, segíti a kezelőket a stabil áramlásszabályozás fenntartásában és csökkenti a helytelen működés kockázatát.

A többrészes szelepszerkezetekhez képest az 1 darabból álló test kialakítása kompakt profilt és kevesebb potenciált kínál külső szivárgási pontok. A szénacél szerkezet kiváló mechanikai szilárdságot és költséghatékonyságot biztosít, Ez a szelep alkalmas általános ipari alkalmazásokra, ahol nincs szükség rozsdamentes acélra.

A termék működési elve

A szelep negyedfordulatú golyós mechanizmust használ a közeg áramlásának szabályozására.

Ha a fogantyút a csővezetékkel párhuzamosan fordítjuk, a golyó furata egy vonalba kerül az áramlási útvonallal, lehetővé téve a közeg átjutni. Ha a fogantyút 90 fokkal elfordítják, a golyó az áramlási irányra merőlegesen elfordul, elzárja az átjárót és elzárja az áramlást.

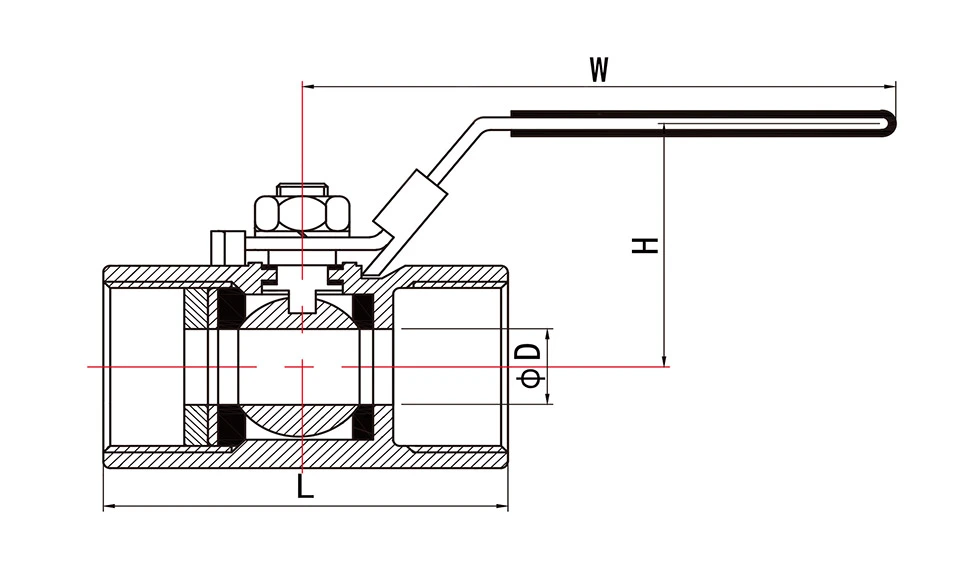

Termékparaméterek

Kv VALUESperdida de carga de 1 bar.across the valve.

Kv = A víz áramlási sebessége köbméterben óránként, amely 1 bar nyomásesést okoz.

* N: Menetvégek az ANSI B 2.1 NPT szerint
* B: Menetvégek a BS21 BSP szerint

Előnyök

1 darabos karosszéria kialakítás

Kompakt szerkezet kevesebb testízülettel, segít csökkenteni a lehetséges szivárgási pontokat.

Szénacél szilárdság

Erős mechanikai teljesítményt biztosít az ipari csővezetékes alkalmazásokhoz.

Zárható fogantyú a biztonsági vezérléshez

Támogatja a biztonságosabb karbantartási eljárásokat.

Megbízható kikapcsolási teljesítmény

A precíziós golyós és tömítőfészek stabil tömítési teljesítményt biztosítanak megfelelő kiválasztása és felszerelése esetén.

Gyors negyedfordulós művelet

Az egyszerű 90 fokos működés gyors nyitást és zárást tesz lehetővé.

A rozsdamentes acél költséghatékony alternatívája

Ideális nem korrozív közegekhez, ahol nagy szilárdság és gazdaságos költség szükséges.

Több konfigurációs lehetőség

Különböző méretekkel, végcsatlakozásokkal, nyomásértékekkel, tömítőanyagokkal és felületkezeléssel kapható az alkalmazási igényeknek megfelelően.

Kiválasztási javaslatok

Amikor 1 db-os szénacél golyósszelepet választ zárószerkezettel, vegye figyelembe a következőket:

Közepes kompatibilitás

Ellenőrizze, hogy a szelep anyaga és tömítőanyaga megfelelő-e a folyadékhoz, például vízhez, olajhoz, gázhoz vagy sűrített levegő.

Nyomásértékelés

Válassza ki a szelepet a tényleges üzemi nyomásnak és a rendszer nyomásosztályának megfelelően.

Üzemi hőmérséklet

Válassza ki a megfelelő ülés- és tömítésanyagokat az üzemi hőmérséklet-tartomány alapján.

Szelep mérete

A megfelelő áramlási kapacitás biztosítása érdekében igazítsa a szelep méretét a csővezeték átmérőjéhez.

Csatlakozás vége

Válassza ki a menetes, karimás, hegesztett vagy testreszabott csatlakozási típusokat a csővezeték kialakításának megfelelően.

Port típusa

A teljes nyílás akkor javasolt, ha kisebb nyomásesésre van szükség. Csökkentett port választható a kompakt telepítéshez és költséghatékonyság.

Zárási követelmény

Ellenőrizze, hogy a szelepet nyitott vagy zárt helyzetben kell-e reteszelni, vagy mindkettőt.

Felületvédelem

Kültéri vagy párás környezetben megfelelő bevonat vagy korróziógátló kezelés javasolt.

Termék-összehasonlítás

Minőség-ellenőrzési folyamat

Minőségellenőrzési folyamatunk célja a stabil teljesítmény és a megbízható szállítás biztosítása.

Nyersanyag vizsgálat

Az anyagminőséget, a megjelenést és a tanúsítványokat a gyártás előtt ellenőrzik.

Méretvizsgálat

A kulcsméretek mérése megmunkálás közben és után történik.

Alkatrészek ellenőrzése

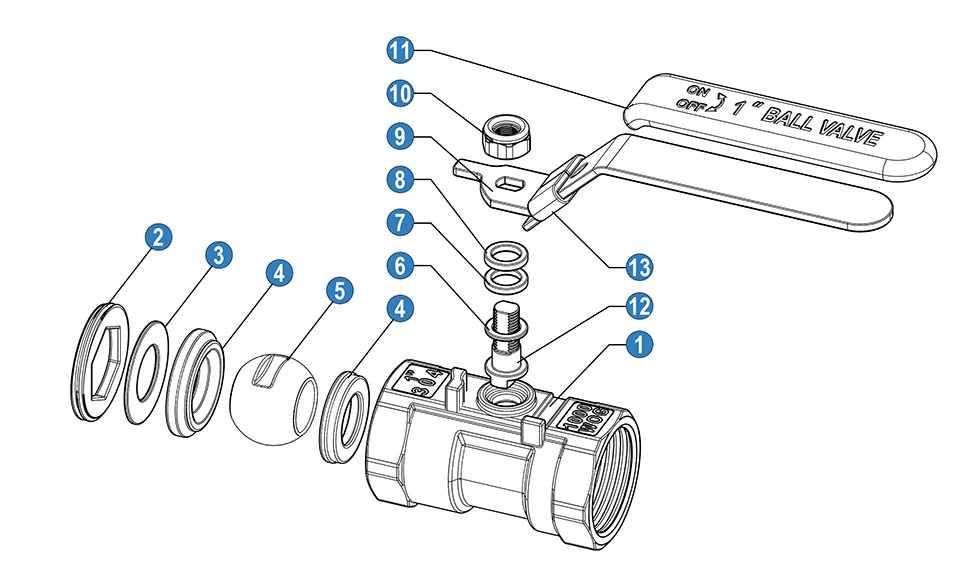

A golyót, a szárat, az üléseket, a tömítéseket és a reteszelő alkatrészeket összeszerelés előtt ellenőrizzük.

Összeszerelési ellenőrzés

A szelep összeszerelése a műszaki követelményeknek megfelelően történik, a fogantyú működését ellenőrizzük.

Nyomásvizsgálat

A héjtesztet és az ülés szivárgástesztjét a vonatkozó szabványoknak vagy a vevői követelményeknek megfelelően kell elvégezni.

Zárási funkció teszt

A zárszerkezet ellenőrzése a zavartalan működés és a biztonságos elhelyezés érdekében.

Felület- és jelölésvizsgálat

A bevonat, a felületkezelés, a termékjelölés és az adattábla adatai ellenőrizve vannak.

Végső ellenőrzés és csomagolás ellenőrzés

Minden szelepet a csomagolás előtt megvizsgálnak, hogy megbizonyosodjanak arról, hogy megfelelnek a rendelési követelményeknek.

Miért válasszon minket

- Tapasztalt ipari szeleptermékek beszállítója
- Stabil minőségellenőrzés az anyagvizsgálattól a végső tesztelésig
- Rugalmas testreszabhatóság méret, nyomás, csatlakozás, tömítőanyag és felületkezelés tekintetében
- OEM márkajelzés, testreszabott csomagolás és projektmegrendelések támogatása
- Gyors válasz árajánlatra, műszaki megerősítésre és értékesítés utáni támogatásra
- Igény szerint kivitelre kész csomagolás és dokumentáció elérhető

GYIK

Q1: Mi az 1 darabos golyóscsap?

Az 1 darabból álló golyóscsap kompakt egyrészes testszerkezetet használ. Kevesebb ízülettel rendelkezik, mint a több darabból álló kivitelben, segít csökkenteni a lehetséges külső szivárgási pontokat.

Q2: What is the purpose of the locking device?

A zárószerkezet lehetővé teszi a fogantyú lakattal történő rögzítését nyitott vagy zárt helyzetben, segítve a megelőzést véletlen működés.

Q3: Milyen közeghez használható ez a szelep?

Általában olyan kompatibilis közegekhez használják, mint a víz, olaj, gáz, sűrített levegő és más nem korrozív folyadékok. Mert korrozív közeg, rozsdamentes acél vagy speciális anyagok javasoltak.

4. kérdés: Reteszelhető a szelep nyitott és zárt helyzetben is?

A fogantyú és a reteszelőlemez kialakításától függően a szelep úgy konfigurálható, hogy a kívánt helyzetben reteszeljen. Kérjük, rendelés előtt erősítse meg a zárolási igényt.

5. kérdés: Milyen csatlakozási típusok állnak rendelkezésre?

A gyakori opciók közé tartoznak a menetes, karimás, hegesztett vagy testreszabott csatlakozások a szelep kialakításától és a szelep kialakításától függően alkalmazás.

6. kérdés: A szénacél alkalmas kültéri használatra?

A szénacél megfelelő bevonattal vagy korróziógátló kezeléssel kültéren is használható. Erősen korrozív hatású környezetre, további védelemre vagy rozsdamentes acélra lehet szükség.

7. kérdés: Milyen információkra van szükség az árajánlathoz?

Kérjük, adja meg a szelep méretét, nyomásértékét, csatlakozási típusát, közegét, üzemi hőmérsékletét, mennyiségét és egyéb különlegességeket követelményeknek.
