1 db golyós szelepek

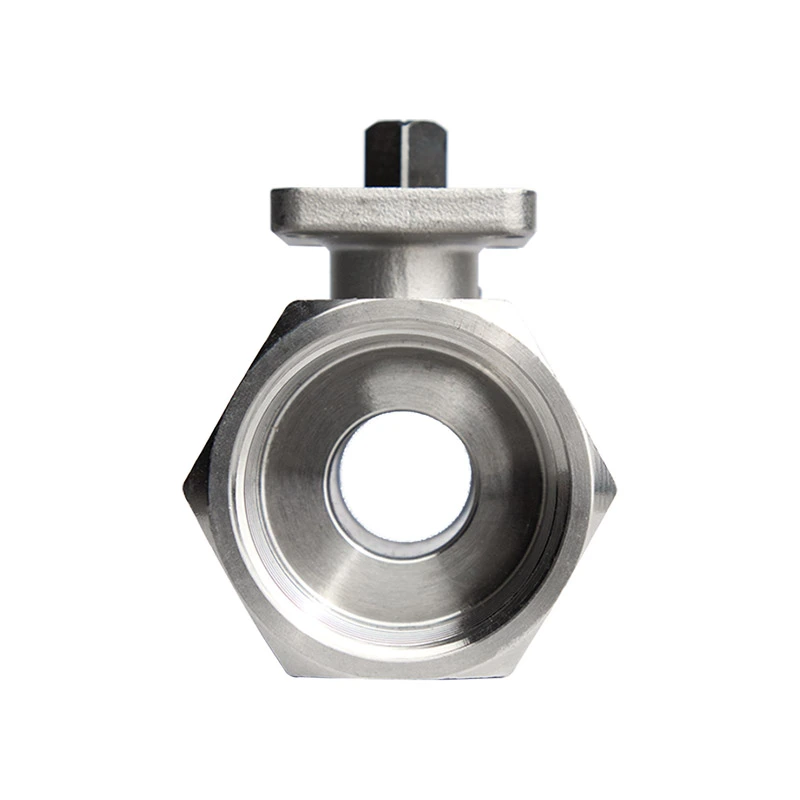

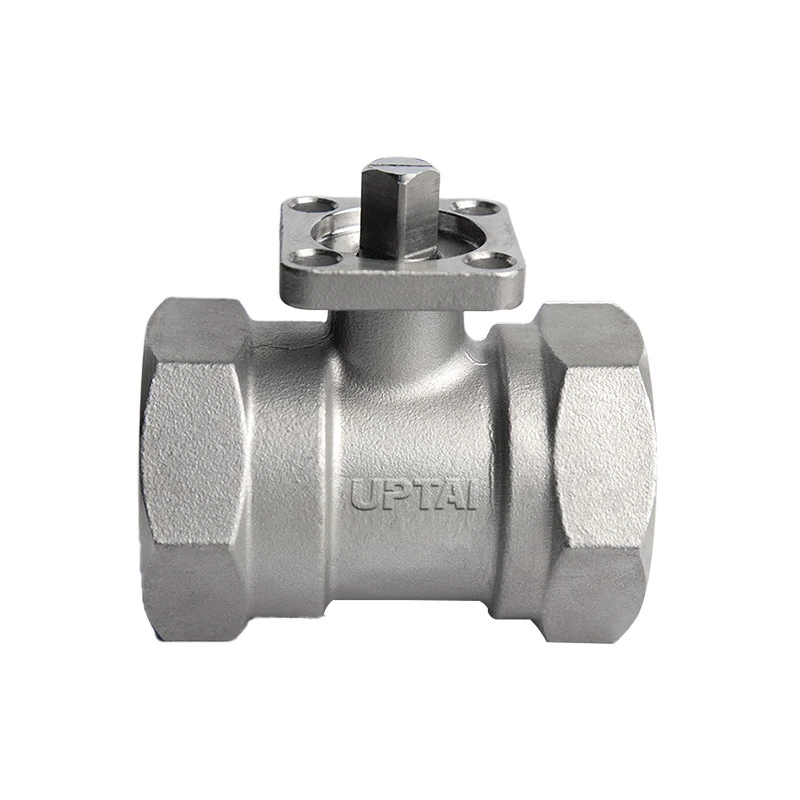

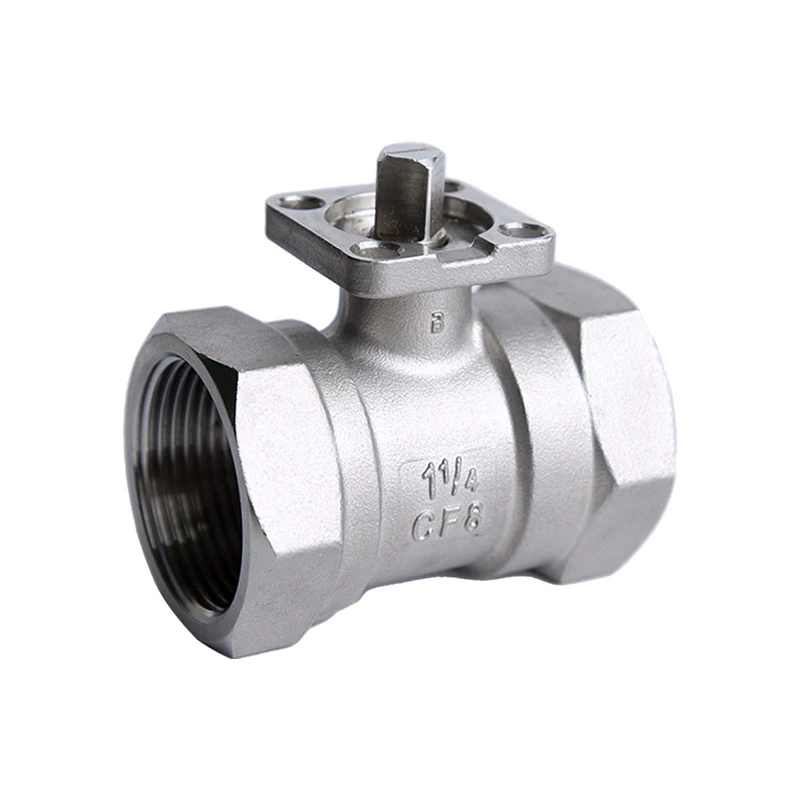

1 db rozsdamentes acél közvetlen rögzítésű golyósszelep
A Shangtai Valve professzionális gyártója az 1PC rozsdamentes acél közvetlen szerelésű golyósszelepeknek, amelyeket olyan alkalmazásokhoz terveztek, amelyek működtetőelemeket vagy egyéb tartozékokat igényelnek. Minden szelepanyagot spektrométerrel teszteltek a nikkel- és krómtartalom ellenőrzésére. 1/2”-tól 2”-ig terjedő méretek állnak rendelkezésre, többféle anyagválasztékkal. Megbízható megoldást nyújt az OEM berendezésgyártók, forgalmazók és ipari folyadékszabályozási projektek számára.
Ha egy hagyományos kézi golyósszelepet működtetővel szerelnek fel, további konzolokra és csatlakozókra lehet szükség. felszereléshez és beállításhoz. Ez bonyolultabbá teheti a telepítést, és további beállítást igényel a között szelep és működtető.
A Shangtai Valve közvetlen szerelésű kialakítása működtetőelem-szerelési interfészt biztosít a szelepen, csökkentve a szükségességet további szerelési alkatrészek. A kompakt szelep-működtető csatlakozás szintén segít a telepítés egyszerűsítésében és biztosítsa a pontos átvitelt.
Ezt az 1 db rozsdamentes acélból készült, közvetlen rögzítésű golyósszelepet a tengerentúli ügyfelek igényei szerint fejlesztették ki a szelepmozgatókkal kompatibilis egyrészes szelep. Shangtai kifejlesztette a szerszámokat és optimalizálta a szelepszerkezetet az alapján ezeket a pályázati követelményeket.
A szelep alkalmas ipari berendezésekhez és automatizált folyadékszabályozó rendszerekhez, ahol egy kompakt szelep ill működtető csatlakoztatása szükséges.
Termékparaméterek
| Fő méretek: | 1/4" - 2" |
| Nyomásosztály: | CL150 |
| Szabványos szál: | NPT, BSP |
| MAX nyomás: | 285 PSI |
| Tervezési és gyártási szabványok: | ASME B16.34 |
| Tesztelés és ellenőrzés: | API598 |
| Különleges kialakítás: | Zárószerkezet, Kifújásgátló szár |
| Nyomás-hőmérséklet értékek: | ASME B16.34 |
| Port típusa: | Csökkentett port |
| Hőmérséklet tartomány: | -25 ℃ ~ 150 ℃ |
| Test anyaga: | ASTM A351 CF8M (316) |
| A labda anyaga: | ASTM A182 F304 |
| A szár anyaga: | ASTM A182 F304 |
| Ülés anyaga: | RPTFE (PTFE+15%fv) |
| Opciók: | Egyéb anyagok kérésre rendelkezésre állnak. |

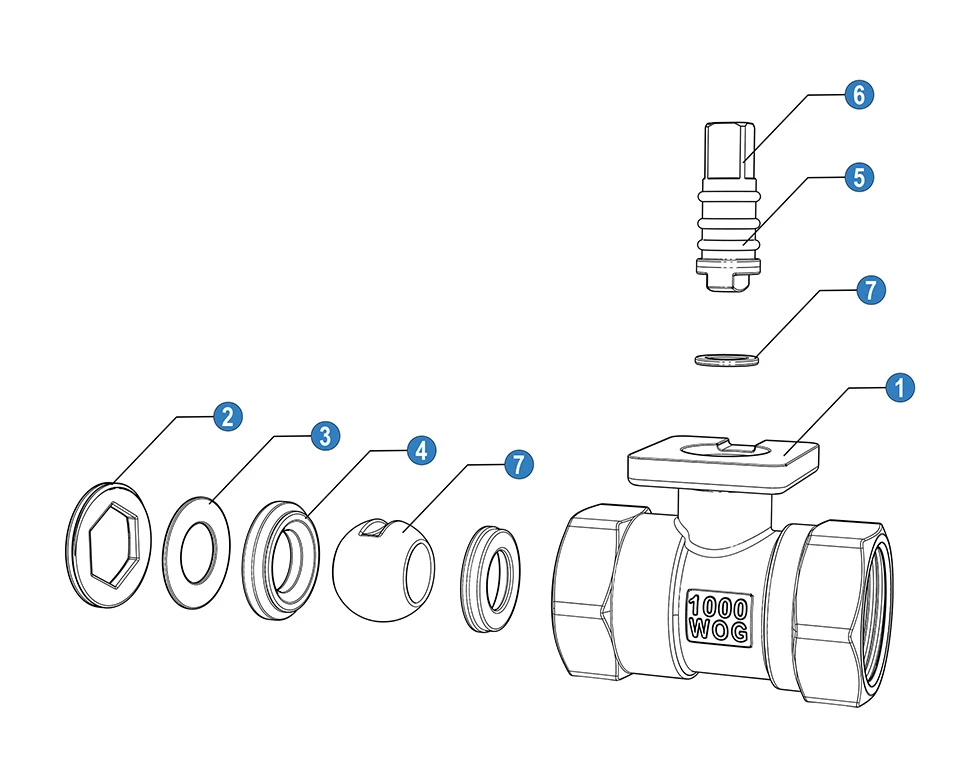

| Nem | Név | Anyag (*N/B) | |
| 1 | Test | SS 316 | SS 304 |
| 2 | Sapka | SS 316 | SS 304 |
| 3 | Mosó | SS 316 | SS 304 |
| 4 | Ball Seat | PTFE | PTFE |
| 5 | O-gyűrű | PTFE | PTFE |
| 6 | Szár | SS 316 | SS 304 |
| 7 | Labda | SS 316 | SS 304 |
| 8 | Súrlódó gyűrű | PTFE | PTFE |
* N: Menetvégek az ANSI B 2.1 NPT szerint
* B: Menetvégek a BS21 BSP szerint

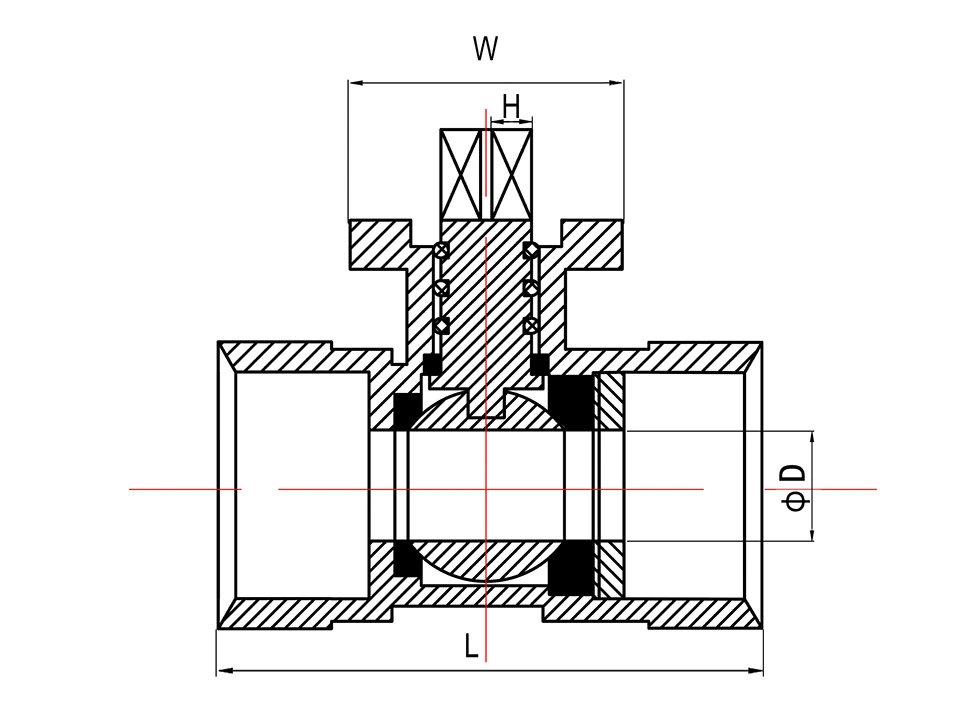

| Méret | Méretek (mm) | |||
| D | W | H | L(+-2) | |
| 1/2" | 25 | 36*36 | 6 | 54.5 |
| 3/4" | 32 | 36*36 | 9 | 59 |
| 1" | 38 | 36*36 | 9 | 72 |
| 1 1/4" | 47.5 | 36*36 | 9 | 76 |
| 2" | 65 | 50*50 | 11 | 97 |
Kv ÉRTÉKEK
Kv = A víz áramlási sebessége köbméterben óránként, amely 1 bar nyomásesést okoz a szelep.
| 1/2" | 3/4" | 1" | 11/4" | 2" |
| 5 | 13 | 28 | 40 | 109 |
Mérnöki előnyök
Integrált aktuátor rögzítési megoldás
A beépített ISO rögzítőplatform lehetővé teszi az aktuátorokhoz való közvetlen csatlakoztatást, csökkentve a külső konzolok szükségességét és a telepítési alkatrészek minimalizálása.
A berendezésgyártók számára ez a következőket jelenti:
- Gyorsabb összeszerelési folyamat
- Tisztább berendezés tervezés
- Alacsonyabb telepítési költség
OEM berendezések gyártásához optimalizálva
A hagyományos kézi golyóscsapokkal ellentétben ez az 1 db rozsdamentes acél közvetlen rögzítésű golyósszelep automatizálással készült az integrációt szem előtt tartva. Segít az OEM-ügyfeleknek olyan kompakt berendezések kifejlesztésében, amelyek kevesebb külső alkatrészt tartalmaznak, és egyszerűbben karbantartási hozzáférés.
Anyagkövethetőség és megbízhatóság
Spektrométeres vizsgálatokat végzünk rozsdamentes acél anyagokon a nikkel- és krómtartalom előzetes ellenőrzésére gyártás, egyenletes anyagteljesítmény biztosítása.
Az elérhető rozsdamentes acél opciók megbízható korrózióállóságot biztosítanak az ipari folyadékalkalmazásokhoz.
Kompakt, egy darabból álló szelepszerkezet
Az egyrészes karosszéria kialakítása:
- Csökkentett szivárgási kockázat
- Egyszerű karbantartás
- Helytakarékos beépítés
Olyan berendezésekhez alkalmas, ahol fontos a beépítési hely és a hosszú távú megbízhatóság.
Precíziós gyártás a stabil működés érdekében
Minden szelep precíziós megmunkálási technológiával készül a pontos méretek, zökkenőmentes működés és megbízható csatlakozási teljesítmény ipari munkakörülmények között.
Tipikus alkalmazások
Automatizált ipari berendezések
Kompakt áramlásszabályozó alkatrészként használják olyan gépekben, amelyek működtető szelepes működést igényelnek.
Folyamatvezérlő rendszerek
Alkalmas ipari csővezetékekhez, ahol automatikus nyitás és zárás szabályozás szükséges.
Vízkezelő berendezések
Alkalmazható automatizált folyadékkezeléssel rendelkező szűrő- és tisztítórendszerekben.
HVAC berendezések
Megbízható áramláskapcsolást és leállítási vezérlést biztosít a HVAC-hoz kapcsolódó rendszerek számára.
Gyógyszerészeti és vegyipari berendezések
Alkalmas rozsdamentes acél szerkezetet és stabil folyadékszabályozást igénylő alkalmazásokhoz.
OEM támogatás a Shangtaitól
A Shangtai Valve testreszabott szelepmegoldásokat kínál globális ügyfelek számára, beleértve:
- Anyagválasztás a munkakörülményeknek megfelelően
- Egyedi méretek és csatlakozási szabványok
- OEM branding támogatás
- Tömeges gyártási képesség
GYIK
Miért válasszon közvetlen szerelésű golyóscsapot a hagyományos golyóscsap helyett?
A közvetlen szerelésű golyóscsapot automatizálási alkalmazásokhoz tervezték. Lehetővé teszi a működtetők közvetlen telepítését, az extra alkatrészek csökkentése és a rendszer összeszerelés egyszerűsítése.
Milyen típusú működtetők szerelhetők erre az 1 db rozsdamentes acél közvetlen rögzítésű golyósszelepre?
A szelep pneumatikus és elektromos hajtóművekkel illeszthető az ISO rögzítőplatformon keresztül.
Alkalmas ez a szelep OEM berendezésekhez?
Igen. Kompakt felépítése és aktuátorkész kialakítása alkalmassá teszi a gépgyártók és az automatizálás számára rendszerintegrátorok.
Hogyan szabályozza a Shangtai Valve az anyagminőséget?
A nyers rozsdamentes acél anyagokat spektrométeres vizsgálattal ellenőrzik az összetétel ellenőrzése és a termelés fenntartása érdekében következetesség.
