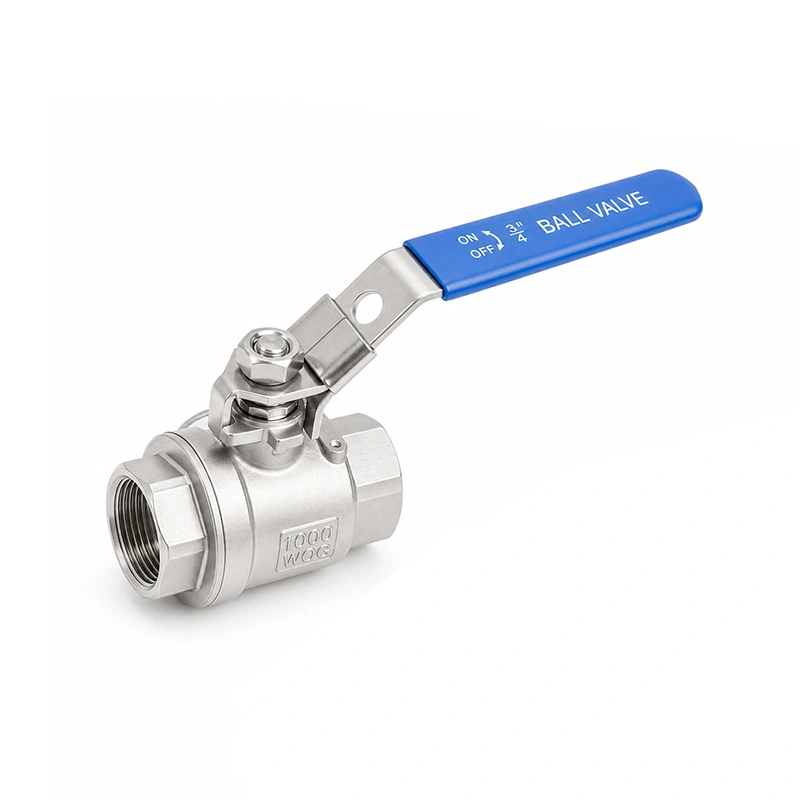

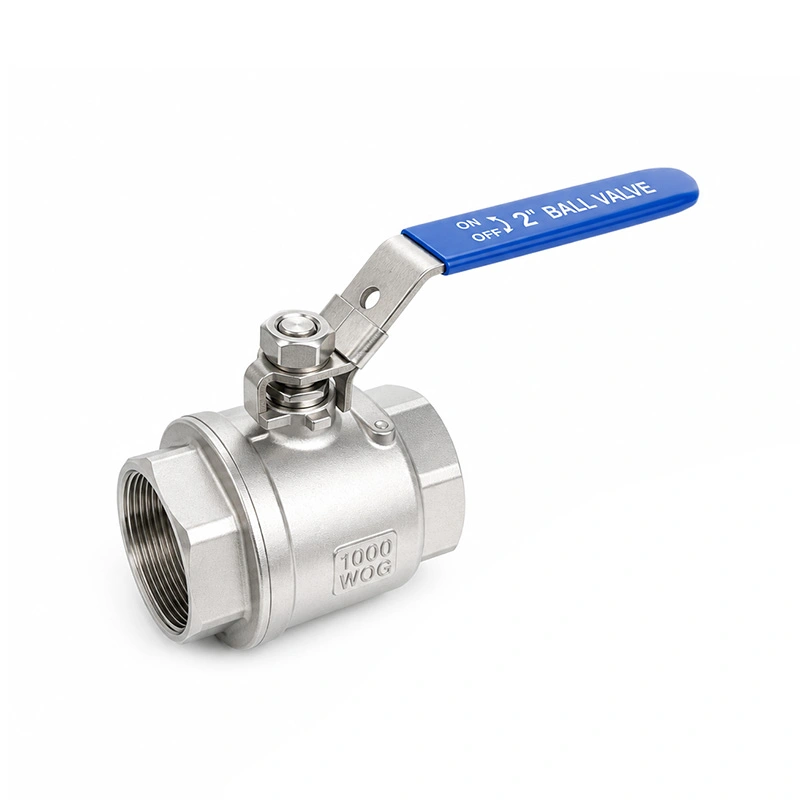

2 db golyós szelepek
2 db golyós szelep reteszelő eszközzel
A Shangtai Valve egy golyósszelep-gyártó Kínában, amely az ipari szelepek tervezésére és gyártására összpontosít. Ha Kínából szerzi be a 2PC-s golyósszelepet zárószerkezettel, akkor a szükséges specifikációk és alkalmazási feltételek alapján tudunk szelepkonfigurációkat biztosítani.
Eddig a Shangtai több mint 300 ügyféllel dolgozott Európában és Amerikában, köztük több mint 50 hosszú távú ügyféllel. Ügyfélkörünk különböző típusú vállalkozásokra terjed ki, a kis műhelyektől az ipari üzemekig.
Támogatjuk a testreszabott szelepkövetelményeket is, beleértve az anyagokat, csatlakozási típusokat és egyéb termékspecifikációkat.
Eddig a Shangtai több mint 300 ügyféllel dolgozott Európában és Amerikában, köztük több mint 50 hosszú távú ügyféllel. Ügyfélkörünk különböző típusú vállalkozásokra terjed ki, a kis műhelyektől az ipari üzemekig.
Támogatjuk a testreszabott szelepkövetelményeket is, beleértve az anyagokat, csatlakozási típusokat és egyéb termékspecifikációkat.

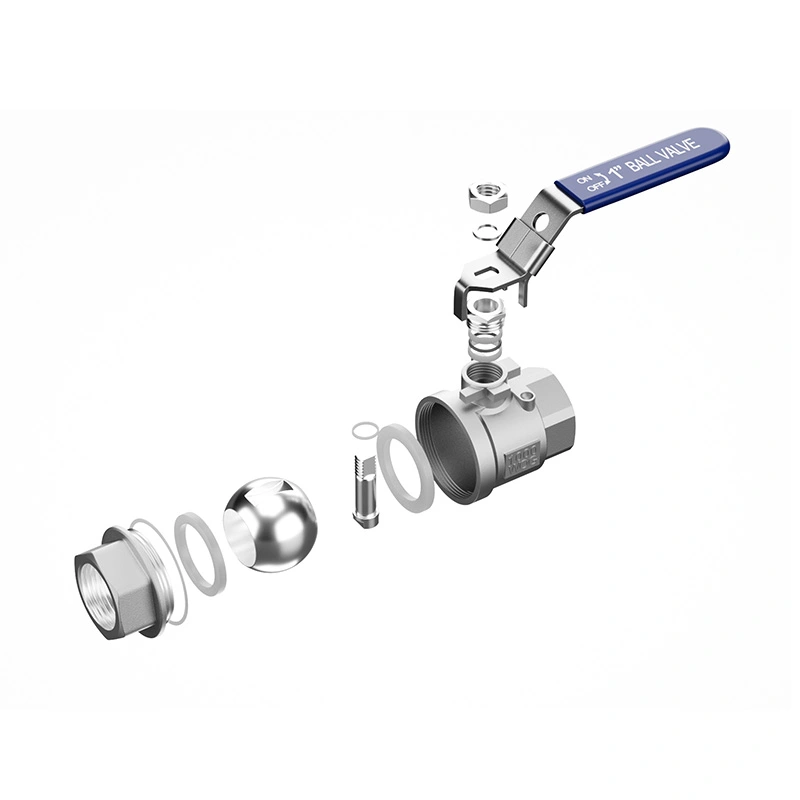

A reteszelő eszközzel ellátott 2 db golyós szelepünk precíziós menetkialakítást alkalmaz az egyszerű telepítés és karbantartás érdekében alkalmas gyakori nyitással és zárással járó munkakörülményekhez és minden típusú ipari folyadékrendszerhez. A kétrészes osztott szerkezetnek köszönhetően a belső tömítőgyűrűk és egyéb alkatrészek egyenként cserélhetők a teljes szelepház cseréje nélkül, meghosszabbítva az élettartamot és csökkentve az üzemeltetési költségeket.
A beépített nyitás-zárás zárószerkezettel ellátott szelep hatékonyan megakadályozza a véletlen működtetést és a berendezés későbbi veszteségei gyakori ciklusok során, így ideális alkatrész a csővezeték-vezérléshez. Mi szállítunk többféle anyagopció, köztük 304 rozsdamentes acél, 316 rozsdamentes acél és szénacél, különböző méretekkel 1/4 hüvelyktől 6 hüvelykig, hogy megfeleljen a csővezeték specifikációinak.
Ez a 2 részből álló zárható golyóscsap nemzetközi tanúsítvánnyal rendelkezik, beleértve az ISO9001 és CE tanúsítványokat, hogy teljes mértékben megfeleljen szigorú minőségi szabványok.
A biztonság az alapvető tervezési elvünk, amely a kifújásgátló szárszerkezetben is tükröződik. Ha prémium minőséget keresel párosítva A költség-versenyképesség mellett ez a szelep őszinte ajánlásunk.
Fő méretek
| Méret | 1/4 hüvelyk - 6 hüvelyk |
| Nyomásosztály | CL150 |
| Szabványos szál | NPT, BSP |
| Max nyomás | 285 PSI |
| Tervezési és gyártási szabványok | ASME B16.34 |
| Tesztelés és ellenőrzés | API598 |
| Különleges kialakítás | Zárószerkezet, Kifújásgátló szár |
| Hőmérséklet tartomány | -25 ℃ ~ 150 ℃ |
| Test anyaga | ASTM A351 CF8M (316) |
| Golyós anyag | ASTM A182 F316 |
| Szár anyaga | ASTM A182 F316 |
| Ülés anyaga | RPTFE (PTFE+15%fv) |
| Opciók | Egyéb anyagok kérésre rendelkezésre állnak. |

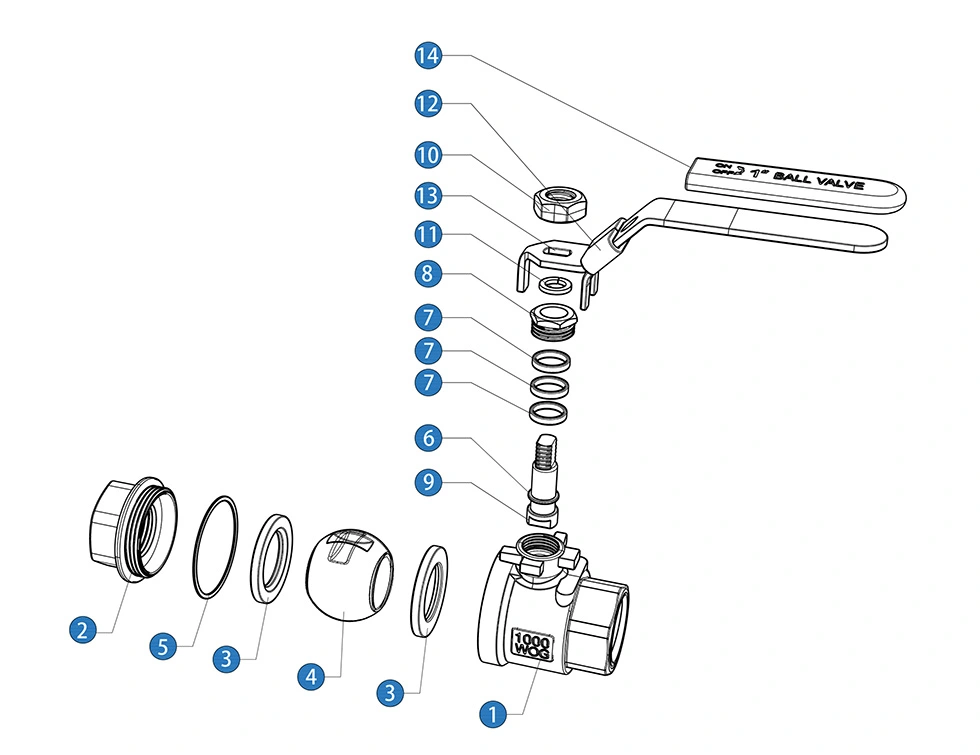

Termékparaméterek
| Nem | Név | Anyag (*N/B) | |
| 1 | Test | SS 316 | SS 304 |
| 2 | Sapka | SS 316 | SS 304 |
| 3 | Ball Seat | PTFE | PTFE |
| 4 | Labda | SS 316 | SS 304 |
| 5 | Tömítés | PTFE | PTFE |
| 6 | Súrlódó gyűrű | PTFE | PTFE |
| 7 | Szár pakolás | PTFE | PTFE |
| 8 | Mirigy | SS 316 | SS 304 |
| 9 | Szár | SS 316 | SS 304 |
| 10 | Dió | SS 304 | SS 304 |
| 11 | Rugós alátét | SS 304 | SS 304 |
| 12 | Záróeszköz | SS 304 | SS 304 |
| 13 | Fogantyú | SS | SS |
| 14 | Fogantyú hüvely | PVC | PVC |
* N: Menetvégek az ANSI B 2.1 NPT szerint
* B: Menetvégek a BS21 BSP szerint

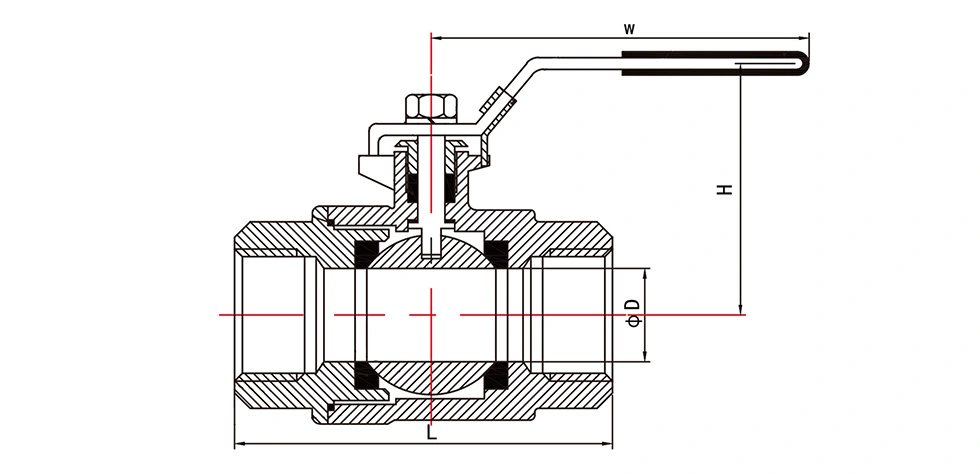

Általános méretek:
| Méret | Méretek (mm) | Súly (g) | |||
| D | W | H | L(+-2) | ||
| 1/4" | 8 | 102 | 54 | 52 | 0.22 |
| 3/8" | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 11/4" | 32 | 126 | 77 | 81 | 0.82 |
| 11/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| 21/2" | 63 | 230 | 125 | 150 | 3.5 |
| 3" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
Kv ÉRTÉKEK
Kv (m3/h) = A víz áramlási sebessége köbméterben óránként, amely 1 bar nyomásesést okoz a szelepen
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
| 6 | 10 | 24 | 43 | 83 | 130 | 205 | 340 | 520 | 1100 | 1820 |
Előnyök
Ez a golyóscsap tökéletesen alkalmas olyan gyártósorokhoz, amelyek rövid állásidőt tesznek lehetővé a rutin karbantartáshoz.
A 2-részes zárható golyóscsapok előnyei az 1-részes golyóscsapokkal szemben
A teljes furatú kialakítás minimális áramlási ellenállást biztosít
Változatos végcsatlakozási lehetőségek a munkakörülmények széles skálájához
Nagynyomású névleges modellek elérhetők kiváló maximális nyomáskapacitással
A 2 részes zárható golyóscsapok előnyei a 3 részes golyóscsapokkal szemben
Nagy kész készlet és rövidebb gyártási határidők
Versenyképesebb ár a tömeges nagykereskedelmi rendeléseknél
Miért válassza a Shangtai-t?
Teljes tanúsítványok
Szelepeink az ASME B16.34 szabványok szerint készülnek, és több mag tanúsítvánnyal rendelkeznek, beleértve ISO9001 és CE.
Nagyobb teherbírású termékkialakítás
Szelepeink több anyagot és vastagabb házfalakat használnak, mint sok szokásos piaci termék.
Gyors válasz
Technikai munkatársaink a nap 24 órájában készenlétben állnak. Sürgős problémák esetén forduljon hozzánk bármikor.
Gyors globális kiszállítás
A szállítás csak a gyártás befejezése után történik, és minden teszt megfelel a vonatkozó szabványoknak. Egy jól bevált logisztikai rendszer biztosítja a gyors szállítást világszerte.
GYIK
Mi ennek a gömbcsapnak a maximális nyomásértéke?
A maximális nyomásérték 6,3 MPa.
Mennyi ennek a golyóscsapnak a maximális hőállósága?
A maximális hőállóság 280°C, a szelep anyagától és működési körülményeitől függően.
Milyen típusú csomagolást használnak a szelepekhez?
Minden szelep vastag, hullámos belső kartondobozba van csomagolva, külső csomagolásként rétegelt lemez tokkal. védelem a szállítás során.
Felszerelhető-e függőlegesen egy 2PC-s golyóscsap reteszelő eszközzel?
Igen. A golyóscsapokat általában vízszintesen vagy függőlegesen lehet beépíteni, beleértve a szárral felfelé, ill lefelé, feltéve, hogy a telepítés megfelel a szelepnek és a működési feltételeknek. A működtető vagy a fogantyú működéshez is hozzáférhetőnek kell maradnia.
Mi az a kifújásgátló szár a golyóscsapban?
A kifújásgátló szárat úgy tervezték, hogy megakadályozza, hogy a szelepszár belső részek kilökjék a szeleptestből. nyomást. Ez a kialakítás további biztonságot nyújt a nagynyomású folyadékszabályozási alkalmazásokhoz.
Garancia jár a szelepekre?
A Shangtai 1 év garanciát és teljes élettartamra szóló műszaki támogatást biztosít a jótállási időszak lejárta után.
Van-e minimális rendelési mennyiség (MOQ)?
A MOQ a szelepmodelltől és a rendelési követelményektől függően változik. Kérjük, forduljon hozzánk konkrét MOQ információért.
