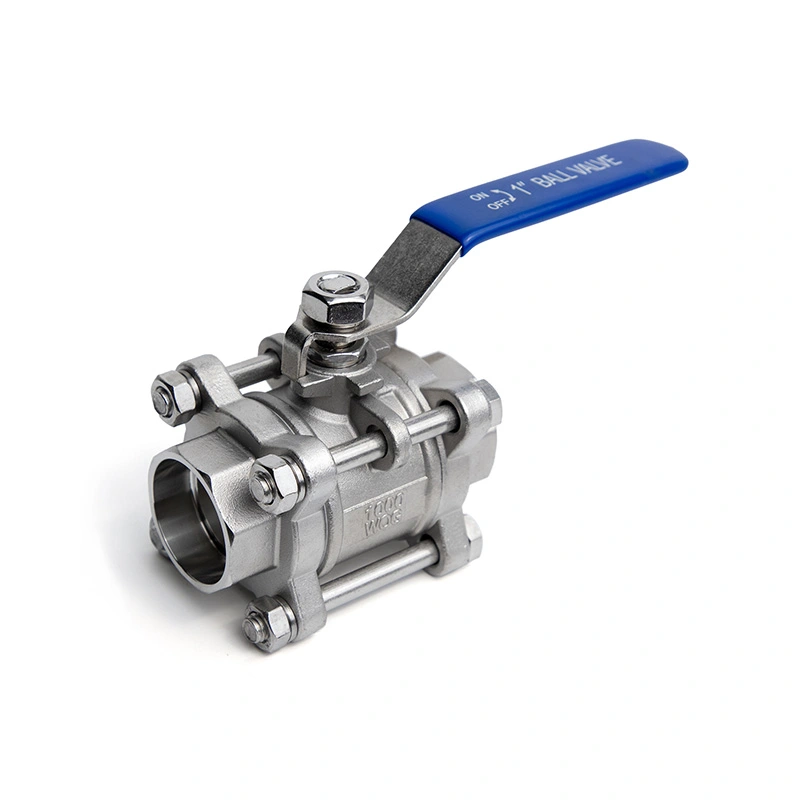

3 db foglalattal hegesztett végű rozsdamentes acél golyósszelep

A 3PC dugós hegesztett végű, rozsdamentes acél golyósszelep a háromrészes rozsdamentes acél testet dugaljhegesztett végekkel kombinálja a kompakt, állandó csővezeték-csatlakozások érdekében. Az osztott test felépítése lehetővé teszi a belső tömítések és más szervizelhető alkatrészek elérését a szelep leválasztása és nyomásmentesítése után. A teljes nyílású áramlási járat támogatja az alacsony áramlási ellenállást, míg a golyós-üléses kialakítás kétirányú elzárást biztosít a kompatibilis folyadékok számára. Alkalmas nagynyomású csővezetékekhez olaj- és gázipari, vegyipari, vízkezelési és egyéb ipari rendszerekben.

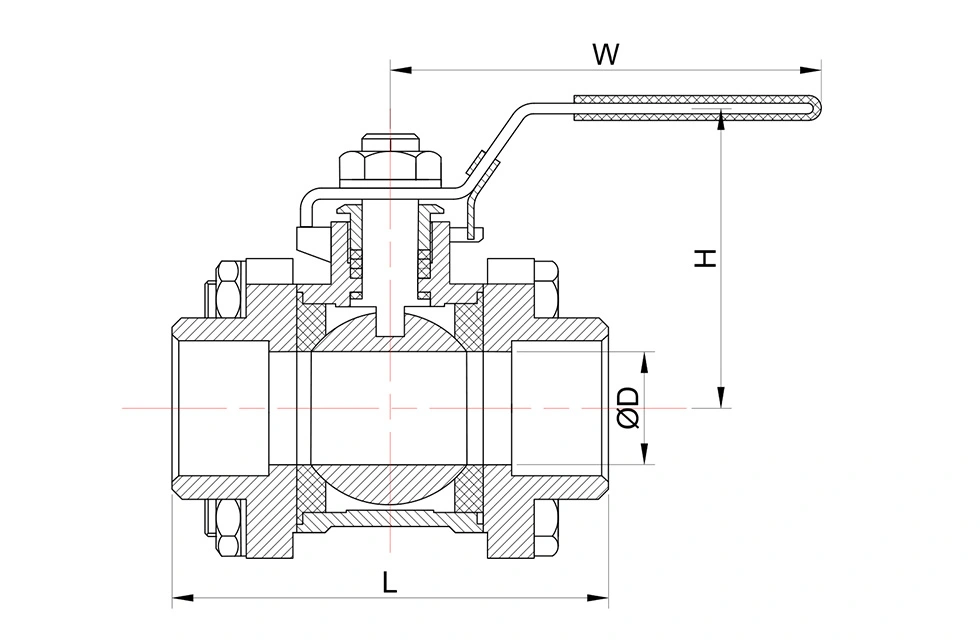

Fő méretek

* N: Menetvégek az ANSl B 2.1 NPT szerint
* B: Menetvégek a BS21 BSP szerint

KvÉRTÉKEK

Kv (m3/h) = A víz áramlási sebessége köbméterben óránként, amely 1 bar nyomásesést okoz a szelepen.

Szelepfunkciók és főbb jellemzők

1. Dugós hegesztési csatlakozás

A dugós varratvégek a megadott csatlakozási méretekre vannak megmunkálva a hegesztett beépítéshez, kompatibilis csővezetékekkel. Ezt a csatlakozást általában kis furatú ipari vonalakon használják, ahol állandó cső-szelep csatlakozásra van szükség. A hegesztésnek követnie kell a vonatkozó csőtechnikai előírásokat és eljárást.

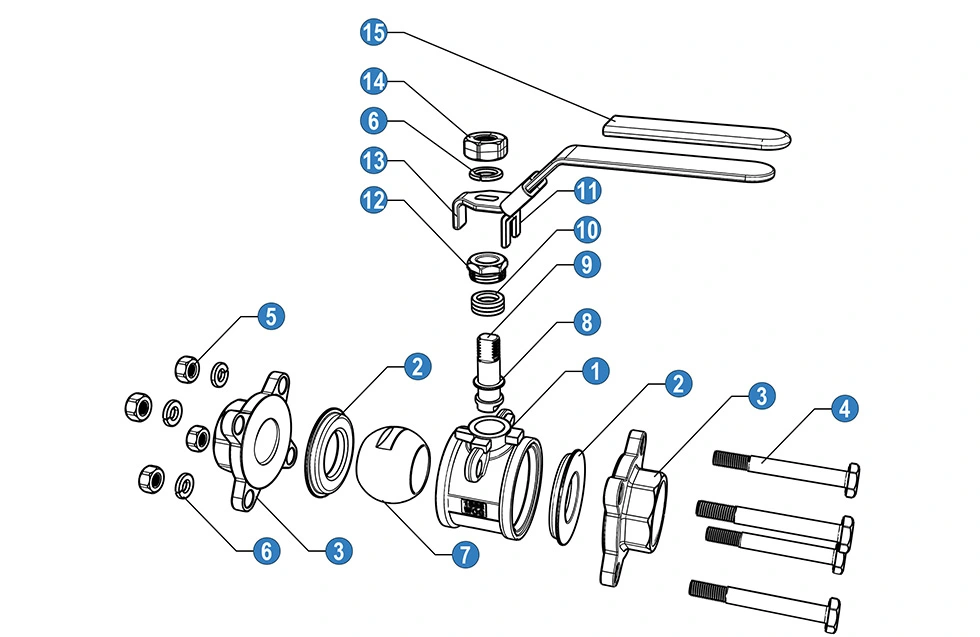

2. Háromrészes test

A háromrészes csavarozott test lehetővé teszi a hozzáférést a szelep belső alkatrészeihez, miután a csővezetéket leválasztották és nyomásmentesítették. A tömítések és egyéb javítható alkatrészek a teljes szelepegység cseréje nélkül ellenőrizhetők vagy cserélhetők.

3. Golyó és ülés tömítése

A golyó az üléshez képest elfordulva nyitja vagy zárja az áramlási járatot. A szelep mindkét áramlási irányban elzárást biztosít, ha a kiválasztott ülék és tömítőanyagok megfelelnek az üzemi feltételeknek. Az áramlási járat azt is lehetővé teszi, hogy a folyadék korlátozottan akadályozottan áthaladjon a szelepen, amikor teljesen nyitva van.

4. Rozsdamentes acél konstrukció

A rozsdamentes acél szerkezet kompatibilis vízzel, olajjal, gázzal és vegyi anyagokkal kapcsolatos alkalmazásokhoz áll rendelkezésre. Az anyagválasztásnál figyelembe kell venni a folyadék összetételét, koncentrációját, üzemi hőmérsékletét, nyomását és korróziós viszonyait.

Shangtairól

Shangtai székhelye Wenzhouban, Zhejiangban (Kína) található, és ipari szelepeket gyárt hazai és exportpiacok számára. Gyártási tevékenységei kiterjednek a megmunkálásra, a szelepszerelésre, a nyomáspróbára, az ellenőrzésre és a termékjelölésre.

A minőségirányítási rendszer ISO 9001 tanúsítvánnyal rendelkezik, és a vonatkozó termékekhez CE dokumentáció is rendelkezésre áll. Az ellenőrzés magában foglalhatja a beérkező anyagok ellenőrzését, a folyamat közbeni ellenőrzést, a kész szelepellenőrzést és a szállítás előtti ellenőrzéseket a rendelési követelményeknek megfelelően.

A hegesztett golyóscsapokhoz különböző csatlakozási konfigurációk szállíthatók a szükséges méreteknek és a vonatkozó szabványoknak megfelelően. Különleges igényekhez A és B típusú dugaszolós varrat konfigurációk állnak rendelkezésre, a csatlakozási méreteket a gyártás előtt meg kell erősíteni.

GYIK

1. Mi a különbség a hegesztett és a menetes csatlakozások között?

A dugós varratú csatlakozások hegesztett kötést használnak a szelep és a cső között, míg a menetes csatlakozások a megfelelő csőmeneteken alapulnak. A dugós hegesztési végeket általában kis furatú csővezetékekhez írják elő, ahol állandó hegesztett csatlakozás szükséges. A megfelelő csatlakozás a csővezeték szabványától, a nyomástól, a hőmérséklettől és a telepítési követelményektől függ.

2. Rendelkezésre állnak különböző dugaszolható hegesztési konfigurációk?

Igen. Különböző dugós-hegesztési konfigurációk szállíthatók a szükséges méreteknek és a vonatkozó csővezeték-szabványoknak megfelelően. A csatlakozás típusát és a méretre vonatkozó követelményeket a gyártás előtt meg kell erősíteni, különösen a csereszelepek és az exportprojektek esetében.

3. Nyitható a szelep belső karbantartáshoz?

Igen. A három részből álló test a csővezeték leválasztása és nyomásmentesítése után szétválasztható, lehetővé téve a belső tömítések és egyéb szervizelhető alkatrészek ellenőrzését vagy cseréjét. A szelepet nem szabad szétszerelni, amíg a csővezeték nyomás alatt van.

4. Milyen dokumentumok érhetők el a szeleppel?

Az alkalmazható konfigurációkhoz ISO 9001 és CE dokumentáció is biztosítható. Anyagdokumentáció, vizsgálati jegyzőkönyvek, vizsgálati jegyzőkönyvek és termékrajzok is szállíthatók a megrendelés és a projekt követelményei szerint.

5. Milyen alkalmazások alkalmasak egy 3PC-s, aljzattal hegesztett végű rozsdamentes acél golyósszelephez?

A szelep használható olaj- és gázipari, petrolkémiai, vegyipari, vízkezelési, energiatermelési és általános ipari csővezetékek kompatibilis folyadékaihoz. Az anyagot, az üléket és a tömítőelemeket az aktuális közegnek, nyomásnak és hőmérsékletnek megfelelően kell kiválasztani.

6. Milyen információk szükségesek a szelep kiválasztásához?

A legfontosabb információk közé tartozik a szelep mérete, nyomásértéke, hüvelyhegesztési méretei, munkaközeg, üzemi nyomás, hőmérséklet, test és tömítőanyagok, mennyiség és az alkalmazandó szabványok. Csereprojekteknél a meglévő szeleprajzok vagy méretinformációk is megadhatók megerősítésként.
