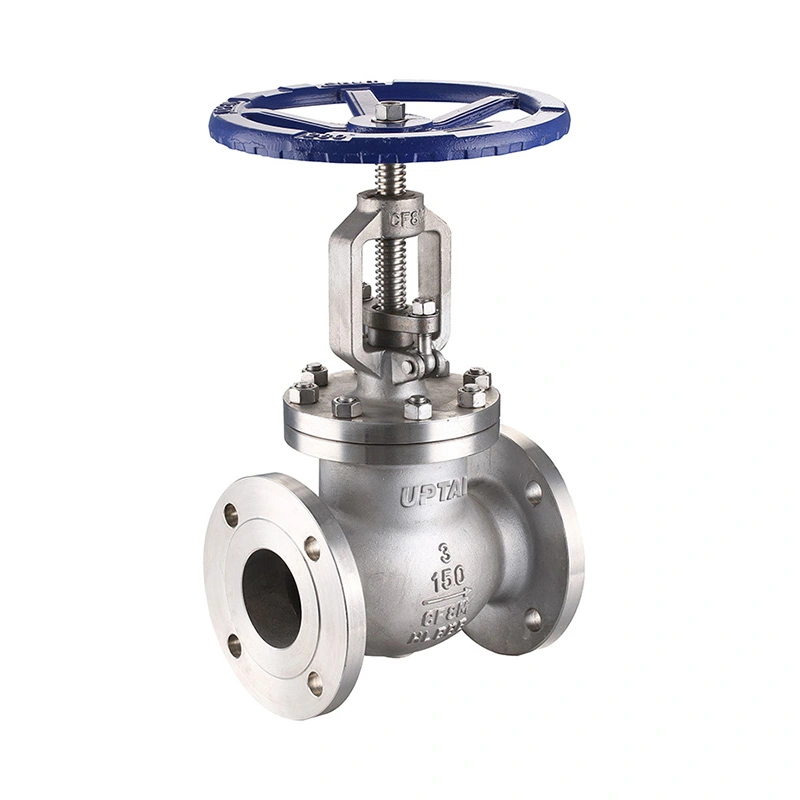

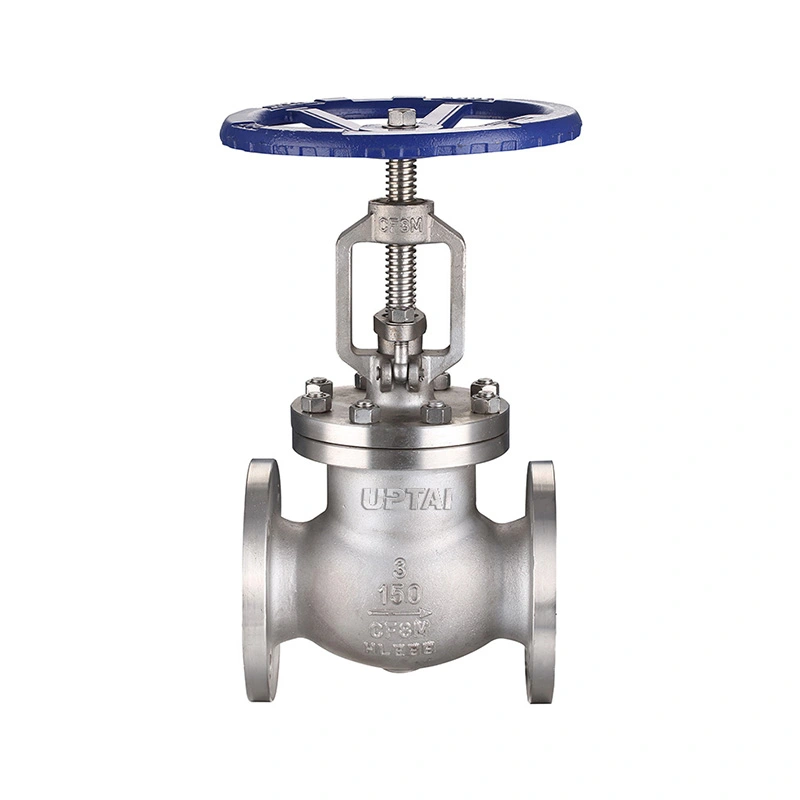

150-es osztályú kovácsolt rozsdamentes acél karimás gömbszelep

A Class 150 kovácsolt rozsdamentes acél karimás gömbszelep egy kovácsolt rozsdamentes acél gömbszelep ipari csővezetékekhez és technológiai berendezésekhez. Lineárisan mozgó tárcsát használ elzáráshoz és áramlásszabályozáshoz, RF-kompatibilis karimás végekkel és kézikerékkel. A szelep 1/2"-tól 2"-ig terjedő méretben, F304 és F316 anyagválasztékkal kapható.

A kovácsolt test, tárcsa, szár és ülés anyaga a munkaközeg, a nyomás és a hőmérséklet szerint választható. A szelepspecifikáció tartalmazza a NACE MR0175 / ISO 15156 követelményeit is a vonatkozó üzemi feltételekre.

Fő méretek

Építési és szolgáltatási feltételek

A szelepház ASTM A182 F304 vagy F316 kovácsolt rozsdamentes acélból készül. A tárcsa a szelep tengelye mentén mozog, és az üléshez csapódik. A kézikerék elforgatása megváltoztatja a tárcsa helyzetét, lehetővé téve a szelep használatát elzárásra vagy szabályozott áramlásszabályozásra.

A lemez ASTM A182 F304 vagy ASTM A182 F316 változatban kapható, STL#6 opcióval a specifikációban felsoroltak szerint. A szár és az ülés F304 vagy F316 kivitelben kapható. Az anyag kiválasztásánál figyelembe kell venni a technológiai folyadékot, a koncentrációt, az üzemi hőmérsékletet és a korróziós körülményeket.

A szelep CL150 besorolású, és 285 PSI maximális üzemi nyomással. A megadott hőmérsékleti tartomány -29 ℃ + 425 ℃. A tényleges megengedett nyomást össze kell hasonlítani az üzemi hőmérsékleten érvényes nyomás-hőmérséklet értékkel.

Karimás csatlakozás és alkalmazások

A 150-es osztályú kovácsolt rozsdamentes acél karimás gömbszelep RF-kompatibilis karimás végeket használ az ASME B16.5 csatlakozási szabványhoz. A karimás csatlakozás lehetővé teszi, hogy a szelepet a megfelelő csővezeték karimához csavarozzák, és eltávolítsák, ha ellenőrzésre vagy karbantartásra van szükség.

Beszerelés előtt ellenőrizze a karima méretét, a nyomásosztályt, a tömítést, a csavarozást és a homlokméretet. A csővezetéket megfelelően kell beállítani, hogy elkerüljük a szelepcsatlakozás túlzott mechanikai terhelését.

A szelep használható olaj- és gázipari, petrolkémiai, vegyipari feldolgozásban, ipari közművekben és egyéb csőrendszerekben, ahol rozsdamentes acél konstrukció és kézi áramlásszabályozás szükséges. Megfelelő közeg lehet víz, gőz, levegő, olaj és kompatibilis technológiai folyadékok a megadott nyomáson, hőmérsékleten és anyaghatárokon belül.

A gömbszelepek nyomásesése általában nagyobb, mint az egyenes átmenő szigetelőszelepeknél a belső áramlási út miatt. Ahol a szelepet folyamatos áramlásszabályozásra használják, a méretezés során figyelembe kell venni a szükséges áramlási sebességet, nyomásesést és működési gyakoriságot.

Kiválasztás, tesztelés és GYIK

Rendeléskor adja meg a szelep méretét, nyomásosztályát, karimaszabványát, közegét, üzemi nyomását, hőmérsékletét, test- és díszítőanyagait, mennyiségét és az esetleges speciális ellenőrzési vagy dokumentációs követelményeket. Csere alkalmazások esetén a meglévő szeleprajzok, adattábla információk vagy szemtől szembe méretek használhatók a konfiguráció megerősítéséhez.

A specifikáció az API 602-t a tervezéshez és a gyártáshoz, az ASME B16.10-et a szemtől szembeni méretekhez, az ASME B16.34-et a nyomás-hőmérséklet-értékekhez és az API 598-at a teszteléshez és ellenőrzéshez sorolja fel. Az ellenőrzés magában foglalhatja az anyagellenőrzést, a méretellenőrzést, a héjvizsgálatot, az ülés szivárgásvizsgálatát és a végső működési ellenőrzést a vonatkozó követelményeknek megfelelően.

A Shangtai ipari szelepeket gyárt Wenzhouban, Zhejiangban, Kínában. A gyártás kiterjed a megmunkálásra, összeszerelésre, tesztelésre és ellenőrzésre, a termékdokumentáció a rendelési követelményeknek megfelelően rendelkezésre áll.

1. Mire használható a kovácsolt rozsdamentes acél gömbszelep?

A kovácsolt rozsdamentes acél gömbszelepet kézi elzáráshoz és áramlásszabályozáshoz használják. A tárcsa lineáris mozgása lehetővé teszi a nyílás beállítását a kívánt áramlási viszonyoknak megfelelően.

2. Mi a különbség a gömbszelep és a tolózár között?

A gömbszelep egy tárcsát használ, amely az ülés felé mozog, és alkalmas elzárásra és áramlásszabályozásra is. A tolózár függőlegesen mozgó kaput használ, és általában teljesen nyitott vagy teljesen zárt szigetelési szolgáltatásra használják.

3. Kiválaszthatók az F304 és F316 anyagok?

Igen. A specifikáció felsorolja az ASTM A182 F304 és F316 opciókat a karosszériához, a szárhoz és az üléshez. A megfelelő anyagot a közegnek, a hőmérsékletnek és a korróziós feltételeknek megfelelően kell kiválasztani.

4. Milyen információk szükségesek a szelep kiválasztásához?

A legfontosabb információk közé tartozik a szelep mérete, nyomásosztálya, karima szabvány, közeg, üzemi nyomás, hőmérséklet, anyagkövetelmények és minden NACE vagy ellenőrzési követelmény. Meglévő rajzok is rendelkezésre állnak a csereszelep megerősítéséhez.

5. Lehet-e más anyagokat szállítani?

Igen. Egyéb anyagok kérésre rendelkezésre állnak. A szükséges anyagkombinációt a szolgáltatási közegnek, az üzemeltetési feltételeknek és a vonatkozó projektspecifikációknak megfelelően meg kell erősíteni.

6. Mi a feladata a karimás csatlakozásnak?

A karimás csatlakozás lehetővé teszi a szelep hozzácsavarozását a megfelelő csővezeték-peremekhez. Lehetővé teszi a szelep eltávolítását a csővezetékből ellenőrzés vagy karbantartás céljából a cső elvágása nélkül.

7. Mi az a 150-es osztályú kovácsolt rozsdamentes acél karimás gömbszelep?

A kovácsolt rozsdamentes acél szeleptestet 150-es osztályú karimás végekkel és egy gömbszelepes tárcsaszerkezettel kombinálja. A megadott nyomás-, hőmérséklet- és anyaghatárokon belüli kompatibilis ipari folyadékokhoz készült.
