Kovácsolt szénacél tolózár 800LB

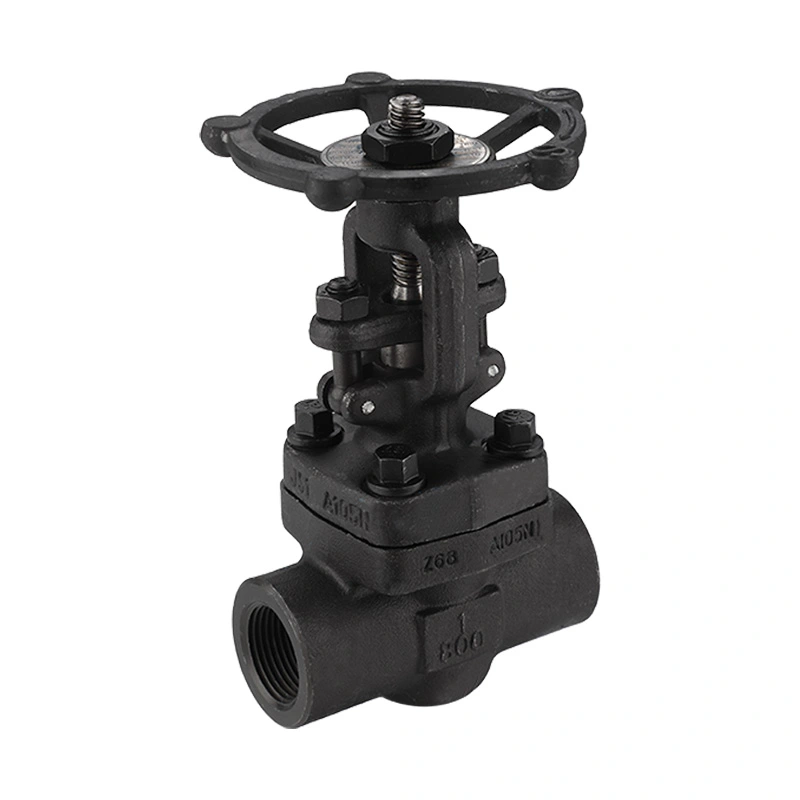

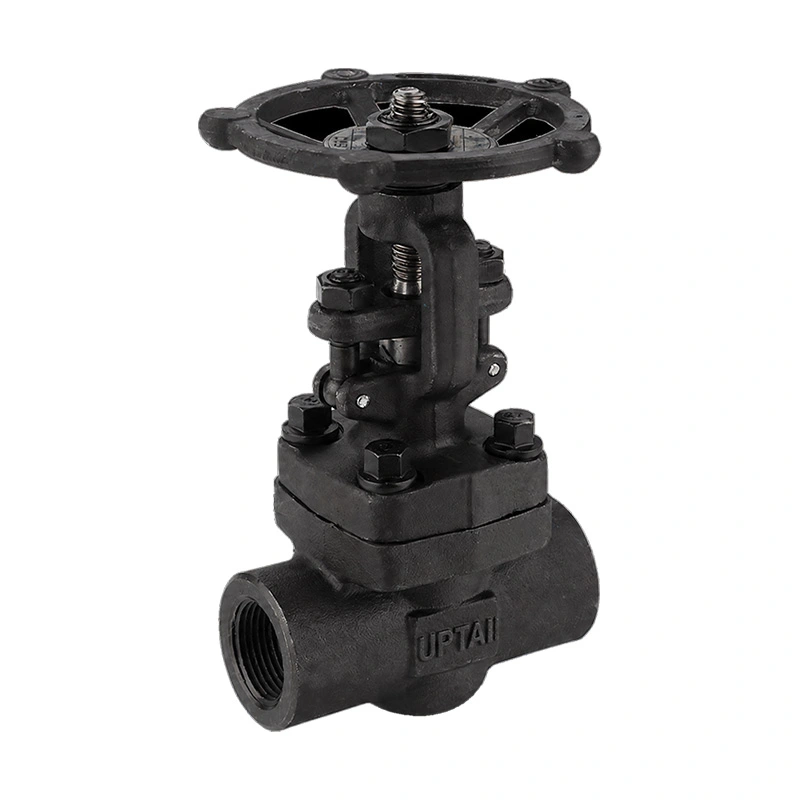

A Forged Carbon Steel Gate Valve 800LB egy kovácsolt tolózár kis furatú ipari csővezetékekhez. ASTM A105N karosszériát, OS&Y szár-elrendezést, csavarozott motorháztetőt és kézikerék-működtetést használ. NPT, BSP és dugós hegesztési csatlakozások állnak rendelkezésre a különböző csőkonfigurációkhoz.

A Shangtai ipari szelepeket gyárt Wenzhouban, Zhejiangban, Kínában. A gyártási folyamat magában foglalja a megmunkálást, az összeszerelést, a nyomáspróbát, az ellenőrzést, a jelölést és a csomagolást. A szelep specifikációit a kívánt méret, csatlakozás, közeg, nyomás, hőmérséklet és anyagszükséglet alapján lehet ellenőrizni.

Fő méretek

Szelepépítés

A szelepház ASTM A105N kovácsolt szénacélból készül. A motorháztető a karosszériához van csavarozva, így a vezeték leválasztása és nyomásmentesítése után hozzáférhet a belső részekhez.

OS&Y Sztem

A külsõ csavar és a kengyeles kialakítás a szelepszárat a szeleptesten kívülre helyezi. Működés közben látható a szár mozgása, ami egyben egyszerű vizuális jelzést ad a szelep helyzetéről.

Szilárd ék

Az ék függőlegesen mozog, hogy lezárja az áramlási járatot. A tolózár szigetelési szolgáltatásra szolgál, és általában teljesen nyitott vagy teljesen zárt helyzetben működik.

A szár és az ülés anyaga

A felsorolt ​​szár anyaga ASTM A182 F6a. A lemez ASTM A-276 Gr változatban kapható. 420 opcionális Stellite 6 keményfalú konfigurációval, míg a felsorolt ​​ülésanyag ASTM A-276 Gr. 410.

Nyomás és hőmérséklet

A szelep CL800 besorolású, és 1975 PSI maximális üzemi nyomással. Az alkalmazandó üzemi nyomás a hőmérséklettől, az anyagtól, a mérettől és a vonatkozó nyomás-hőmérséklet értéktől függ. A szelepet a tényleges működési feltételek alapján kell kiválasztani, nem csak a nyomásosztályt.

A felsorolt ​​hőmérsékleti tartomány -29ºc + 425ºc. Az ülés, a szár, a tömítés és más belső anyagok kompatibilitását ellenőrizni kell, ha a szelepet megemelt hőmérsékleten használják.

Csatlakozási lehetőségek befejezése

A szelep NPT, BSP vagy dugós hegesztési végekkel szállítható. A csatlakozásnak meg kell egyeznie a csővezeték specifikációjával és a telepítési módszerrel.

NPT

Az NPT menetes végek meghatározása a felsorolt ​​ASME B1.20.1 csatlakozási szabvány szerint történik. Beszerelés előtt ellenőrizni kell a menetméretet és az illeszkedő alkatrészeket.

BSP

A kompatibilis BSP meneteket használó csőrendszerekhez BSP végek állnak rendelkezésre. A szükséges menetkonfigurációt megrendeléskor vissza kell igazolni.

Aljzathegesztés

A dugós hegesztésű végek kis furatú csővezetékekhez alkalmasak, ahol hegesztett csatlakozás szükséges. A hegesztési eljárásoknak követniük kell a vonatkozó csövek specifikációit.

NACE-követelmények

A specifikáció a NACE MR0175 / ISO 15156 szabványt tartalmazza. Súlyos szolgáltatási alkalmazások esetén a szelep anyagokat és a gyártási követelményeket felül kell vizsgálni a tényleges üzemi feltételek és a projekt specifikációi alapján.

Ahol NACE-megfelelőség szükséges, a szükséges anyagminőségeket, keménységi határértékeket, ellenőrzési követelményeket és dokumentációt a gyártás előtt meg kell erősíteni.

Tipikus alkalmazások

Olaj és gáz:Kis furatú leválasztási pontok a folyásirányban felfelé, lefelé és a technológiai csővezetékekben.

Finomítás és petrolkémiai:Kézi leválasztást igénylő folyamatvezetékek, közművezetékek és berendezések csatlakozásai.

Áramtermelés:Kiválasztott gőz-, kazán- és közművezetékek a megadott nyomás- és hőmérséklethatárokon belül.

Ipari berendezések:Kompakt csőszerelvények és technológiai berendezések menetes vagy dugaszolható hegesztéssel.

Kiválasztási pontok

Rendelés előtt ellenőrizze a szelep méretét, csatlakozási típusát, üzemi nyomását, hőmérsékletét, közegét és anyagszükségletét. A forrásszolgáltatási alkalmazásokhoz adja meg a vonatkozó NACE-specifikációt. Menetes csatlakozások esetén ellenőrizze a menet típusát és méretét. Dugós varratú csatlakozások esetén ellenőrizze a csőméreteket és a hegesztési követelményeket.

A szelep szigetelésre szolgál. Ha az alkalmazás folyamatos áramlásszabályozást igényel, a kiválasztás előtt át kell tekinteni a működési módot és a szeleptípust.

Telepítés és karbantartás

Szerelés előtt ellenőrizze a szelepet és a csatlakozóvégeket. Tartsa tisztán a belső felületeket, és csak akkor távolítsa el a védőburkolatokat, ha a szelep készen áll a beszerelésre.

A menetes csatlakozásokat a megadott tömítési módszerrel kell összeszerelni, túlzott meghúzás nélkül. Hüvelyhegesztéses változatoknál a hegesztési eljárásnak szabályoznia kell a hőbevitelt, és követnie kell a vonatkozó csővezetéki követelményeket.

A beszerelés után működtesse a kézikereket és ellenőrizze a teljes nyitási és zárási utat. Karbantartás előtt izolálja és nyomásmentesítse a csővezetéket. Az ellenőrzésnek ki kell terjednie a szárra, a csomagolási területre, a motorháztető csatlakozására, a kézikerékre és a tömítőfelületekre.

Tesztelés és dokumentálás

A szelepet az API 602 szabvány szerint tervezték és gyártották, az API 598 tesztelésre és ellenőrzésre van megadva. Az ellenőrzés tartalmazhat anyagellenőrzést, méretellenőrzést, héjvizsgálatot, ülésszivárgás-vizsgálatot, működési ellenőrzéseket és végső ellenőrzést.

Anyaginformációk, méretadatok, rajzok, ellenőrzési jegyzőkönyvek és vizsgálati dokumentáció a rendelési követelményeknek megfelelően biztosítható.

GYIK

1. kérdés: Mi az a kovácsolt szénacél 800LB tolózár?

A kovácsolt szénacél tolózár 800LB egy kovácsolt tolózár nagynyomású kisfuratú csövekhez. Kovácsolt szénacél testet és egy kapu típusú záróelemet használ a csővezetékek szigetelésére. A felsorolt ​​konfiguráció magában foglalja az OS&Y működést, a csavaros motorháztetőt, a kézikerekes működést és az NPT, BSP vagy dugaszolható hegesztési csatlakozásokat.

2. kérdés: Mi a különbség az OS&Y és a rejtett szárú kialakítás között?

Az OS&Y kivitelben a szelepszár a szeleptesten kívül van elhelyezve, és működés közben láthatóan mozog. A rejtett szár kialakítása megtartja a szelepszár mozgását a szeleptesten belül. Az OS&Y elrendezés megkönnyíti a szelep hozzávetőleges helyzetének vizuális azonosítását.

3. kérdés: Mikor kell dugaszoló-hegesztési csatlakozást választani?

Kis furatú csőrendszereknél, ahol hegesztett csatlakozás szükséges, megfontolható a dugaszolható hegesztési végek alkalmazása. A kiválasztás előtt meg kell erősíteni a csőméretet, a falvastagságot, a hegesztési eljárást és a projektcsövek szabványát.

4. kérdés: A szelep rendszeres kenést igényel?

A kenési követelmények a szelep kialakításától és működési feltételeitől függenek. A szárat és a működtető alkatrészeket a gyártó karbantartási utasításai szerint kell karbantartani, és nem szabad nem megfelelő kenőanyagot alkalmazni a tömítő alkatrészekre.

5. kérdés: Mi okozhat külső szivárgást a szár körül?

A szár területi szivárgása összefügghet a tömítés állapotával, a szár felületének állapotával, a nem megfelelő beállítással vagy az alkatrészek kopásával. A szelepet le kell szigetelni és nyomásmentesíteni kell a tömítési terület ellenőrzése vagy szervizelése előtt.

6. kérdés: Testreszabható ez a szelep más anyagokkal?

Kérésre más anyagkonfigurációk is elérhetők. A szükséges testet, tárcsát, szárat, üléket és egyéb anyagokat a közegnek, nyomásnak, hőmérsékletnek, korróziós körülményeknek és a vonatkozó szabványoknak megfelelően kell megadni.

7. kérdés: Milyen információkat kell megadni az árajánlathoz?

Kérjük, adja meg a szelep méretét, csatlakozási típusát, közegét, üzemi nyomását, hőmérsékletét, mennyiségét, anyagszükségletét, a NACE követelményeit, ha vannak, és a vonatkozó rajzokat vagy projektspecifikációkat.
