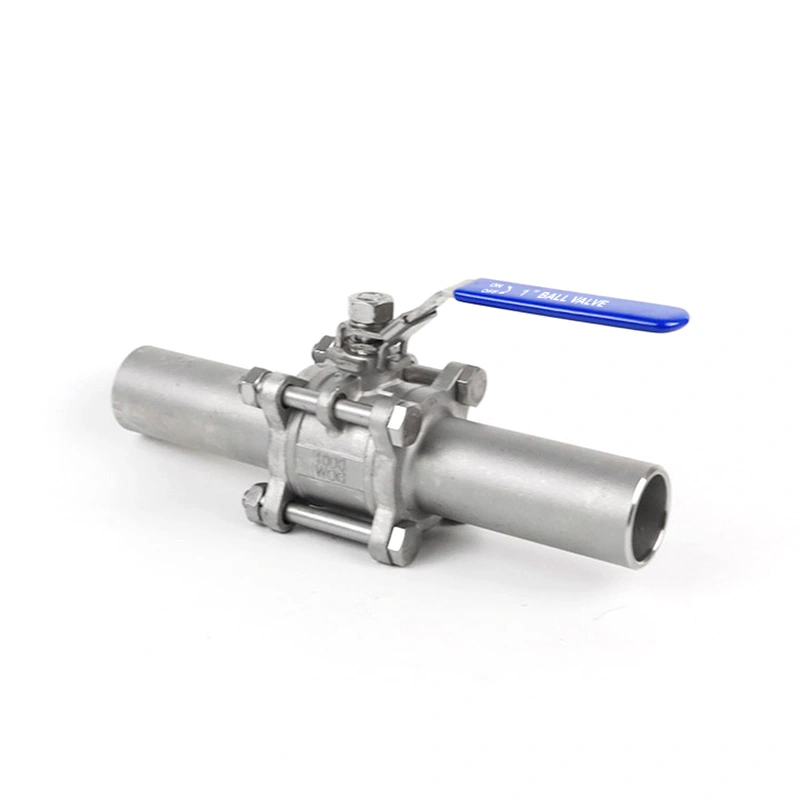

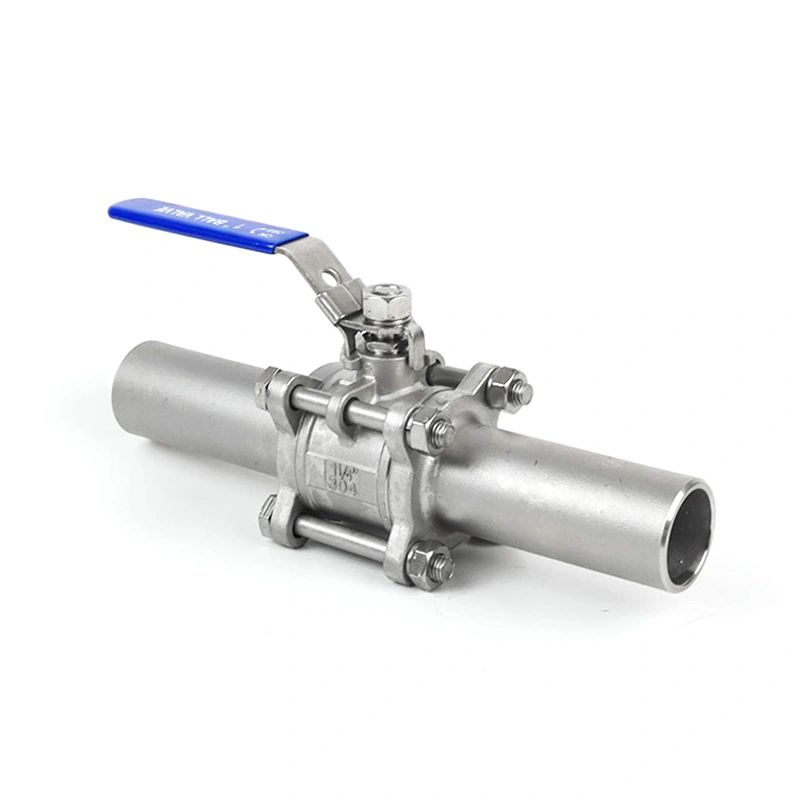

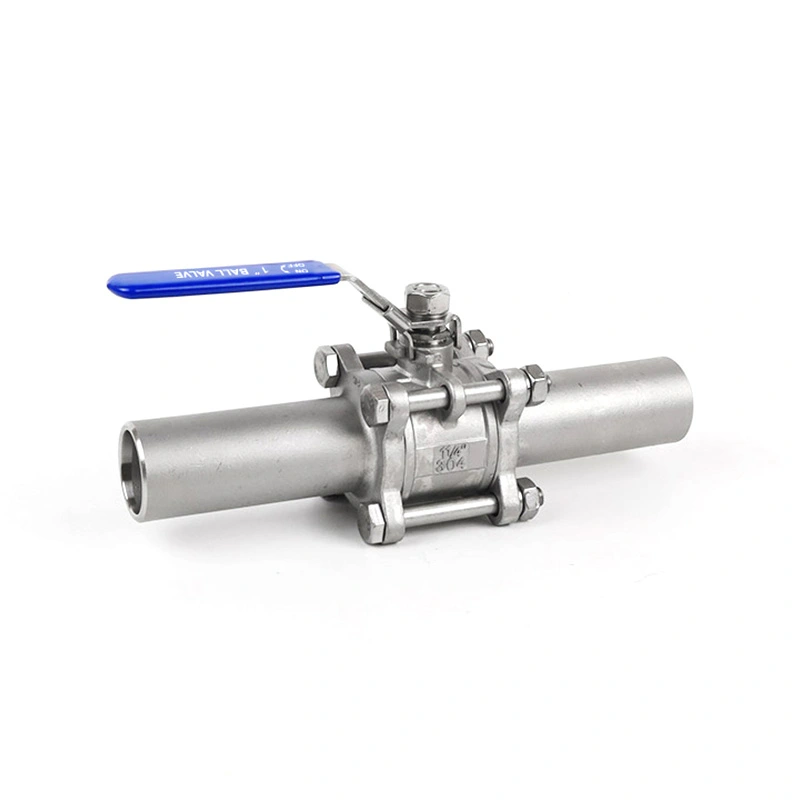

3 db golyósszelepes hegesztés, kiterjesztett

A 3PC Ball Valve Weld Extended meghosszabbított tompahegesztési végeket használ, hogy további hegesztési hosszt biztosítson a szelepek között test és csővezeték. A meghosszabbított végek jól használhatók szigetelt csővezetékeknél, földbe épített telepítéseknél és csőelrendezéseknél ahol extra hegesztési távolságra van szükség. A három részből álló test hozzáférést biztosít a belső alkatrészekhez is ellenőrzés és csere a csővezeték leválasztása után.

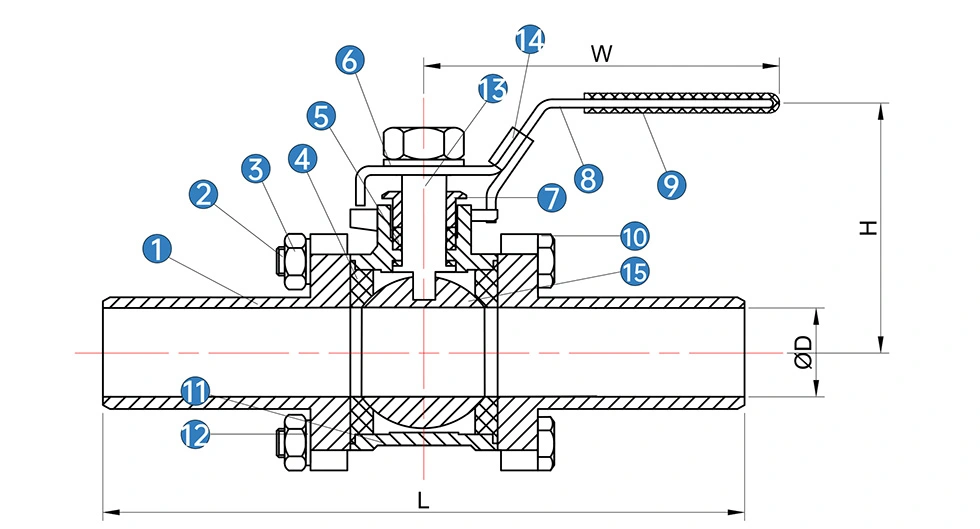

Fő méretek

* N: Menetvégek az ANSI B 2.1 NPT szerint
* B: Menetvégek a BS21 BSP szerint

Termékjellemzők

1. Kiterjesztett tompahegesztési végek

A kiterjesztett hegesztési végek további helyet biztosítanak a csővezeték-hegesztéshez, és segítik a hegesztési munkát távol tartani a fővezetéktől. szeleptest. Ez a konfiguráció hasznos szigetelt vagy földbe süllyesztett csővezetékeknél, ahol a szelepet el kell helyezni a szigetelésen kívül vagy hozzáférhető helyen.

2. Háromrészes konstrukció

Az osztott test lehetővé teszi a szelep kinyitását ellenőrzés és karbantartás céljából. Ülések, tömítések és egyéb belső az alkatrészek hozzáférhetnek, ha cserére van szükség, így csökken a teljes szelepegység cseréjének szükségessége.

3. 316 rozsdamentes acél anyagok

A 3PC Ball Valve Weld Extended az ASTM A351 CF8M (316) szabványt használja a testhez és az ASTM A182 F316 szabványt a golyóhoz és a szárhoz. A standard ülés RPTFE (PTFE+15%fv). Igény szerint más anyagkombinációk is szállíthatók szolgáltatási feltételek.

4. Tompahegesztéses csatlakozás

A hegesztési végek megfelelnek az ASME B16.25 követelményeinek. A tompahegesztett csatlakozás állandó csatlakozást biztosít a szelep között és csővezeték, a hegesztési eljárással és a csőelőkészítéssel, amelyet a vonatkozó csővezeték-specifikáció határoz meg.

Hegesztés és szerelés

Hegesztés előtt ellenőrizze a csőméretet, a hegesztési vég méreteit, a ferde állapotot és a beállítást. A csővezetéknek kell lennie megfelelően alátámasztva, hogy elkerüljük a szelep túlzott terhelését a telepítés során. A hegesztési eljárásokat is követni kell a vonatkozó projektspecifikáció.

A kiterjesztett végek további távolságot biztosítanak a hegesztési terület és a szelep belső részei között. Megfelelő hegesztés és A hőszabályozási eljárásokat továbbra is követni kell az ülés, a tömítések és más hőérzékeny alkatrészek védelme érdekében.

Anyagok és működési feltételek

A szelep -25 ℃ és 150 ℃ közötti hőmérsékleti tartományra és 285 PSI maximális nyomásra van megadva a listán. feltételeket. A tényleges működési határértékeket meg kell erősíteni a szelep méretének, közegének, hőmérsékletének és a alkalmazható nyomás-hőmérséklet minősítés.

A rozsdamentes acél test, az F316 golyó és az F316 szár kompatibilis ipari adathordozókhoz készült. Ülés és tömítés Az anyagválasztást rendelés előtt ellenőrizni kell a tényleges folyadékkal, hőmérséklettel és nyomással.

Minőségellenőrzés

Anyagvizsgálat

Az anyagazonosító és a kapcsolódó ellenőrzési jegyzőkönyvek a rendelési követelményeknek megfelelően biztosíthatók. Anyag vizsgálati jelentések állnak rendelkezésre az alkalmazandó szelepkonfigurációkhoz.

Méretvizsgálat

A szelep méreteit és a hegesztési vég jellemzőit a megadott termékrajzok és követelmények alapján ellenőrzik. Az ellenőrzés kiterjedhet a hegesztési véghosszra, a méretekre és az általános összeszerelési állapotra.

Nyomás- és tömítési tesztek

A szelep tesztelése és ellenőrzése az API 598 követelményeit követi. Nyomás- és tömítési vizsgálatokat végeznek a szeleptest és ülék tömítési teljesítménye szállítás előtt.

A szelep ellenőrzése befejeződött

A végső ellenőrzés kiterjed a szelep megjelenésére, összeszerelésére, hegesztési végek védelmére és működési állapotára. Kötelező termék dokumentumokat a megrendelés szerint lehet elkészíteni.

Alkalmazások

A 3PC Ball Valve Weld Extended ipari csővezetékekhez alkalmas, ahol hegesztett csatlakozás és kiegészítő hegesztés távolságra van szükség. Jellemző alkalmazások a petrolkémiai feldolgozás, az olaj- és gázrendszerek, a hőenergia, vízkezelés és általános ipari folyadékszabályozás.

A kiterjesztett végű konfiguráció különösen hasznos csővezetékek szigetelésénél, földalatti telepítésnél vagy helyszíni telepítésnél Az elrendezés korlátozza a szelepház körül rendelkezésre álló helyet. A pályázati alkalmasságot a alapján kell megerősíteni közeg, nyomás, hőmérséklet és csővezeték specifikáció.

Csomagolás

A szelepeket hullámkarton és rétegelt lemez dobozokba csomagolják exportszállításhoz. A hegesztési végek védve a csomagolás során, hogy csökkentse a ferde és a csatlakozási felületek kezelés közbeni károsodásának kockázatát és szállítmány.

GYIK

1. Mi a célja a kiterjesztett hegesztési végeknek egy 3PC Golyósszelepes Weld Extended esetén?

A kiterjesztett hegesztési végek további hegesztési távolságot biztosítanak a szeleptest és a csővezeték között. Hasznosak a szigetelt csővezetékek, földbe ásott berendezések és egyéb elrendezések, ahol a hegesztési területet távolabb kell elhelyezni a szeleptesttől.

2. Milyen anyagot használnak a szelephez?

A standard test anyaga az ASTM A351 CF8M (316), a golyóhoz és a szárhoz ASTM A182 F316. Az ülés az RPTFE (PTFE+15%fv). Egyéb anyagok kérésre rendelkezésre állnak.

3. Milyen szabvány vonatkozik a tompahegesztési végekre?

A tompahegesztési végek az ASME B16.25 szerint vannak megadva. A végső hegesztési eljárásnak követnie kell a vonatkozó előírásokat csővezeték vagy projekt specifikációja.

4. Karbantartható a szelep beszerelés után?

Igen. A három részből álló test hozzáférést biztosít a belső alkatrészekhez ellenőrzés és csere céljából. A csővezetéknek kell le kell szigetelni és nyomásmentesíteni kell a szelep karbantartása előtt.

5. Melyek a nyomás- és hőmérséklethatárok?

A felsorolt ​​maximális nyomás 285 PSI, a hőmérsékleti tartomány -25 ℃ és 150 ℃ között van. A tényleges megengedett működés a feltételek a szelep méretétől, a közegtől és az alkalmazandó nyomás-hőmérséklet értéktől függenek.

6. Milyen dokumentumokat lehet benyújtani?

Az anyagvizsgálati jegyzőkönyvek és a vonatkozó vizsgálati vagy termékdokumentáció a szelep szerint biztosítható konfigurációs és rendelési követelmények.
