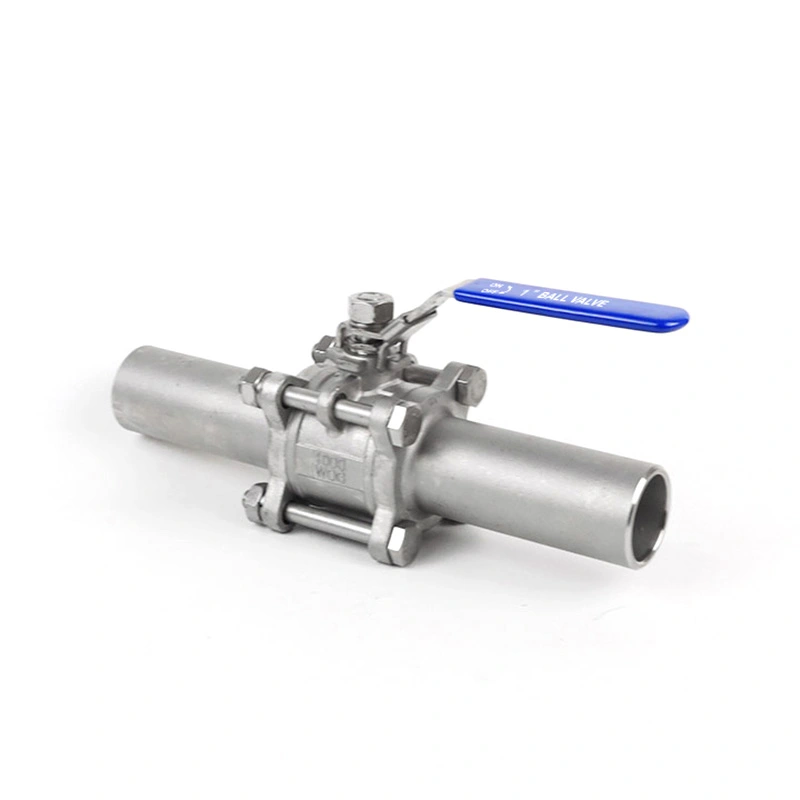

3 db tompahegesztett végek, rozsdamentes acél golyósszelep, meghosszabbított szár

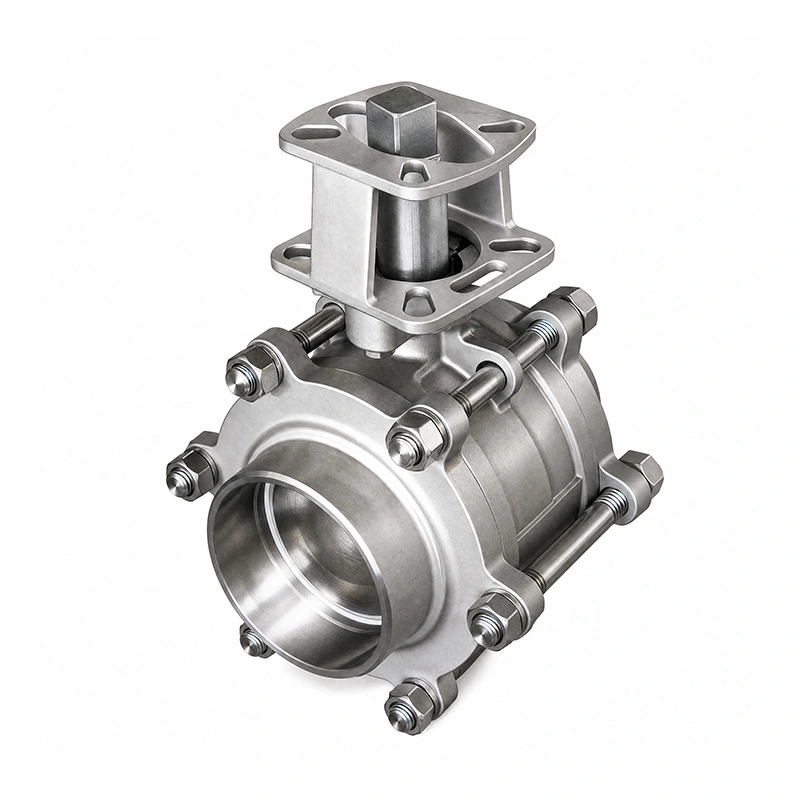

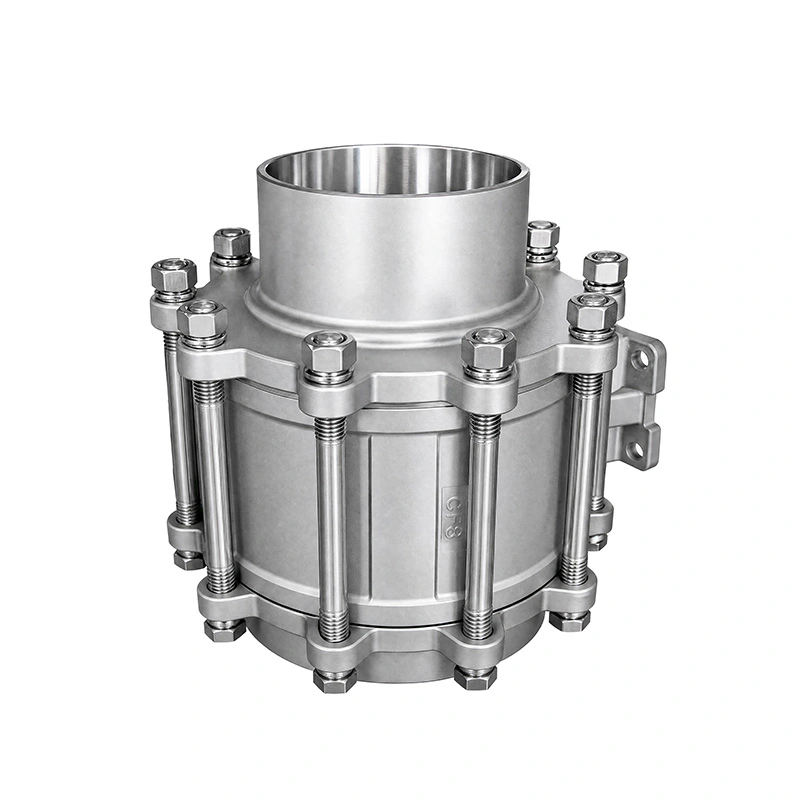

A 3PC tompahegesztett végű rozsdamentes acél golyósszelep hosszabbított szár tompahegesztett végekkel rendelkezik a csővezeték állandó csatlakoztatásához és egy meghosszabbított szárral olyan alkalmazásokhoz, ahol a szelep működési pontját a csőtől távol kell elhelyezni. A három részből álló ház lehetővé teszi a belső alkatrészek elérését karbantartás céljából, míg az ISO 5211 rögzítőlap támogatja a pneumatikus vagy elektromos működtetők közvetlen beszerelését.

Fő méretek

Termékjellemzők

1. Tompahegesztett csővezeték csatlakozás

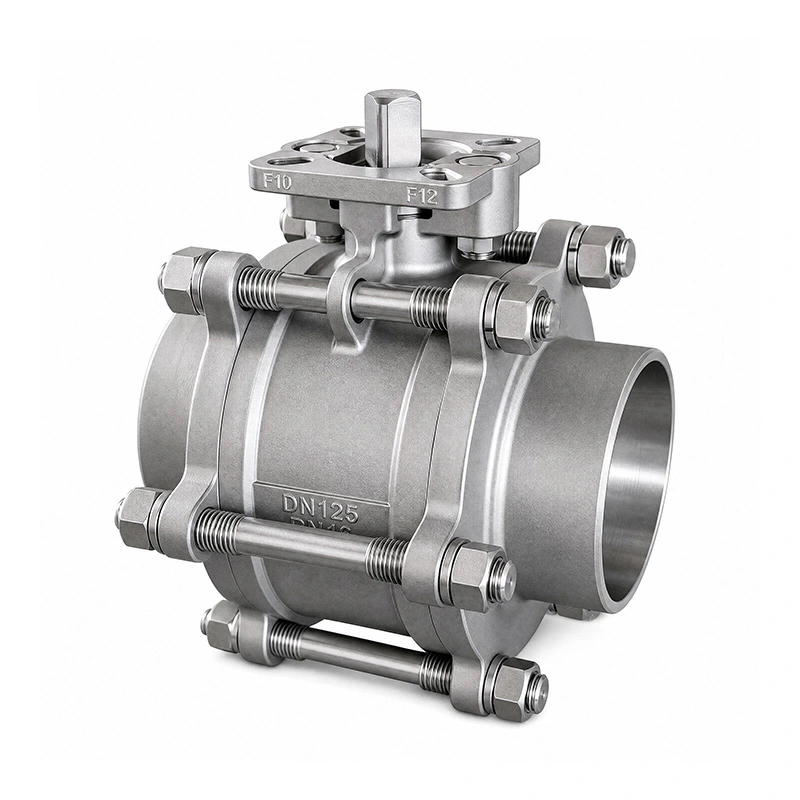

A szelep ASME B16.25 szabvány szerint gyártott tompahegesztett végeket használ. A szelepet közvetlenül a csővezetékbe hegesztve rögzített csatlakozást biztosít menetes vagy karimás csatlakozások nélkül, így ez a konfiguráció alkalmas állandó ipari csővezeték-szerelésekhez.

2. Kiterjesztett szár konfiguráció

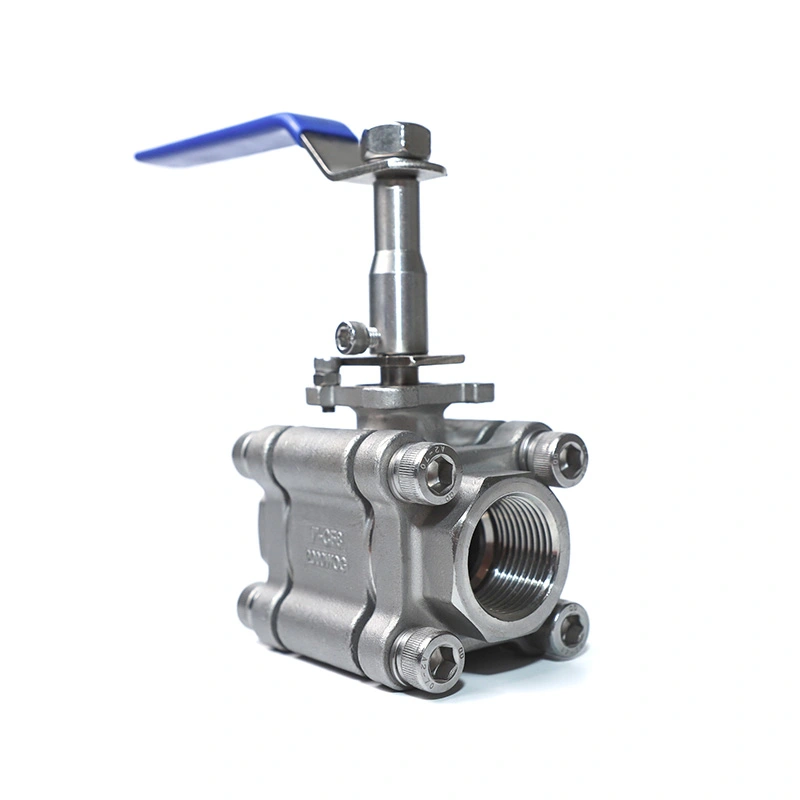

A meghosszabbított szár további működési távolságot biztosít a fogantyú vagy az aktuátor és a csővezeték között. Hasznos ott, ahol a szigetelés, a csőelrendezés vagy a beépítési feltételek korlátozzák a hozzáférést egy szabványos szelepszárhoz.

3. Háromrészes karosszéria karbantartáshoz

A három részből álló szerkezet hozzáférést biztosít a belső szelepelemekhez, ha ellenőrzésre vagy cserére van szükség. Az ülés és a tömítőelemek a teljes szelepegység cseréje nélkül javíthatók.

4. Rozsdamentes acél szelep konstrukció

A 3PC tompahegesztett végű, rozsdamentes acél golyósszelep meghosszabbított szára ASTM A351 CF8M (316) szabványt használ a testhez és ASTM A182 F316 szabványt a golyóhoz és a szárhoz. Az RPTFE ülés -25 ℃ és 150 ℃ közötti hőmérsékleti tartományra van megadva.

Aktor szerelése

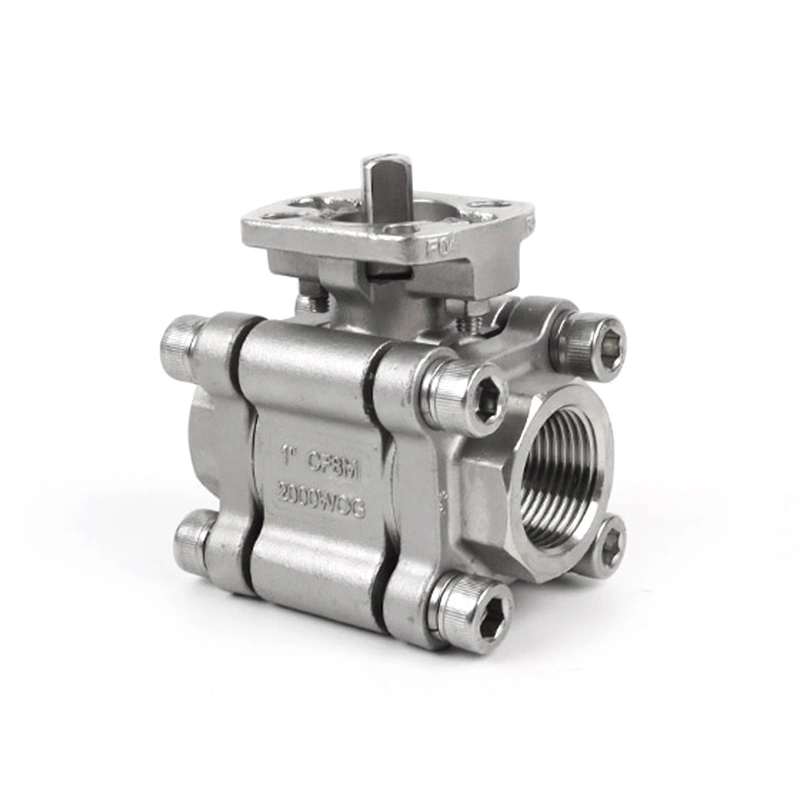

A szelep ISO 5211 szerelőbetéttel van felszerelve a hajtómű közvetlen beszereléséhez. Pneumatikus vagy elektromos hajtóművek választhatók a szelepméret, az üzemi nyomaték és a szabályozási követelmények szerint. Megrendelés előtt ellenőrizni kell az aktuátor rögzítési felületét a kompatibilitás érdekében.

Szabványok és ellenőrzés

A tervezés és a gyártás az ASME B16.34 szerint, tompahegesztett végekkel az ASME B16.25 alapján. A szelepek tesztelése és ellenőrzése az API 598 szerint történik. A nyomás-hőmérséklet-besorolások szintén hivatkoznak az ASME B16.34 szabványra.

A gyártásellenőrzés kiterjed az anyagellenőrzésre, a nyomáspróbára, a tömítésvizsgálatra és a kész szelepellenőrzésekre. Az anyagvizsgálati jegyzőkönyvek és a vonatkozó termékdokumentáció a szelepkonfigurációnak és a rendelési követelményeknek megfelelően biztosítható.

Alkalmazások

A 3PC tompahegesztett végű rozsdamentes acél golyósszelep kiterjesztett szár olyan ipari csőrendszerekhez készült, amelyek állandó hegesztett csatlakozást és hozzáférhető szelepműködést igényelnek. A tipikus alkalmazások közé tartozik a vegyi feldolgozás, a petrolkémiai rendszerek, a gyógyszerészeti berendezések, az élelmiszer- és italfeldolgozás, az energiatermelés és a vízkezelés.

Kiválasztás előtt ellenőrizze a csővezeték közegét, nyomását, hőmérsékletét, csőméretét, hegesztési specifikációit és a rendelkezésre álló beépítési helyet. A szelep anyagokat és az ülés konfigurációját is ellenőrizni kell a szervizközeggel való kompatibilitás szempontjából.

GYIK

1. Melyek a 3PC tompahegesztett végű rozsdamentes acél golyóscsap kiterjesztett szár főbb alkalmazásai?

Ipari csőrendszerekben használják, ahol hegesztett csatlakozásra és kiterjesztett szelep-hozzáférésre van szükség. Az alkalmazások közé tartoznak a vegyipari, petrolkémiai, gyógyszeripari, élelmiszer- és italipari, energia- és vízkezelő rendszerek.

2. Milyen szabvány vonatkozik a tompahegesztett végekre?

A tompahegesztett végek az ASME B16.25 szerint vannak megadva. A hegesztési specifikációt össze kell hasonlítani a csővezeték tervével a telepítés előtt.

3. Telepíthető-e közvetlenül a hajtómű?

Igen. A szelep ISO 5211 szerelőtálcával rendelkezik pneumatikus vagy elektromos szelepmozgató beszereléséhez. A hajtómű kiválasztását a szelep méretén, az üzemi nyomatékon és a szabályozási követelményeken kell alapulnia.

4. Milyen anyagokat használnak a standard konfigurációban?

A test ASTM A351 CF8M (316), míg a golyó és a szár ASTM A182 F316. A standard ülés RPTFE (PTFE+15%fv). Egyéb anyagok kérésre rendelkezésre állnak.

5. Mi a maximális nyomás és hőmérséklet tartomány?

A felsorolt ​​maximális nyomás 285 PSI, -25 ℃ és 150 ℃ közötti hőmérsékleti tartományban. A tényleges működési határértékeket meg kell erősíteni a szelep méretének, a közegnek és a vonatkozó nyomás-hőmérséklet-értékeknek megfelelően.

6. Testreszabható a szelep?

Igen. A szükséges közegnek, nyomásnak, hőmérsékletnek és beépítési feltételeknek megfelelően más anyagok és alkatrészek is szállíthatók.
