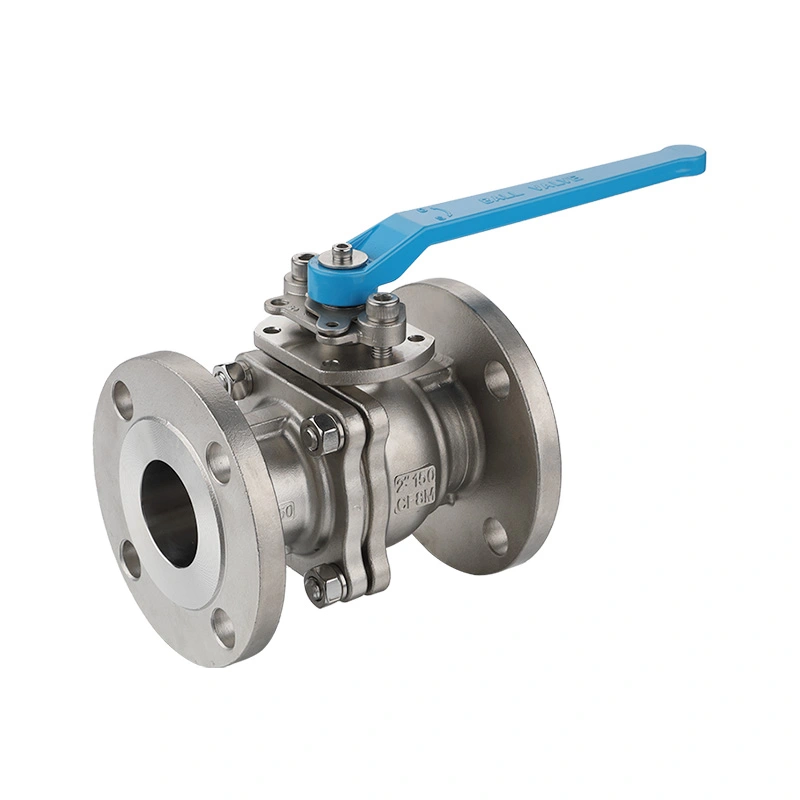

ANSI 150LB rozsdamentes acél karimás golyóscsap

Az ANSI 150LB rozsdamentes acél karimás golyóscsap egy rozsdamentes acél golyóscsap karimás végcsatlakozásokkal, amelyet az ASME Class 150 nyomásosztályt használó csőrendszerekhez terveztek. Egy negyed fordulattal forgó golyót használ a kompatibilis folyadékok áramlásának elindításához vagy leállításához, és általánosan használják az ipari csőrendszerek be- és kikapcsolására.

Az ANSI 150LB az ASME Class 150 nyomásosztályra utal. A tényleges megengedett üzemi nyomás a szelep méretétől, anyagától, üzemi hőmérsékletétől és az alkalmazandó nyomás-hőmérséklet-értéktől függ. A rozsdamentes acél konstrukció korrózióálló szeleptestet biztosít, és az alkalmazástól függően olyan anyagokkal rendelhető, mint a 304 vagy 316 rozsdamentes acél.

A karimás csatlakozás lehetővé teszi, hogy a szelepet közvetlenül hozzácsavarozzák a megfelelő csővezeték-karimákhoz, praktikus csatlakozási módot biztosítva az ipari csőrendszerekhez, és megkönnyítve a jövőbeni ellenőrzést vagy karbantartást. A golyósszelep-mechanizmus gyors negyedfordulatnyi működést biztosít a csővezeték nyitásához és zárásához.

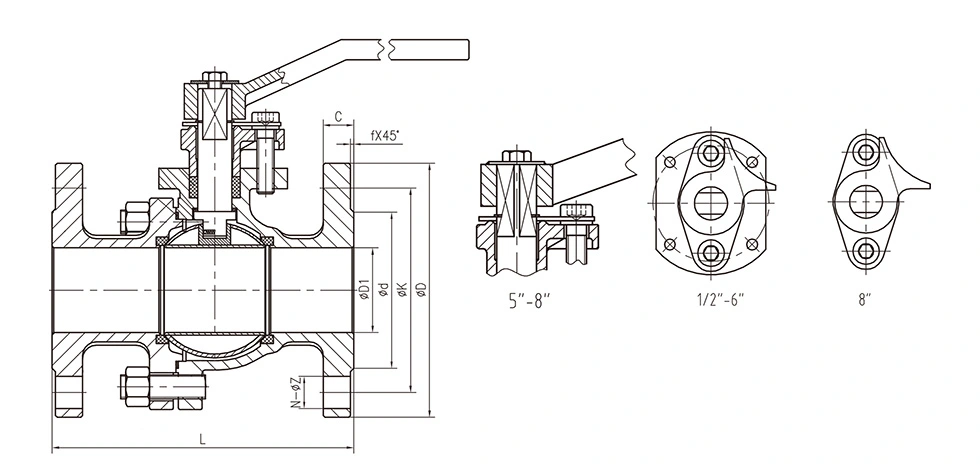

Fő méretek

Általános méretek:

Ipari alkalmazások

ANSI 150LB rozsdamentes acél karimás golyósszelepünk egyedülálló háromlépcsős szártömítő rendszert alkalmaz, amely nagy ciklusú működés, nyomásingadozás és gáz-közeg munkakörülmények. Szivárgásmentes stabilitást biztosít és kiemelkedő kifáradásgátló teljesítmény különféle ipari folyadékrendszerekhez:

Kőolaj- és vegyipar

Alkalmas technológiai csővezetékekhez, elágazó vezetékekhez és könnyű tüzelőanyag-gáz szállításhoz. A többlépcsős szártömítés megbízhatóan Megakadályozza a gyúlékony és robbanásveszélyes közegek szivárgását ingadozó nyomás mellett.

Speciális gázrendszerek

Ideális nagynyomású nitrogén-, oxigén-, hidrogén- és sűrített levegő hurokhoz, széles körben használják lézeres vágógázban ellátás, benzinkút és gyakori start-stop gázvezetékek.

Energia- és hőtechnika

Alkalmazható üzemi közművezetékekre és segédfolyadék vezetékekre. Ellenáll a váltakozás okozta tömítésöregedésnek hőmérséklet és nyomás, biztosítva a hosszú távú stabil működést.

Gyógyszer- és finomvegyipar

Szigorú szigetelést biztosít a korrozív és tiszta technológiai folyadékok számára. A kétirányú tömítési kialakítás elkerüli a közeget szivárgás és külső szennyeződés, amely megfelel a magas biztonsági és egészségügyi szabványoknak.

Általános ipari és hidraulikus rendszerek

Tökéletes nyomásvizsgáló padokhoz és automatizált folyadékberendezésekhez. Kiváló fáradtsággátló teljesítmény alkalmazkodik gyakori kapcsolási és impulzusnyomás működési forgatókönyvek.

Miért válassza a Shangtai-t?

Exkluzív 3 fokozatú szártömítő rendszer

Piramis alakú önfeszítő elsődleges tömítéssel, Viton O-gyűrűs másodlagos tömítéssel és Belleville rugós V-gyűrűvel harmadlagos pecsét. Önnövelő tömítési teljesítménye kompenzálja a kopást és a termikus deformációt, megszüntetve a szárat szivárgás a hosszú távú, nagy ciklusú működés során.

Kétirányú védelmi szerkezet

A továbbfejlesztett tömítőrendszer megakadályozza a belső közeg szivárgását, és blokkolja a külső port, nedvességet és szennyeződéseket behatol a szelepbe, hatékonyan meghosszabbítja az élettartamot és csökkenti a karbantartási költségeket.

Szabványos amerikai szabványgyártás

API 608 / ISO 17292, ASME B16.34 és API 598 szerint gyártva és tesztelve. Megfelel az ASME B16.5 (karima) és ASME szabványoknak B16.10 (szemtől szembe) szabványok, biztosítva a teljes kompatibilitást a globális ipari projektekkel.

Fáradtsággátló és biztonságos szerkezet

A megerősített szeleptest deformáció nélkül ellenáll az impulzusnyomásnak és a súlyos nyomáslökéseknek. Beépített kifújásgátló szárszerkezete kiküszöböli a túlnyomásos biztonsági veszélyeket.

Statikusan vezető antisztatikus kialakítás

Professzionális antisztatikus szerkezettel rendelkezik, amely folyamatosan vezeti a súrlódásból származó statikus elektromosságot a közepes és a belső részek között. Megakadályozza a statikus feltöltődést és a szikraképződést, így biztosítja a biztonságos működést gyúlékony, robbanásveszélyes és gáznemű közeg csővezetékek, amelyek megfelelnek az iparbiztonsági előírásoknak.

Alacsony karbantartási költség és költséghatékony

Gyakori kapcsolási forgatókönyvekhez optimalizálva, kiváló kifáradásgátló teljesítménnyel. Csökkenti a berendezések állásidejét és csere gyakorisága, csökkentve a hosszú távú üzemeltetési költségeket a hagyományos egytömítésű szelepekhez képest.

Exkluzív szerviztámogatás

Támogassa a lézeres testreszabott logót és csomagolástervezést

OEM/ODM szolgáltatásokat nyújtani

A gyár elhagyása előtt teljes körűen átvizsgálva, mellékelve a minőség-ellenőrzési jelentést

Opcionális kiegészítő szolgáltatások, mint például ütközésvédelem és tengeri szállítmányozással megerősített csomagolás

GYIK

1. Mit jelent az ANSI 150LB egy rozsdamentes acél karimás golyóscsap esetében?

Az ANSI 150LB a szelephez és karimás csatlakozásához használt ASME Class 150 nyomásosztályra utal. A tényleges megengedett üzemi nyomás a szelep méretétől, anyagától, üzemi hőmérsékletétől és az alkalmazandó nyomás-hőmérséklet-értéktől függ.

2. Milyen karimaszabványok állnak rendelkezésre ehhez a gömbcsaphoz?

A karima szabványok a csővezetékrendszer és a projekt követelményei szerint választhatók ki. Az általános konfigurációk ASME B16.5 karimákat tartalmazhatnak, míg más karimaszabványok is megfontolhatók bizonyos alkalmazásokhoz.

3. Milyen rozsdamentes acél anyagok használhatók a szelephez?

Az általános karosszériaanyagok közé tartozik a 304 és 316 rozsdamentes acél, a munkaközeg, a hőmérséklet, a nyomás és a korróziós viszonyok alapján választott minőséggel. Kérésre más anyagkombinációk is elérhetők.

4. Milyen médiát tud kezelni egy ANSI 150LB rozsdamentes acél karimás golyósszelep?

A szelep használható vízhez, olajhoz, gázhoz és egyéb kompatibilis ipari folyadékokhoz. A szeleptestet, a golyót, az ülést és a tömítőanyagokat az aktuális közeg kémiai összeférhetősége, nyomása és hőmérséklete szerint kell kiválasztani.

5. Ez a karimás golyóscsap alkalmas magas hőmérsékletű kiszolgálásra?

Az alkalmazandó hőmérséklet-tartomány a szelep anyagától, az ülés anyagától és a nyomás-hőmérséklet besorolásától függ. A tényleges üzemi hőmérsékletet a szelep kiválasztásakor meg kell erősíteni, hogy a konfiguráció megfeleljen a tervezett üzemi feltételeknek.

6. A szelep szállítható pneumatikus vagy elektromos működtetővel?

Igen. A karimás golyóscsap kézi, pneumatikus vagy elektromos működtetésre konfigurálható a szelep méretének, a szükséges működési nyomatéknak és a vezérlőrendszernek megfelelően. Az aktuátort megfelelően hozzá kell igazítani a szelephez és a tényleges működési feltételekhez.

7. Milyen információk szükségesek a megfelelő karimás golyóscsap kiválasztásához?

A legfontosabb kiválasztási információk közé tartozik a névleges szelepméret, nyomásosztály, karima szabvány, munkaközeg, üzemi nyomás, hőmérséklet, szükséges anyag és működési mód. A csővezeték rajzai vagy az alkalmazás részletei szintén segíthetnek a megfelelő konfiguráció meghatározásában.

8. Testreszabható a rozsdamentes acél karimás golyóscsap?

Igen. Az anyagminőség, a karima specifikációi, az ülés- és tömítőanyagok, a szelep működése és egyéb konfigurációs részletek a projekt követelményei szerint választhatók ki. A rajzok vagy a műszaki adatok gyártás előtt áttekinthetők.
